钢屋架节点设计（钢屋架节点设计的主要内容）

钢屋架节点设计是结构工程中的关键部分，它涉及到确保屋架在受力时的稳定性和安全性。节点设计的主要内容包括选择适当的连接方式、确定节点的承载能力、处理连接处的应力集中问题以及考虑施工过程中的安装要求。常用的连接方式包括焊接、螺栓连接、铆接等，每种方法都有其独特的优势和适用条件。节点设计还需考虑到材料强度、疲劳寿命、环境影响等因素。在实际设计中，通常会采用计算机辅助设计（CAD）软件进行模拟分析，以优化节点设计，提高结构的性能和经济性。钢屋架节点设计是一个综合性很强的领域，需要综合考虑多种因素以确保结构的安全性和功能性。

钢屋架节点设计

钢屋架节点设计是钢结构设计中的一个重要环节，它直接影响到整个屋架的结构安全性和经济性。以下是钢屋架节点设计的主要内容和要点：

1. 节点设计的特点

• 受力合理、传力明确：节点构造应与所采用的计算假定尽量符合，确保节点安全可靠。
• 保证汇交杆件交于一点：避免产生附加弯矩。
• 构造简单，制作简便：便于安装。
• 耗钢量少，造价低廉：追求经济性。
• 造型美观：提升整体视觉效果。

2. 钢屋架节点的类型

• 无节点荷载的下弦节点：用于连接下弦杆件。
• 上弦一般节点：用于连接上弦杆件。
• 弦杆拼接节点：分为工厂拼接和工地拼接。
  • 工厂拼接：为了型钢接长而设的杆件接头，拼接点常设于内力较小的节间内。
  • 工地拼接：由于运输条件限制而设的安装接头，拼接点通常设在屋脊节点和下弦跨中节点处。
• 支座节点：支承于钢筋混凝土或砖柱上的简支屋架支座节点。
• 网架节点：
  • 焊接空心球节点：通过焊接将钢管杆件和钢球连接起来。
  • 螺栓球节点：通过螺栓把钢管杆件和钢球连接起来。
  • 焊接钢板节点：由十字节点板和盖板组成，适用于连接型钢构件。

3. 节点设计步骤

1. 布置桁架杆件：使杆件形心线与桁架几何轴线重合，避免杆件偏心受力。
2. 画出杆件轴线：在焊接屋架中，取角钢的重心线作为杆件的轴线。
3. 绘制杆件轮廓线：按一定比例尺画出各杆件的角钢轮廓线。
4. 布置焊缝：根据计算好的各腹杆与节点板的连接焊缝尺寸，进行焊缝布置。
5. 确定节点板外形：节点板的外形应力求简单，一般至少要有两条边平行。
6. 布置弦杆与节点板间的连接焊缝：确保连接焊缝的强度和稳定性。
7. 放置檩条或大型屋面板：角钢的水平伸出边一般应不小于70~90mm。

4. 节点设计的一般原则

• 节点构造要求：确保各杆件的切断位置合理，焊缝长度适当。
• 节点板设计：节点板的外形应简单，减少切割次数，节约钢材。
• 节点板厚度：根据经验确定，通常不作计算。
• 节点板受力情况：单斜杆与弦杆相交时，节点板的外边缘与斜杆轴线应保持不小于1:3或1:4的坡度。

5. 节点设计实例

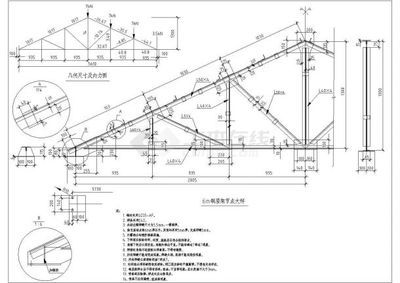

• 芬克式三角形钢屋架：适用于陡坡屋面的有檩体系屋盖。
  • 节点集中荷载计算：根据等效荷载示意图进行计算。
  • 屋架内力计算：计算各杆件的内力系数和设计值。

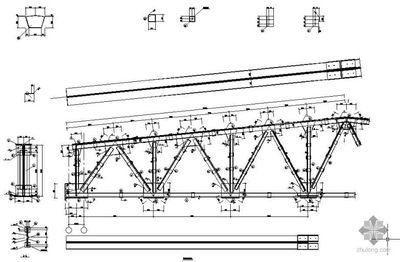

• 梯形屋架：适用于屋面坡度较为平缓的无檩体系屋盖，弦杆受力比较均匀，用料经济。
• 人字形屋架：适用于特定的建筑需求。
• 平行弦屋架：适用于需要较大跨度的建筑。

通过以上内容，可以全面了解钢屋架节点设计的基本原则、步骤和具体应用，确保设计出既安全又经济的钢屋架结构。
