钢结构长廊效果图的绘制是一个涉及多个步骤的过程，包括设计、建模、渲染和后期处理。设计师需要根据项目需求进行构思，确定长廊的结构形式、尺寸和材料等。使用专业设计软件（如AutoCAD或SketchUp）创建详细的三维模型，并进行必要的修改以适应实际施工要求。通过渲染技术将模型转化为逼真的视觉效果，这通常涉及到对光照、材质和阴影的精细调整。对渲染图像进行后期处理，包括色彩校正、纹理映射和细节增强，以确保最终效果的专业性和吸引力。整个过程中，设计师需要不断与工程师和施工团队沟通，确保设计的可行性和实用性。

一、绘制钢结构长廊效果图的前期准备

（一）明确设计要求

1. 结构类型确认
   • 要确定钢结构长廊的具体结构形式，例如是单跨结构还是多跨结构，是拱形结构还是直线结构等。这对于后续的绘图中线条走向和形状布局有重要影响。
2. 尺寸规格确定
   • 明确长廊的长度、宽度、高度等基本尺寸。如果是有特殊功能区域的长廊，如带有休息区的长廊，还需要确定休息区的大小和位置尺寸等。
3. 材料及质感表现
   • 了解钢结构的材质类型，不同的钢材可能在外观上有不同的纹理和色泽。同时，考虑长廊是否有其他附加材料，如木质扶手、玻璃围挡等，并确定如何在效果图中表现这些材料的质感。

（二）收集参考资料

1. 实地考察或照片收集
   • 如果有条件，可以实地考察已有的钢结构长廊，观察其结构细节、光影效果等。也可以从网络、建筑杂志等收集钢结构长廊的照片，分析其设计特点和绘图表现手法。
2. 查找相关设计规范和标准
   • 依据建筑设计规范，了解长廊在安全、功能、美观等方面的标准要求，确保效果图符合实际工程需求。

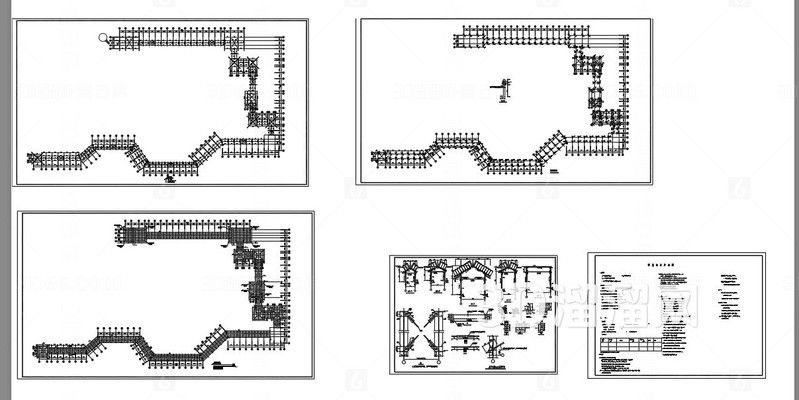

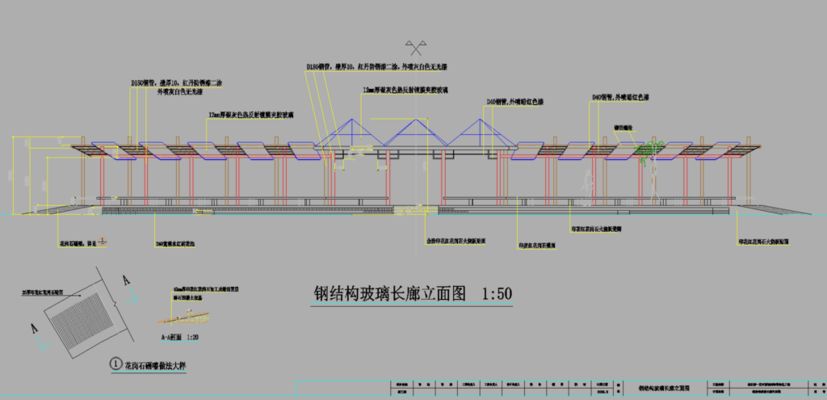

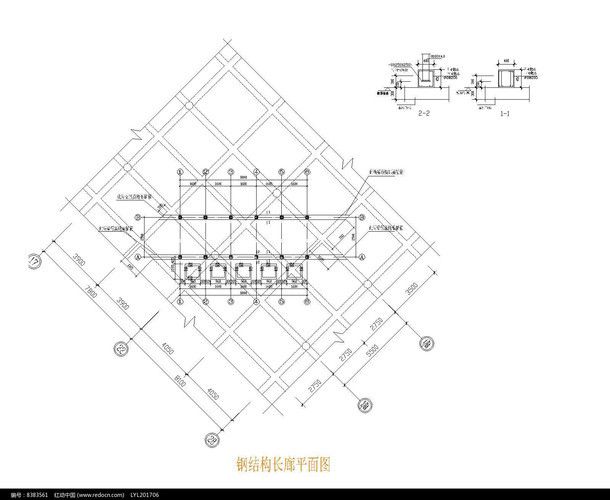

二、使用CAD绘制钢结构长廊效果图的步骤

（一）创建基础绘图环境

1. 选择样板文件
   • 打开CAD软件，选择合适的样板文件开始绘制。样板文件可以预先设置好绘图单位、图层、颜色等基本绘图参数，方便后续操作。
2. 设置图层
   • 建立不同的图层，例如“结构层”“装饰层”“标注层”等。将钢结构部分绘制在“结构层”，可以方便管理和修改，同时也有利于后续的渲染等操作。

（二）绘制长廊的基本结构

1. 绘制框架线条
   • 使用直线命令绘制长廊的主要结构框架，如柱子、横梁等。根据之前确定的尺寸和结构形式，准确地绘制出直线段，确定长廊的基本轮廓。
2. 绘制弧形结构（如有）
   • 如果长廊存在弧形部分，如拱形的顶部结构，可以在绘图里找到圆弧选项，绘制出圆弧形状的结构部件。
3. 确定结构连接细节
   • 对于钢结构的连接部位，如节点处，可以通过绘制一些小的几何形状（如圆形、矩形等）来表示连接方式，或者使用更详细的节点大样图来表现。

（三）添加细节和装饰元素

1. 添加附属结构
   • 如果长廊有栏杆、扶手等附属结构，使用相应的绘图命令绘制出来。对于栏杆的样式，可以根据设计要求绘制出不同的图案和间距。
2. 绘制表面装饰（如果有）
   • 如钢结构表面的涂装纹理，如果要在CAD图中表现，可以使用填充图案等方式来模拟。不过CAD主要是绘制二维图形，对于复杂的装饰纹理可能表现有限，可以在后期使用其他软件进一步完善。
3. 标注尺寸和注释
   • 在“标注层”对长廊的各个部分进行尺寸标注，包括长度、宽度、高度、间距等重要尺寸。同时添加注释说明，如结构材料说明、特殊设计要求等。

三、使用3D建模软件绘制钢结构长廊效果图（以SketchUp为例）

（一）创建基础模型

1. 绘制基本形状
   • 打开SketchUp软件，使用绘图工具绘制长廊的基础形状。例如，先绘制一个长方形来表示长廊的地面平面，然后根据高度要求拉伸成三维的长方体，作为长廊的主体结构框架。
2. 构建钢结构框架
   • 使用线条工具绘制钢结构的框架线条，如柱子和横梁的线条，可以通过复制、移动等操作来快速构建出框架结构。

（二）细化模型结构

1. 处理连接节点
   • 对于钢结构的连接节点，可以使用组件或者群组功能来单独创建和编辑。通过绘制更细致的几何形状来准确表现节点的连接方式和结构细节。
2. 添加附属部件
   • 如添加栏杆、扶手等部件，可以从SketchUp的组件库中选择合适的样式添加到模型中，也可以自己绘制并定义为组件以便重复使用。

（三）材质和纹理处理

1. 赋予钢结构材质
   • 在材质编辑器中选择合适的金属材质赋予钢结构部分，调整材质的颜色、光泽度、反射率等参数，使其更接近真实的钢结构外观。
2. 添加其他材料材质
   • 如果有木质扶手、玻璃围挡等其他材料，同样在材质编辑器中选择相应的材质并赋予到对应的模型部件上。

（四）设置场景和渲染

1. 布置场景环境
   • 在SketchUp中可以添加背景、地面、天空等场景元素，营造出合适的展示环境。
2. 选择渲染插件（如果需要高质量渲染）
   • 可以使用V - Ray等渲染插件进行渲染，以得到更逼真的光影效果和材质表现，输出高质量的钢结构长廊效果图。
