钢屋架节点详图怎么画

钢屋架节点详图是建筑结构设计中不可或缺的一部分，它详细展示了屋架各节点的构造和连接方式。绘制钢屋架节点详图时，需要遵循以下步骤：，，1. 确定节点类型：根据实际工程需求，选择合适的节点类型，如刚性节点、铰接节点等。，，2. 测量尺寸：使用卷尺、激光测距仪等工具，准确测量节点各部分的尺寸，包括杆件长度、节点板厚度、螺栓直径等。，，3. 绘制节点草图：在纸上或计算机上绘制节点草图，将节点各部分的位置、形状和尺寸标注清楚。，，4. 添加细节：根据节点的具体构造，添加必要的细节，如焊缝、螺栓孔、销孔等。，，5. 标注材料规格：在节点详图中标注所用材料的规格、型号、性能指标等信息，以便施工人员了解材料特性。，，6. 检查校核：仔细检查节点详图，确保所有信息准确无误，并进行校核，确保设计符合规范要求。，，7. 打印输出：将绘制好的节点详图打印出来，以便于现场施工人员参考。

钢屋架节点详图的绘制方法

绘制钢屋架节点详图是一个细致且技术性强的过程，涉及多个步骤和细节。以下是详细的绘制方法：

1. 准备工作

• 了解节点类型：首先，需要明确节点的类型，如上弦节点、下弦节点、支座节点等。不同的节点有不同的设计要求和构造方法。
• 获取设计数据：收集节点的相关设计数据，包括节点的几何尺寸、杆件的内力、材料规格等。

2. 绘制节点轴线

• 确定节点位置：根据屋架的整体布局，确定节点的具体位置。节点位置应与屋架的几何轴线重合，以避免杆件偏心受力。
• 绘制轴线：在图纸上按比例绘制节点的轴线，确保各杆件的形心线与桁架几何轴线重合。对于焊接屋架，应取角钢的重心线作为杆件的轴线。

3. 绘制杆件轮廓线

• 绘制轮廓线：根据已画出的轴线，按一定比例尺画出各杆件的角钢轮廓线。为了便于制造，轴线至角钢背面的距离可取5mm的倍数。
• 确定杆件尺寸：根据计算好的杆件截面尺寸，绘制出各杆件的具体轮廓。

4. 布置焊缝

• 计算焊缝尺寸：根据腹杆的内力，计算腹杆与节点板连接焊缝的焊脚尺寸和焊缝长度。
• 布置焊缝：在图纸上按比例绘制焊缝位置，确保焊缝布置合理，便于施工。

5. 确定节点板形状和尺寸

• 绘制节点板外形：根据焊缝布置，确定节点板的形状和尺寸。节点板的形状应尽可能简单、规则，至少有两边平行，如矩形、梯形、直角梯形等。
• 节点板厚度：节点板的厚度应根据经验确定，通常根据节点板的受力情况和焊缝长度来选择合适的厚度。

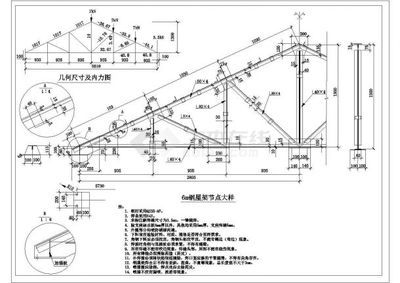

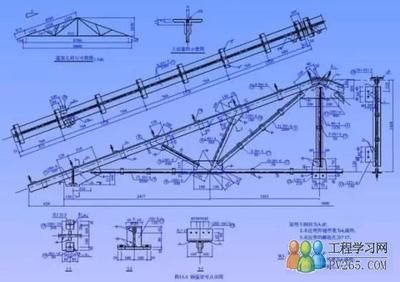

6. 绘制节点大样

• 绘制节点大样图：绘制节点大样图，比例尺一般为1/10~1/5。在大样图上详细标注各部分的尺寸，包括焊缝尺寸、杆件截面尺寸、节点板尺寸等。
• 标注细节：在大样图上标注各零部件的型号、主要几何尺寸、加工尺寸、定位尺寸、孔洞位置等。确保所有细节清晰明了。

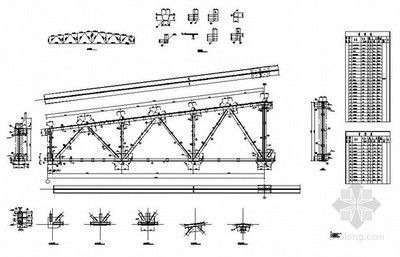

7. 绘制施工图

• 绘制施工图：根据节点大样图，绘制完整的施工图。施工图应包括节点的正面图、侧面图、剖面图和零件图。
• 标注说明：在施工图上标注各零部件的型号和主要几何尺寸，包括加工尺寸、定位尺寸、孔洞位置以及对工厂制造和工地安装的要求。

8. 审核和修改

• 审核图纸：对绘制的节点详图进行审核，确保所有尺寸和细节准确无误。
• 修改完善：根据审核意见，对图纸进行必要的修改和完善。

示例

以下是一个简单的钢屋架上弦节点详图绘制步骤：

1. 确定节点位置：假设节点位于屋脊处。
2. 绘制轴线：在图纸上按比例绘制上弦杆和腹杆的轴线。
3. 绘制轮廓线：根据轴线，绘制上弦杆和腹杆的角钢轮廓线。
4. 布置焊缝：计算焊缝尺寸，绘制焊缝位置。
5. 确定节点板形状和尺寸：根据焊缝布置，确定节点板的形状和尺寸。
6. 绘制节点大样：按1/10的比例绘制节点大样图，标注所有尺寸和细节。
7. 绘制施工图：根据节点大样图，绘制完整的施工图，包括正面图、侧面图、剖面图和零件图。
8. 审核和修改：对图纸进行审核，确保所有细节准确无误。

通过以上步骤，可以绘制出详细的钢屋架节点详图，为施工提供准确的技术指导。
