钢结构住宅是一种现代建筑形式，主要使用钢材作为结构材料。这种住宅具有许多优点，如轻质、高强度和良好的抗震性能。以下是钢结构住宅的主要构件尺寸指南：，，1. 梁：梁是连接柱和楼板的承重构件。根据设计需求，梁的尺寸可以从小型到大型不等。梁的宽度和高度取决于其承载能力，通常为200mm至600mm。，，2. 柱：柱是支撑屋顶和墙体的结构。根据设计需求，柱的尺寸可以从小型到大型不等。一般情况下，柱的直径范围在300mm至500mm之间，壁厚约为20mm。，，3. 桁架：桁架是一种由多个杆件组成的结构，用于支撑屋顶和墙体。桁架的尺寸可以根据设计需求进行调整，常见的尺寸包括1米至2米宽，长度从几米到几十米不等。，，4. 楼梯：楼梯是连接楼层之间的通道。楼梯的尺寸可以根据设计需求进行调整，常见的尺寸包括1.2米至1.8米宽，长度从几米到十几米不等。，，5. 门：门是建筑物的出入口。门的尺寸可以根据设计需求进行调整，常见的尺寸包括900mm高，宽度从600mm至1200mm不等。，，以上是钢结构住宅的主要构件尺寸指南，具体尺寸应根据设计需求和建筑规范进行确定。

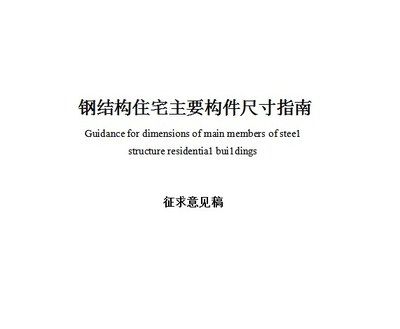

钢结构住宅主要构件尺寸指南

编制目的与适用范围

《钢结构住宅主要构件尺寸指南》的编制目的是为了贯彻执行国家技术经济政策，将标准化理念贯穿于钢结构住宅的设计、制作、施工、运营维护全过程。该指南旨在引导生产企业与设计单位、施工企业就构件常用长度和截面形式、尺寸等进行协调统一，推进构件标准化，提高效率，节约成本，从而提升钢结构住宅的整体建造水平。本指南适用于广东省钢结构住宅用热轧型钢构件、冷成型型钢构件及其组合构件的工厂化生产和设计选用。

适用范围

构件类型：包括梁、柱、支撑、墙体、楼板、楼梯及多层冷弯薄壁型钢结构中的构件。
标准遵循：若采用尺寸超过本指南范畴，应满足符合国家现行的其他有关标准规定。

基本规定

钢结构住宅构件常用截面形式、尺寸和长度应根据使用频率以及经济、适用性原则进行确定，并应符合现行国家标准《建筑模数协调标准》GB/T50002的有关规定。此外，构件的选择还应与建筑功能空间、结构系统、外围护系统、内装系统、设备与管线系统相互协调，同时考虑构件生产、运输、施工安装的便利性。

构件与节点类型

构件类型

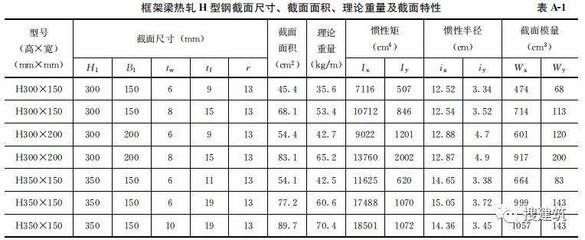

梁：可分为框架梁和非框架梁，截面形式可采用热轧H型钢、方(矩)形钢管、冷弯薄壁型钢。

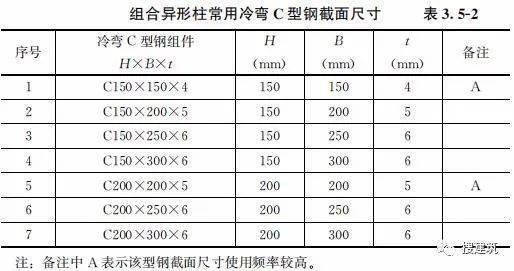

柱：可分为框架柱和非框架柱，截面形式可采用热轧H型钢、方(矩)形钢管、组合异形柱。

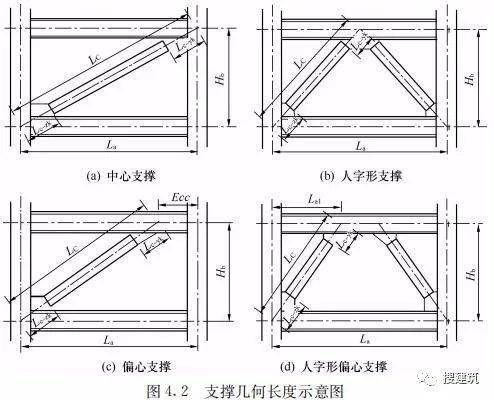

支撑：可采用热轧H型钢和方(矩)形钢管。
楼梯：梯段可采用钢楼梯、UHPC预制楼梯。

节点类型

梁柱连接节点：通常为刚性连接节点或铰接连接节点。
梁梁连接节点：通常为刚性连接节点或铰接连接节点。
支撑连接节点：通常为刚性连接节点或铰接连接节点。
构件拼接节点：包括柱与柱的拼接节点和梁与梁的拼接节点，通常为刚性连接节点。

构件编码规则

钢框架梁、非框架钢梁编码规则为：GL-截面形式-截面尺寸-构件长度。例如：GKL-H400×200×8×13-6000。

钢材选用标准

本指南钢材选用应符合现行国家标准《碳素结构钢》GB/T700、《低合金高强度结构钢》GB/T1591、《连续热镀锌和锌合金镀层钢板及钢带》GB/T2518等的规定；还应符合国家现行标准《建筑抗震设计规范》GB50011、《钢结构设计标准》GB50017、《装配式钢结构建筑技术标准》GB/T51232、《高层民用建筑钢结构技术规程》JGJ99、《低层冷弯薄壁型钢房屋建筑技术规程》JGJ227、《建筑结构用钢板》GB/T 19879、《钢板剪力墙技术规程》JGJ/T 380-2015、《异形柱-双钢板组合剪力墙住宅建筑技术标准》T/CSCS 021-2022等的规定。

通过以上指南的实施，可以有效提升钢结构住宅的设计、制作、施工效率，确保建筑质量，促进绿色建筑和可持续发展。
