打地基打桩是一个复杂的工程过程，涉及多个步骤以确保结构的稳定性和安全。以下是地基打桩的基本步骤：，，1. 场地准备：需要对施工场地进行评估和准备工作。这包括清除地面上的障碍物、平整地面、确保场地排水良好以及测量和标记打桩位置。，，2. 钻孔：使用钻机在预定的打桩位置上钻孔，孔深通常为15米至30米，具体深度取决于地质条件和设计要求。，，3. 安装导向设备：在钻孔过程中，需要安装导向设备来引导钻头沿着预定轨迹前进。这些设备通常由一个旋转的钻杆和一套可调节的钻头组成。，，4. 钻取土层：通过导向设备，钻头将土壤和岩石破碎成小块，然后被吸入钻头内部。这个过程称为“钻取”，它需要持续进行直到达到预定的深度。，，5. 清理孔底：在完成钻取后，需要清理孔底的碎石和泥土，以便于后续的打桩作业。，，6. 安装桩基：根据设计要求，将预制的桩体（如钢筋混凝土桩或钢管桩）放入钻孔中。这些桩体通常由专业制造商生产，并带有特定的接头和连接件。，，7. 固定桩体：通过焊接或机械连接的方式将桩体与地面或其他结构牢固地连接起来。，，8. 检查与测试：完成打桩作业后，需要进行详细的检查和测试，以确保桩体的稳定性和承载能力符合设计要求。，，9. 回填与压实：如果需要，可以进行回填和压实工作，以进一步稳定地面并减少沉降。，，10. 完工验收：完成所有必要的文档记录和验收工作，确保工程满足所有的安全和质量标准。，，打地基打桩是一个需要精确计算和严格遵循规范的过程，旨在确保建筑物的稳定性和安全性。

打地基打桩的步骤

虽然我无法直接提供图片，但我可以为您提供详细的步骤描述，这些步骤可以帮助您更好地理解打地基打桩的过程。

准备工作

在打桩之前，需要进行一系列准备工作。首先，要清理施工现场的杂物和障碍物，并用石灰进行定位放线。需要注意的是，地基打桩要设置两个以上的定点，以避免误差太大。

确定打桩顺序

确定打桩的顺序对于提高施工效率至关重要。为了避免土质不均匀等情况，可以选择分段打桩的方法。通常按照先深后浅、先长后短的顺序进行施工。

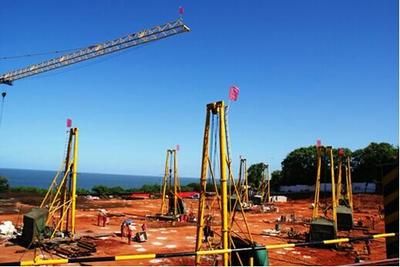

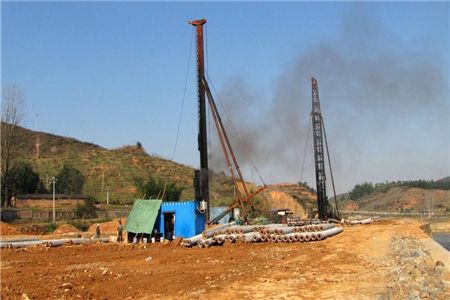

打桩过程

在打桩过程中，需要确保桩机的正常水平移动，并且桩锤应对准桩位，以防止施打时发生歪斜或移动。起吊预制桩一般利用桩架上吊索与卷扬机进行，起吊时吊点必须正确，起吊速度应缓慢均匀。桩插入土中位置应准确，应用导板夹具或桩箍将桩嵌固在桩架两导柱中，桩位置及垂直度校正后，始可锤边同桩帽压在桩顶，桩帽与桩周边应有5-10mm间隙，桩锤与桩帽，桩帽与桩之间应加弹性衬垫，桩锤、桩帽与桩身中心线要一致。

打桩方法

打桩有多种方法，包括压入桩、打入桩、旋入桩和振沉桩等。压入桩是靠专门的压桩机以静力将预制桩体压挤入地基中；打入桩是靠机具动力冲击将桩体挤入地基土中；旋入桩是在桩端处设一螺旋板，利用外部机械的扭力将其逐渐转入地基中；振沉桩即振动沉入桩，利用振动沉桩机械的上下振动作而将预制桩沉入地基中。

打桩后的处理

打桩之后，要对桩柱进行修整，确保其稳定性。此外，还需要定期复查各标记的位移或破坏情况，发现位移时应及时重测，避免打桩错位。

以上就是打地基打桩的基本步骤。如果您需要具体的图片，建议您在网上搜索相关的教程或咨询专业的建筑公司。
