钢结构判断题题库（一个钢结构判断题库：钢结构施工温度限制相关,钢结构焊接操作规范）

钢结构施工温度限制相关：，，1. 在钢结构的焊接过程中，必须确保环境温度不低于-20℃。，2. 当气温低于零下5℃时，不得进行钢结构的焊接作业。，3. 在冬季施工时，应采取保温措施，防止钢材受冻。，4. 钢结构焊接后，应在焊缝冷却至室温后再进行热处理。，5. 在夏季高温环境下，应避免在中午时分进行焊接作业。，6. 钢结构施工完成后，应进行防腐蚀处理，以防止钢材锈蚀。，，钢结构焊接操作规范：，，1. 在进行钢结构焊接前，必须对焊工进行技术培训和考核。，2. 使用电焊机时，必须检查电源线、接地线和防护罩是否完好。，3. 在焊接过程中，必须遵循“先焊短焊缝，后焊长焊缝”的原则。，4. 在焊接过程中，应随时清理熔渣，保持焊缝清洁。，5. 在焊接完成后，应立即清理焊渣和飞溅物。，6. 在焊接过程中，如发现有裂纹、变形等异常情况，应立即停止焊接并进行检查。

以下是一个钢结构判断题题库：

1. 关于钢结构工程验收相关
   • 当钢结构工程质量经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核定认可能够满足结构安全和施工功能的检验批，可予以验收。（√）
   • 钢结构安装检验批应在进场验收和焊接连接、紧固件连接、制作等分项工程验收合格的基础上进行验收。（√）
2. 钢结构施工温度限制相关
   • 水性无机富锌防锈底漆、酚醛漆、醇酸漆、聚氨醋漆、氟碳面漆不允许在10℃气温以下施工。（X）（应为5℃）
   • 环氧类漆不允许在10℃以下施工。（√）

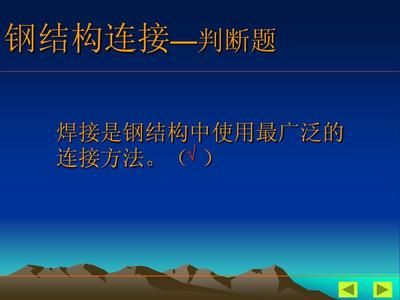

3. 钢结构焊接操作相关
   • 用锤击法消除中间焊层应力时，应使用圆头手锤或小型振动工具进行，不应对根部焊缝、盖面焊缝或焊缝坡口边缘的母材进行锤击。（√）
   • 焊缝咬边总长度不得超过焊缝两侧长度的10%，咬边深度不得超过0.5mm。（X）（应为15%）
   • 埋弧自动焊必须在设计焊缝端部80mm以外的引板上起、熄弧。（√）
   • 异种钢焊接时主要问题是熔合线附近的金属塑性下降。（X）（应为韧性）
   • 施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。（√）
   • 焊接工艺评定所用的钢材、焊钉、焊接材料必须与实际工程所用材料一致并符合相应标准要求，具有生产厂出具的质量证明文件。（√）
   • 板材对接的焊接工艺评定结果适用于外径大于600mm的管材对接。（√）
   • 焊接试板长度应根据样坯尺寸、数量等因素予以综合考虑，自动焊不得小于400mm。（X）（应为600mm）
   • 主要零件冷作弯曲时，环境温度不宜低于 -5℃，内侧弯曲半径不宜小于板厚的15倍。（√）
   • 垂直应力方向的对接焊缝必须除去余高，并顺应力方向磨平。（√）
   • 焊脚尺寸的允许偏差为0 - 5mm。（X）（应为0 - 4mm）
   • 焊接H型钢时，腹板中心偏移的允许偏差为±3㎜。（X）（应为±2㎜）
   • 焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于150mm。（X）（应为200mm）
   • 每一焊接工艺评定应作一次宏观断面酸蚀试验。（√）
   • 经外观检查合格的焊缝才能进行无损检验，无损检验应在焊接24h后进行。（√）
   • 当构件焊缝间隙很大时，为了方便焊接可以在接头间隙中填塞焊条头、铁块等杂物。（X）（严禁）
   • 焊接时对一般缺损的钢构件，当构件的变形不影响其承载能力或正常使用时，可不进行处理。（√）
   • 焊条手工电弧焊时，焊条直径增大小于1mm发生变化，可以不用重新进行工艺评定。（√）
   • 三级对接焊缝应按二级焊缝标准进行外观质量检验。（√）
   • 如果杆件在露天焊接时，主要杆件应在组装后12小时内焊接。（√）
   • 采用先孔法的杆件，组装时必须以孔定位，用胎型组装时每一定位孔群不得少于3个冲钉。（X）（应为2个）
4. 钢结构高强度螺栓相关
   • 永久性普通螺栓应牢固、可靠，外露丝扣不应少于2扣。（√）
   • 高强度大六角头螺栓连接副终拧完成1h后、24h内应进行终拧扭矩检查。（X）（应为48h）
   • 试件出厂时抗滑移系数不小于0.55，安装时不小于0.45。（√）
   • 高强度螺栓连接副终拧后，螺栓丝扣外露应为2 - 3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。（√）
   • 高强度螺栓应自由穿入螺栓孔。当需要扩孔时应采用气割孔，扩孔数量应征得设计同意。（X）（不应采用气割孔）
5. 钢结构构件相关
   • 吊车梁和吊车桁架不应下挠。（√）
   • 梁的支座处和上翼缘受有较大固定集中荷载处，宜设置支承加劲肋。（√）
   • 对桁架结构的腹杆来说，应该使长杆受拉、短杆受压，数量宜少且腹杆总长度应小。（√）
   • 轴心受压构件的承载力极限状态中强度承载力以构件的临界应力为极限状态。（X）
   • 轴心受压构件必须满足整体稳定的要求，但是可以不满足局部稳定的要求。（X）
   • 压弯构件的弯矩通常作用在强轴平面内，使构件截面绕弱轴受弯。（√）
6. 钢结构表面处理与涂装相关
   • 电弧喷涂锌、铝或涂装富锌防锈底漆时，钢表面清理应达到Sa2.5级。（X）（应为Sa3级）
   • 涂装涂料涂层需在上一道涂层实干后，方可涂装下一道漆，底漆、中间漆最长暴露时间不超过10天。（X）（应为7天）
7. 钢结构其他方面
   • 钢材的力学性能是影响钢材的焊接性和焊接接头安全性的重要因素之一，直接影响焊接工艺参数和工艺措施的制订。（X）（应为化学成分）
   • 为了结构安全而对焊缝要求宁大勿小这种做法是正确的。（X）（错误）
   • 刚性固定法在焊接变形控制的同时还会使焊接应力和裂纹倾向随之增大。（√）
   • 当螺栓孔距的允许偏差超过规范规定的允许偏差时，可以采用与母材材质相匹配的焊条补焊后重新进行制孔。（√）
   • 结构的极限状态即为满足某项功能要求的临界状态。（√）
   • 钢材发生时效硬化后，其强度、韧性和塑性都有所提高。（X）
   • 钢材的脆性破坏在破坏前有较大的变形，容易发现并采取相应的补救措施。（X）
   • 塑性好的钢材具有足够的应变能力，能在结构破坏前产生明显的变形，从而降低结构脆性破坏的危险性。（√）
   • 焊缝连接的构造简单，不削弱构件截面，可焊任何形状。（√）
   • 焊缝热影响区域内钢材的机械性能发生改变，某些部位塑性、韧性降低，疲劳寿命降低。（√）
   • 为了提高梁的抗弯强度、刚度和整体稳定性，组合梁的腹板常选用高而薄的钢板。（√）

钢结构工程验收流程

钢结构施工温度控制要点

钢结构高强度螺栓应用

钢结构焊接操作规范
