砖混结构构造柱设置位置

摘要：，砖混结构中，构造柱是连接墙体与框架梁的承重构件，其设置位置对建筑的整体性能和安全性有着重要影响。在设计阶段，需要综合考虑建筑功能、荷载分布、抗震要求以及施工条件等因素来确定构造柱的位置。构造柱应设置在墙体与框架梁的交界处，以传递墙体的自重和风荷载等竖向荷载给框架梁，同时提供一定的水平支撑作用。构造柱还应考虑与楼板、梁、柱等其他构件的连接方式，以确保整体结构的稳定和安全。在施工过程中，还需要严格控制构造柱的尺寸、位置和施工质量，以确保其能够充分发挥预期的作用。

砖混结构构造柱设置位置

构造柱在砖混结构中起着重要的抗震和稳定作用。根据相关规范和实践经验，构造柱的设置位置主要包括以下几个方面：

1. 墙体中间

• 适用情况：当墙体长度较长时，应在墙体中间设置构造柱。
• 规范依据：《建筑抗震设计规范》（GB50011-2010）7.3.2条规定，多层砖砌体房屋的构造柱应设置在纵横墙交接处、墙端部和较大洞口的洞边。

2. 横纵墙交接处

• 适用情况：在横墙和纵墙的交接处应设置构造柱，以增强墙体的整体性和稳定性。
• 规范依据：同上，构造柱应设置在纵横墙交接处。

3. 较大洞口的两侧

• 适用情况：在较大洞口（如门窗洞口）的两侧应设置构造柱，以防止洞口周围墙体开裂。
• 规范依据：同上，构造柱应设置在较大洞口的洞边。

4. 墙端部

• 适用情况：在墙体的端部应设置构造柱，以增强墙体的稳定性。
• 规范依据：同上，构造柱应设置在墙端部。

5. 房屋四角

• 适用情况：在房屋的四个角落应设置构造柱，以增强房屋的整体刚度。
• 规范依据：《建筑抗震设计规范》（GB50011-2010）7.3.2条规定，房屋四角的构造柱应适当加大截面及配筋。

6. 梁底

• 适用情况：在梁底应设置构造柱，以增强梁的支撑能力。
• 规范依据：虽然规范未明确提到这一点，但在实际工程中，梁底设置构造柱可以提高结构的稳定性。

7. 高墙和风荷载较大的墙体

• 适用情况：在高墙或风荷载较大的墙体中，应在适当部位设置构造柱，以满足高厚比和承载力的要求。
• 规范依据：《建筑抗震设计规范》（GB50011-2010）7.3.2条规定，构造柱的间距不宜大于4米，且不应大于墙高的1.5-2倍及6米。

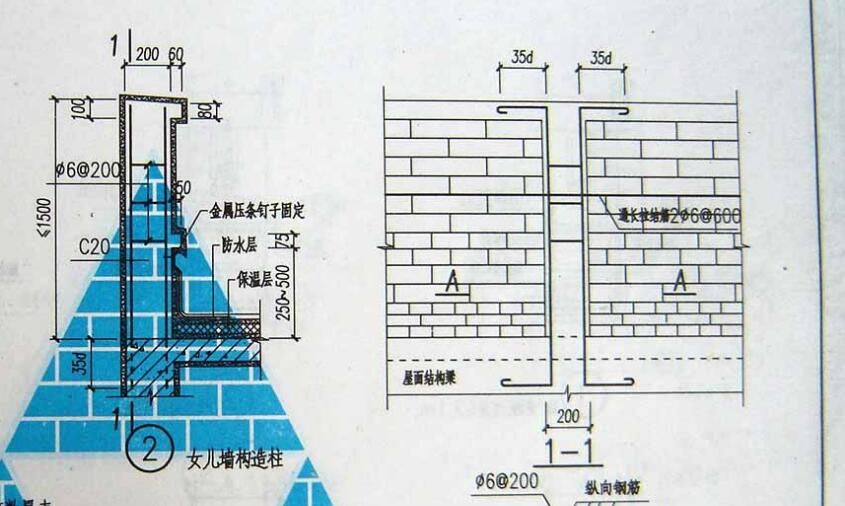

8. 女儿墙

• 适用情况：在女儿墙的转角及凹凸处应设置构造柱，以增强女儿墙的稳定性。
• 规范依据：《建筑抗震设计规范》（GB50011-2010）7.3.2条规定，女儿墙构造柱及压顶做法见02G01-1-23~25页，间距小于等于2100mm设置，构造柱截面为240*240。

总结

构造柱的设置位置应根据墙体的长度、洞口大小、墙体交接处、墙端部、房屋四角、梁底、高墙和风荷载较大的墙体等因素综合考虑。这些设置位置有助于提高砖混结构的整体刚度和抗震性能，确保建筑物的安全和稳定。
