钢屋架结构图是建筑设计中的重要组成部分，它展示了建筑物屋顶的支撑结构。在设计钢屋架时，需要考虑多个因素以确保结构的稳定性和安全性。钢屋架通常由多个梁、桁架或拱组成，这些构件通过焊接或螺栓连接在一起。钢屋架的设计需要考虑以下关键要素：，，1. 荷载分析：首先需要确定屋顶上的荷载，包括风荷载、雪荷载、自重以及可能的其他外部荷载。这些荷载的大小和分布将直接影响到结构设计和材料选择。，，2. 材料选择：根据荷载分析和设计要求选择合适的钢材类型和规格。常用的钢材有Q235B、Q345B等，它们具有不同的强度和韧性等级。，，3. 截面设计：根据荷载大小和材料特性计算所需的截面尺寸，以确定梁、桁架或拱的宽度、高度和厚度。，，4. 连接方式：考虑如何将各个构件连接起来。常用的连接方式有焊接、螺栓连接或铆接，每种方法都有其优缺点和适用场景。，，5. 稳定性和抗震性能：确保钢屋架的结构设计能够承受地震和其他自然灾害的影响，同时保持足够的稳定性和弹性。，，6. 施工细节：考虑到施工过程中可能出现的问题，如焊接质量、螺栓紧固等，需要在设计阶段充分考虑并制定相应的施工规范。，，钢屋架结构图的设计是一个复杂的过程，需要考虑多种因素以确保建筑物的安全性和功能性。

钢屋架结构图的主要内容

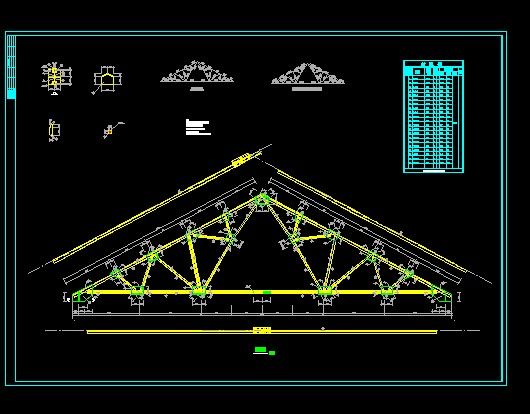

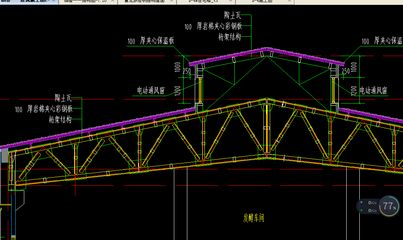

钢屋架结构图是用于表示钢屋架的形式、大小、型钢规格、杆件组合以及连接方法的详细图样。它是金属结构厂或施工单位制作和施工的重要依据。以下是钢屋架结构图主要包括的内容：

1. 屋架简图（又称屋架示意图）

屋架简图通常位于图纸的左上角或右上角，比例常用1:100或1:200。它表达了主要外形尺寸和杆件的轴线长度。对于梯形屋架，当其跨度大于24米时，以及三角形屋架跨度大于15米时，在制造时应有拱度，拱度为跨度的1/500，其比例常用1:100或1:200。

2. 屋架详图

屋架详图部分应绘立面图和上下弦杆的平面图，必要的杆件详图、边接板详图等。这些详图通常用1:10或1:15的比例绘制，以详细表达节点和细节。而轴线长度则用1:100或1:200的比例绘制。

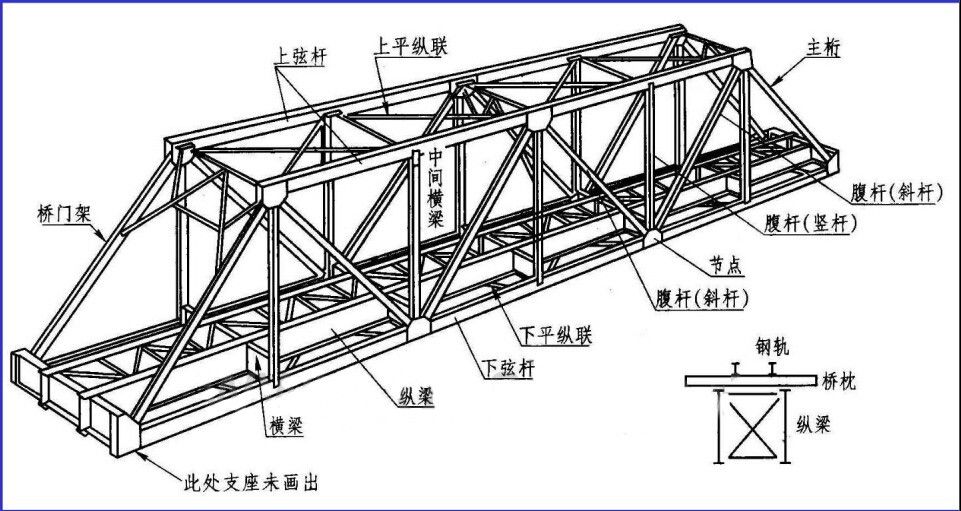

3. 杆件详图

杆件详图展示了钢屋架中各个杆件的具体形状、尺寸和连接方式。这些详图对于制造和安装过程至关重要。

4. 连接板详图

连接板详图提供了关于如何将不同杆件连接在一起的详细信息，包括使用的螺栓或焊缝的位置和类型。

5. 预埋件详图

预埋件详图显示了在施工过程中需要预先埋入混凝土或其他基材中的部件，以便后续安装钢屋架。

6. 钢材用量表

钢材用量表列出了所有杆件和零件的编号、规格尺寸、数量（区别正反）、重量等，以此顺序排列并算出整榀屋架的重量。

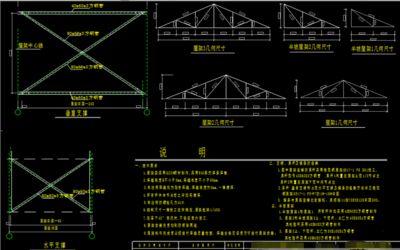

7. 说明

说明部分包括选用的钢号、焊条型号和质量要求、加工精度、有无热处理和施工要求，以及图中未注明的焊缝和螺孔尺寸、油漆、运输要求和其他等。

以上内容共同构成了完整的钢屋架结构图，确保了从设计到施工的各个环节都有明确的指导和依据。
