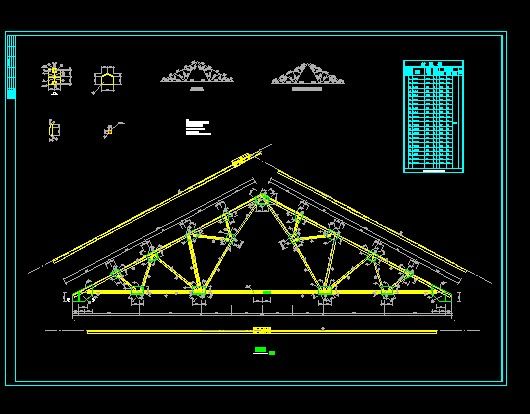

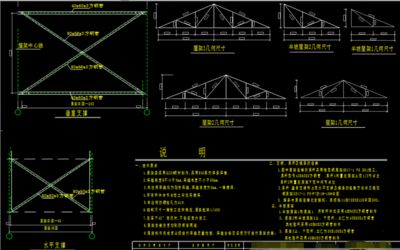

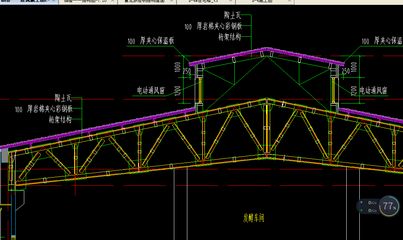

钢屋架结构图包括**屋架简图、节点图、杆件详图、连接板详图和预埋件详图**。这些图纸共同构成了钢结构设计的详细指导文件，确保了建筑的稳固性和安全性。，，1. **屋架简图**：屋架简图是表示钢屋架形式、大小、型钢规格及杆件组合方式的图样。屋架简图通常采用1:100或1:200的比例绘制，用单线条表示，杆件长度直接注在单线条旁边。通过屋架简图，可以快速把握屋架的整体外形和主要尺寸。，，2. **节点图**：节点图展示了屋架上各杆件端部与支撑构件的连接方式，包括节点板、垫板、双面衬板等的详图。节点图的比例可以是1:10或1:5，图中标注了螺栓孔位置、焊接方法和各种连接细节。，，3. **杆件详图**：杆件详图描述了具体杆件的长度、截面尺寸和连接方式。根据比例不同，杆件详图可能采用1:20、1:15或1:10的形式绘制。这些详图对于精确计算材料用量和施工至关重要。，，4. **连接板详图**：连接板详图展示了用于固定杆件的各种连接板及其详细尺寸。连接板详图通常采用较大比例（如1:10或1:5）来清晰显示其尺寸和定位要求。，，5. **预埋件详图**：预埋件详图详述了屋架上所有预埋件的位置、尺寸和材料要求。这些预埋件对屋架的稳定性起着关键作用，因此需要精确设计和标注。，，钢屋架结构图是钢结构设计不可或缺的重要组成部分，它们为建筑的稳固性和安全性提供了坚实的保障。通过学习和理解这些图纸，工程师和技术人员能够更加高效地完成钢结构的设计工作。

钢屋架结构图分类

钢屋架结构图主要包括以下几种类型：

以上信息提供了各种类型的钢屋架结构图的基本概述，具体的设计细节和图纸可能需要根据实际项目的需求和规范进行调整。
