屋面板安装

连云港钢结构设计2024-12-172阅读0评论

屋面板安装是建筑施工中的一项关键步骤，它涉及到将预制或现场制作的大型屋顶板材安全地固定在建筑物的屋顶结构上。这一过程通常需要专业的技术人员和设备来完成，以确保屋面板的平整度、对齐度和整体稳定性。以下是屋面板安装过程中的一些关键要点：，，1. 准备工作：在开始安装之前，需要检查屋顶的结构完整性，确保没有裂缝、锈蚀或其他损坏问题。还需要对屋顶进行清洁，以便于安装工作。，，2. 测量和标记：根据设计图纸和现场实际情况，对屋顶进行精确的测量和标记。这有助于确保屋面板能够正确安装并符合设计要求。，，3. 安装支架系统：在屋顶上安装支架系统，包括梁、柱和其他支撑结构。这些支架系统将为屋面板提供稳定的支撑，确保其能够承受自重和风荷载等外部载荷。，，4. 固定屋面板：使用专用的固定装置（如夹具、螺栓等）将屋面板牢固地固定在支架系统上。这个过程需要精确操作，以确保屋面板与支架之间的连接既稳固又美观。，，5. 调整和检查：在屋面板安装完成后，需要进行一系列的调整和检查工作，以确保其位置、角度和高度都符合设计要求。还需要检查屋面板是否有任何损伤或变形，如有需要则进行修复。，，屋面板安装是一个复杂的过程，需要专业的技术和设备来完成。只有通过严格的质量控制和细致的安装流程，才能确保屋面板的安全、稳定和美观。

屋面板安装的相关内容

一、安装前的准备工作

材料准备
- 根据设计要求，选择合适的屋面板材料，如钢结构屋面板、木结构屋面板、ALC屋面板、铝镁锰板等。不同材料的屋面板在性能、安装方式上有所差异。例如ALC屋面板生产完成后，进场要利用叉车或起重机卸货，堆放在施工现场混凝土硬化场地，堆放时两端距板端1/5L处用垫木或加气砼块垫平，每垛高不超过2m，排放整齐、有序。
- 准备好配套的连接件、密封材料等。如在钢结构屋面板安装中，对于彩板檐沟、包边板、泛水板等，要根据其展开面尺寸将彩卷板按尺寸在开卷机上开卷，在包边机上轧制，成型后按规格包装、标识、堆放，性能要符合设计要求。
设备准备
- 若在安装过程中需要特殊设备，如吊篮、踏板、折叠梯、吊车、吊臂、安全绳等，要确保这些设备符合国家相关规定，并且在现场安装时严格遵守安全操作程序和安全操作规程，保证设备安全可靠。
- 对于ALC屋面板安装，可能需要用到叉车、起重机进行板材的吊运，电锯用于切割板材等设备，且在使用电锯切割时要注意保护其它板材，被切割的板与其它板之间需放保护物料。
现场准备
- 复核轴线尺寸及次构件（如钢檩条）的标高、坡度等是否符合后续工序要求，并办理书面交接手续。像ALC屋面板安装时，铺装前须组织人员进行此项工作，然后在屋面测出主轴线，结合屋面板排版图，分别向两边测量面板安装控制线，并在梁上放线定出每块板的位置。
- 清理施工现场，确保施工场地平整、无障碍物，为安装工作提供良好的作业环境。

二、不同类型屋面板的安装步骤

（一）钢结构屋面板

下层板安装
- 将下层板固定在檩条上平面，要确保板与檩条连接牢固。
保温棉铺设
- 将玻璃棉毡沿垂直于檩条方向展开，若玻璃棉毡有贴面，则将有贴面的一面露于室内。

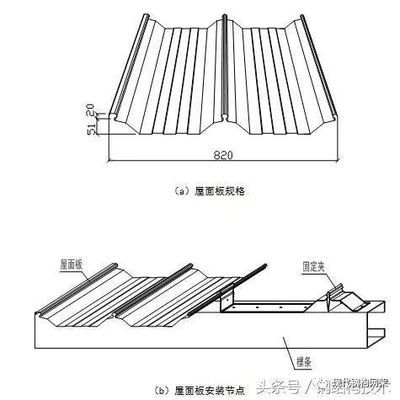

屋面板安装
- 先将屋面板铺设在檩条上，注意板的横向平整度。

（二）木结构屋面板

龙骨安装
- 按照屋面设计要求，在屋面基层上安装轻钢龙骨，龙骨间距为600mm，固定在屋面基层上。
木方安装
- 在龙骨上安装木方，木方间距为600mm，用自攻螺丝固定在龙骨上。
屋面板安装
- 在木方上安装镀锌钢板瓦，先在木方上安装固定件，然后将钢板瓦固定在固定件上，依次进行，并且要确保屋面板安装平整、牢固。

（三）ALC屋面板

ALC板吊装、搬运、铺设
- 搬运：成捆板吊运时，吊绳需与ALC板垂直吊运，并置于起吊点上，单捆起吊，小心轻放，不能拖行；单张ALC板搬运视其长度由多人抬运。吊装时按安装方向放置在安装平台上，避免调头。搬运时不要在粗糙表面拖拉，也不要相互拖拉以免损伤表面。
- 切割：切割时要注意保护其它板材，电锯切割产生的高速高热金属颗粒可能会对其它板材造成影响，如必须在其它板上切割，要放置保护物料。
- 铺设：ALC板正反面要标识清楚，确认板短边一侧的正反标记。吊至屋面后由四人用专用ALC吊装带抬至铺设点位，板端部根据定位线调正，原则上ALC板短边作为两点支撑。
ALC板扩孔
- 吊装前按实测尺寸对ALC板配板、修板，板的长度按钢梁中线间距宽尺寸减去20，量出ALC板左右两端需固定钩头螺栓的扩孔位置后，用专用扩孔钻头钻眼扩孔，板左右两侧边为凹凸槽口，缺损的板要及时修补。
勾头螺杆安装
- 屋面板采用专用钩头螺栓固定，热镀锌Q235材质。螺钉固定顺序与ALC板铺设方向相同，严禁逆向固定螺钉，螺栓拧紧后将螺栓勾头和主体钢梁焊接牢固。
板材修补、勾缝
- 勾缝剂要随配随用，配置的勾缝剂应在30min内用完。

三、安装中的安全管理

安全交底
- 安全交底是安全施工的关键环节，在开展安全交底过程中，要详细告知各施工人员所需注意的安全事项。
安全管理组织机构
- 严格贯彻国家劳动安全法规，如执行国家《建筑安装工程安全操作规程》和《建筑法》等，加强现场人员的安全教育工作。
- 设置专职的安全监督人员，每周召开安全会议，检查安全规章制度的落实情况，及时发现和消除事故隐患。
- 电工、焊工等特殊工种必须持证上岗，电工操作时要有安全监护人。
安全措施
- 建立现场安全管理小组，由项目经理主持日常安全活动并配备专职安全员，坚持“安全生产、预防为主”的方针，遵守国家颁发的安全技术操作规程，坚持三级安全检查、三级安全值班、三级安全教育制度。
- 施工现场临时用电严格执行相关规范，如《JGJ46 - 88施工现场临时用电安全技术规范》，并编制详细的《施工现场临时用电施工组织设计》。
- 进入现场人员要着统一工作服，戴好安全帽，车行道施工人员必须配戴黄色安全帽。
- 建立健全安全生产责任制，进入施工现场人员应严格遵守安全生产规章制度，做好各级安全检查培训工作。
- 施工负责人、安全员每天须到现场进行验收，并建立验收手续。
- 机械设备实行定人定机制度，确保机械设备正常运转和操作人员及他人在施工中的安全。
- 在作业区设立防护围栏、警告标志，并有专人监护，严禁非作业人员入内。
- 所有分部、分项施工都必须编制安全技术措施，且措施要有针对性，根据工程特点、施工现场环境、施工方法等编写。
- 抓好劳动卫生工作，创造良好的作业环境，保护工人身体健康，狠抓施工现场的防火工作，明确划分用火作业区、易燃可燃材料堆放场等，现场配置相应种类、数量的消防器材。
