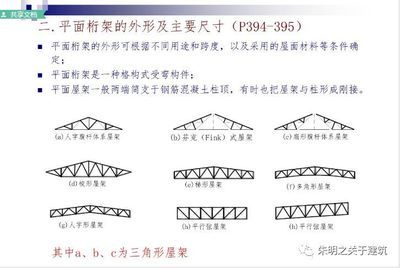

钢屋架结构是工业建筑和民用建筑中常见的一种支撑结构，它通过焊接或螺栓连接的方式将钢材构件组合成各种形状以提供足够的承载能力。根据不同的设计要求和应用背景，钢屋架可以采用多种结构形式，以下是几种常见的钢屋架结构形式：，，1. 平面桁架（Plain Trusses）：这是最常见的一种屋架形式，由多个垂直和水平的梁组成，形成交叉支撑的结构。平面桁架通常具有较好的刚度和稳定性，适用于跨度较大的建筑。，，2. 三角桁架（Trusses with Triangular Members）：这种结构形式在三角形的每个角上设置一个梁，从而增加了结构的强度和稳定性。三角桁架特别适合用于需要较高承载能力和抗风性能的建筑。，，3. 梯形桁架（Truss with Trapezoidal Members）：与三角桁架类似，但梯形桁架在两个相邻边之间使用梯形横截面的梁来增加结构的刚度。这种结构形式适用于需要良好横向稳定性的场合。，，4. 拱形桁架（Rigid Trusses）：拱形桁架是一种特殊形式的平面桁架，其中一些梁被设计为拱形，以减少材料用量并提高整体结构的效率。拱形桁架常用于桥梁和某些类型的工业厂房中。，，5. 网状桁架（Web Trusses）：这种结构形式由一系列相互平行的梁组成，形成一个网格状的支撑系统。网状桁架通常具有较高的空间利用率和良好的抗震性能，适用于需要大跨度和高灵活性的建筑。

钢屋架结构形式

钢屋架是一种由钢材为主要材料制成的屋面承重结构，具有强度高、自重轻、施工速度快等特点。以下是几种常见的钢屋架结构形式：

平面杆系结构

桁架

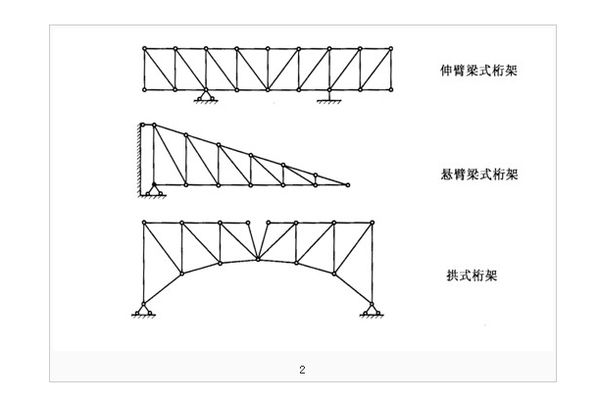

桁架是一种常见的平面杆系结构，由上弦、下弦和腹杆组成，通过合理的几何布置，能够有效地承受和传递荷载。

拱

拱在大跨度屋盖中经常采用，特别是当建筑物要求墙体与屋顶连成一体时，落地拱尤为适用。但在大跨度时，往往做成格构式钢拱。

门式钢架

大跨度的门式刚架大多采用钢结构，当跨度达50~60m时，可以做成实腹式，跨度更大时，就应做成格构式。

空间杆系结构

网架结构

网架结构是由平面桁架演变而来，常用的做法是把单根的上弦或下弦分成两根，使桁架的横截面成为倒三角形或正三角形。

立体桁架

立体桁架也是由平面桁架演变而来的空间杆系结构，通过改变截面形状，提高结构的整体稳定性和承载能力。

屋盖支撑系统

为了保证屋盖结构的空间几何稳定性、刚度和整体性，通常会设置各种类型的支撑系统，包括横向水平支撑、纵向水平支撑、垂直支撑和系杆。

横向水平支撑

在各屋架上弦杆或下弦杆所在平面沿房屋横向设置的支撑，用于增强屋盖的横向稳定性和刚度。

纵向水平支撑

当房屋内设有托架，或有较大吨位的重级、中级工作制的桥式吊车，或有壁行吊车，或有锻锤等大型振动设备，以及房屋较高、跨度较大，空间刚度要求高时，均应在屋架下弦（三角形屋架可在上弦或下弦）端节间设置纵向水平支撑。

垂直支撑

垂直于地面并垂直于屋架平面的支撑体系，用于增强屋盖的垂直方向的稳定性和刚度。

系杆

不设横向支撑的其它屋架，其上下弦的侧向稳定性由与横向支撑节点相连的系杆来保证。

以上是钢屋架结构的一些常见形式，不同的结构形式适用于不同的建筑需求和荷载条件。在实际工程中，设计人员会根据具体情况进行选择和优化。
