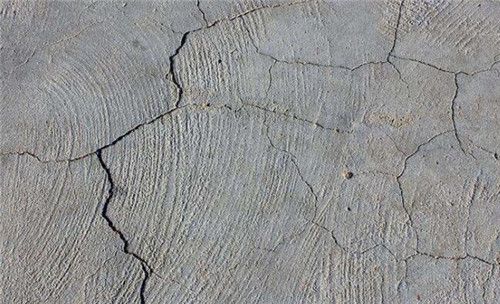

地面裂痕修补砂浆是一种专门用于修复和加固地面裂缝的建筑材料。它通常由聚合物、水泥、细骨料和添加剂组成，能够提供持久的粘接力和良好的抗压性能。这种砂浆适用于多种地面条件，如混凝土、沥青、瓷砖或石材表面等。使用地面裂痕修补砂浆可以有效填补裂缝，防止水分渗透，并提高地面的整体强度和耐用性。它还具有较好的柔韧性，可以适应不同形状和大小的裂缝，确保修复后的地面平整且无缝。地面裂痕修补砂浆是维护建筑结构完整性的重要材料，对于延长建筑物的使用寿命和维护其美观度都至关重要。

一、地面裂痕修补砂浆的产品信息

（一）适用范围

地面裂痕修补砂浆可用于多种混凝土结构的修补，例如：

• 水泥混凝土路面的麻面、空鼓、起皮、起砂、脱壳、裂缝、露筋、掉皮、露石子等问题的修补材料，也可用于超薄修补修复、水泥混凝土表面害修复。
• 混凝土结构中破损的构件、梁、板、柱、楼梯等部位的修补，还适用于建(构)筑物使用高强不锈钢胶线网加固的抹灰找平保护砂浆，道路、桥梁中混凝土破损部位的修补，机场跑道、高速公路车道匝道破损部位的修补及抢修，工业厂房混凝土地坪破损部位的修补及抢修。

（二）性能优点

1. 力学性能
   • 抗压强度较好，如1天可达15Mpa，1天可达45Mpa；抗折强度方面，1天为6.5Mpa，1天可达9.7Mpa，部分产品1天抗压强度可达20Mpa。
2. 施工性能
   • 施工方便：具有良好的施工和易性能，施工时无需振捣，在现场加水搅拌即可使用。例如按照1:0.16左右（料:水重量比）先加水后放料，搅拌2 - 3分钟，不得二次加水，既搅既用，有初试凝固的不能再用，分段施工，分格施工。
   • 早强：能较快达到一定强度，如1天抗压强度可达20Mpa，可加快工程进度。
   • 粘接性能好：如使用混凝土界面处理剂，与新老混凝土的粘接强度大于1.8Mpa。
3. 耐久性
   • 抗渗性能强：具有良好的抗渗性能，1.7Mpa抗渗压水不透水。部分产品50次冻融循环后强度无明显变化，在机油中浸泡30天后强度提高。
   • 可冬季施工：聚合物修补砂浆允许环境温度在 - 5℃以上时，进行混凝土结构的装门面、水平面及顶面的修补室外施工。

二、地面裂痕修补砂浆的施工相关

（一）施工前准备

1. 地面处理

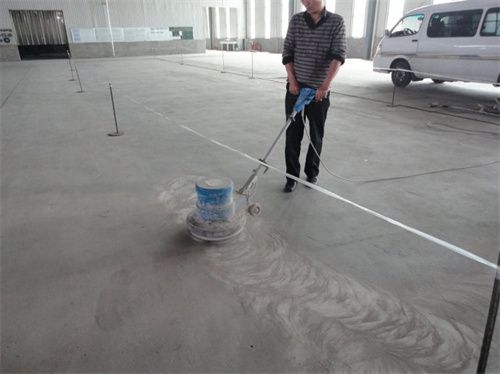

   • 地面要处理干净无浮沙，充分湿润（但不能有明水），强度等级不低于20兆帕，拉毛处理。混凝土原伸缩缝及开裂的部分需切割保留不修补。
   • 对于地面起砂的用渗透增强剂预先处理，地面过于光滑起灰的可拉毛或用渗透增强型硅丙乳液1:3 - 4兑水处理。
2. 确定修补区域
   • 修补处理范围应比实际破损范围向外扩大100mm，切割或剔凿出混凝土修补区域的垂直边缘，其深度≥5mm，以免修补区域边缘薄片化。将修补区域混凝土基层表面浮尘、油污清理干净，并剔除疏松部分。还可将清理好的修补区域内混凝土基层进行凿毛处理或用混凝土界面处理剂进行界面处理，用气泵或水将处理过的修补区域内混凝土基层表面清扫干净，进行下道工序不得有明水存留。

（二）施工过程

1. 材料调配
   • 按照厂家推荐用水量，将洁净水注入搅拌设备，然后加入砂浆粉剂，搅拌均匀。例如采用机械搅拌2 - 3分钟即可（人工搅拌应在5分钟以保证搅拌均匀），拌好的砂浆要在一定时间内用完（如气温在20℃时，砂浆拌和后应在20分钟内用完），一次拌和量不要太多，拌和地点尽可能靠近修补处，每次拌和完毕后用水冲洗拌和设备以免砂浆粘接、聚集在设备上，砂浆拌和好后不要再加水调和。
2. 涂抹修补
   • 将调配好的修补砂浆填充到所需的部位，并用工具将其抹平。如果是地面裂痕修补，可以用自流平锯齿搂平，消泡滚筒消泡即可。
   • 一次抹灰厚度不宜超过15 - 20mm，若抹灰层较厚，应采用分层多次抹灰的施工方法。由于部分修补砂浆含有多种分子聚合物改性外渗料及胶粉，使拌合好的高强修补砂浆胶粘稠，抹灰时应保持刀光洁。对于表面需压光处理的，最外层抹灰应拌合略稀，并掌握好时间，以利用压光处理，严禁在高强修补砂浆中掺入任何外加剂或外掺料。

（三）施工后养护

1. 养护措施
   • 1 - 1.5小时后敷塑料膜，膜上洒水养护，保持3天以上，保持湿润机械搅拌，7天后重新切割伸缩缝。在修补过程严格控制水的用量，机械搅拌，10 - 20分钟压光处理表面，4小时左右用水养护或覆盖塑料膜洒水，24小时以后可走轻型车辆，36小时可通重载车辆。
   • 夏季施工作业完毕2 - 4小时后，应及时浇喷水工喷洒养护剂或覆盖湿草袋进行养护，并保持表面湿润2 - 3天。冬季施工工作完毕后，应立即覆盖塑料薄模并加盖棉被进行保温养护。

修补砂浆施工后的养护技巧

修补砂浆与普通砂浆的区别

修补砂浆的抗压强度标准

修补砂浆的冬季施工注意事项
