在钢屋架的设计与施工过程中，内力计算是至关重要的一步。本文旨在探讨如何精确计算钢屋架杆件的内力，并控制误差。介绍了钢屋架的基本组成和受力特点，然后详细阐述了内力计算的基本原理和方法，包括静力平衡方程、材料力学性能以及杆件的几何参数等。讨论了影响内力计算准确性的因素，如荷载类型、支座条件、节点构造以及材料属性等。为了提高计算精度，提出了一些误差控制措施，如采用合适的计算模型、进行结构分析优化、考虑施工误差以及使用先进的计算机软件工具。通过案例分析验证了这些方法的有效性，展示了如何在实际工程中应用这些理论来确保设计的准确性和可靠性。

钢屋架杆件内力计算

一、计算的基本原理

结构力学基础
- 钢屋架杆件主要承受轴向力，这基于桁架结构的特点。桁架结构由直杆在两端铰接组成静定结构，多数常用桁架的杆件细长，承受的荷载通过其他杆件传到结点上，使得结点刚性对杆件内力影响减小，接近铰的作用，杆件主要承受轴向力，弯矩和剪力可忽略不计。
- 计算内力时，常用的基本方法有截面法和结点法。截面法是通过假想截面将结构截断，研究其中一部分的平衡来确定内力；结点法是取桁架的结点为研究对象，根据结点的平衡条件来计算杆件内力。

二、内力计算步骤

确定荷载
- 恒载：包括屋架自身的重量、屋面材料的重量等。这些荷载的取值需要根据具体的材料和结构尺寸确定。例如，屋面材料如果是彩钢板，其单位面积重量是一个确定的值，根据屋面面积就能计算出恒载大小。
- 活载：如积雪荷载、风荷载等。积雪荷载根据当地的气象资料确定，风荷载按照相关的建筑结构荷载规范取值。

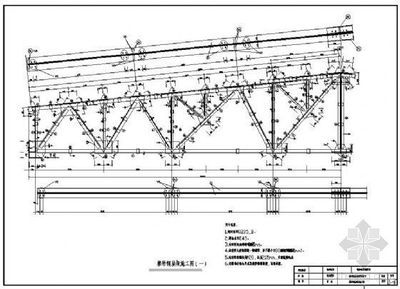

建立计算模型

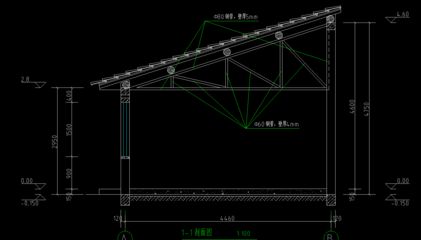

- 将钢屋架简化为理想的桁架结构模型，假设各杆件为铰接。这是因为实际工程中，屋架结点的连接方式虽然不完全是理想铰接，但在计算内力时可以简化处理。

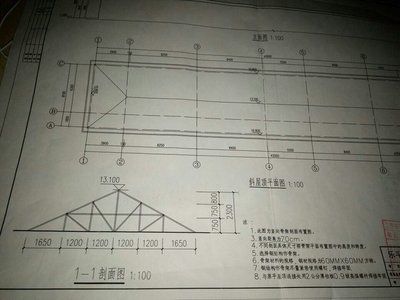

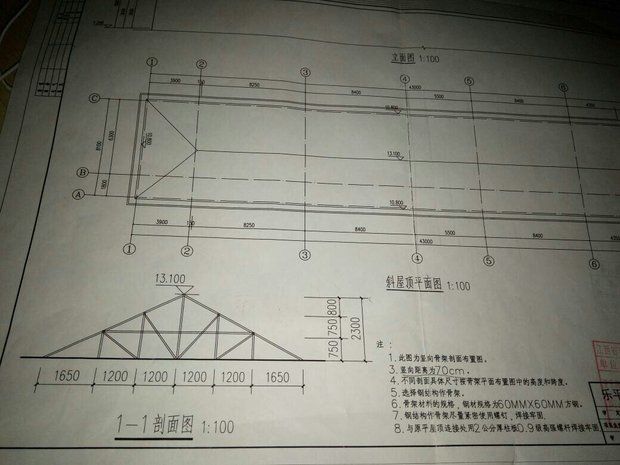

- 确定杆件的布置和几何尺寸，明确各个杆件的长度、夹角等几何参数。
计算支座反力
- 根据结构的整体平衡条件，计算钢屋架在支座处的反力。例如，对于一个简支的钢屋架，在竖向荷载作用下，根据∑Fy = 0（竖向力的总和为零）和∑M = 0（力矩总和为零）等平衡方程，可以求出支座的竖向反力。
运用方法计算内力
- 结点法
  - 从只连接两个杆件的结点开始计算较为方便。因为这样的结点在不考虑外荷载作用于该结点时，两个杆件的内力必然共线，可根据平衡条件直接求解。
  - 例如，对于一个简单的三角形桁架的端部结点，如果已知支座反力，根据该结点在水平和竖向的平衡条件（∑Fx = 0和∑Fy = 0），可以求出连接该结点的杆件内力。
- 截面法
  - 当需要求桁架中某几根杆件的内力时，采用截面法较为合适。选择合适的截面截断桁架，使得截断的杆件内力成为截面一侧结构的外力。
  - 然后根据这部分结构的平衡条件（如∑Fx = 0、∑Fy = 0和∑M = 0）来求解被截断杆件的内力。例如，对于一个多跨钢屋架，若要计算中间某一杆件内力，可通过截面截断包含该杆件在内的部分屋架，再根据平衡条件求解。

三、内力计算的影响因素

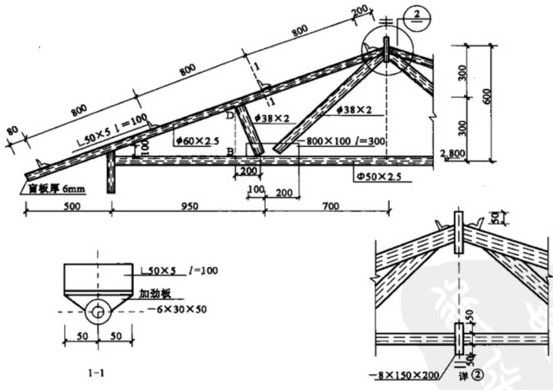

杆件的几何形状和尺寸
- 杆件的长度和截面尺寸会影响内力的分布。较长的杆件在相同荷载下可能产生较大的内力，而杆件的截面尺寸则与杆件的承载能力相关。例如，在一个大跨度的钢屋架中，跨度中间的杆件长度较长，其内力大小和杆件的细长比等因素有关。
荷载的类型和分布
- 不同类型的荷载（如集中荷载、均布荷载等）对杆件内力的影响不同。集中荷载作用点附近的杆件内力可能会出现较大的变化，而均布荷载则会使杆件内力相对均匀分布。例如，屋架上的设备集中荷载会在局部杆件上产生较大内力，而屋面的均布活载则使各杆件内力均匀变化。
屋架的支撑情况
- 支撑体系可以改变屋架的受力性能。如设置了水平支撑和垂直支撑的钢屋架，其杆件内力分布会与没有支撑的情况有所不同。支撑能够限制屋架的位移，从而影响杆件内力的大小和分布。
