砖混结构承重墙改造方案设计
砖混结构承重墙改造方案设计需要综合考虑建筑的结构安全、功能性和美观性。应评估墙体的原始状况,包括其承载能力、裂缝情况及使用年限等,确保改造工作的安全性。根据改造需求制定详细的设计方案,包括拆除部分或全部承重墙、加固支撑系统以及可能的结构调整。在施工过程中,必须严格遵守建筑规范和安全标准,必要时进行结构监测以确保改造后的稳定性和安全性。对改造后的墙体进行质量检验,确保满足设计和安全要求。整个改造过程中,应与专业结构工程师合作,确保方案的可行性和合规性。

以下是砖混结构承重墙改造方案设计的相关内容:
一、改造前的评估
- 结构分析
- 首先要获取原建筑的结构图纸,如果没有,则需要进行结构勘测。了解承重墙的位置、厚度、材料以及它在整个建筑结构中的作用。例如,通过观察墙体的连接方式、是否与柱子相连等情况来判断其对整体结构稳定性的重要性。这是因为砖混结构中,承重墙承担着垂直荷载和部分水平荷载,是整个建筑结构稳定的关键部分。
- 荷载计算
- 计算改造区域及周边的荷载情况,包括活荷载(如人员活动、家具重量等)和恒荷载(如墙体自身重量、楼板重量等)。这有助于确定改造后结构是否能够承受相应的荷载。对于砖混结构,墙体的承载能力与其材料强度(如砖的抗压强度、砂浆的粘结强度)和截面尺寸有关。如果改造后的荷载超过了原承重墙的承载能力,就需要进行加固设计。
二、改造方案设计
- 非拆除性改造
- 开洞加固

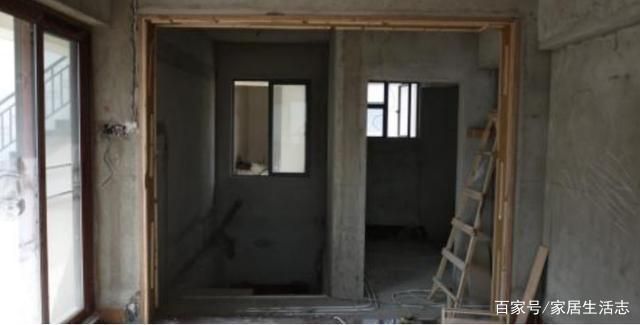

- 如果只是需要在承重墙上开洞(如开设门洞、窗洞等),可以采用以下加固方法:
- 钢筋混凝土边框加固:在洞口四周设置钢筋混凝土边框,边框的钢筋要与原墙体的拉结筋有效连接。边框的尺寸和配筋要根据洞口大小和墙体承载能力计算确定。例如,对于较小的门洞,边框厚度可以为10 - 15厘米,配置适量的纵向钢筋和箍筋。
- 粘钢加固:在洞口周边粘贴钢板,钢板通过专用的结构胶与墙体粘结。钢板的厚度和尺寸要根据计算确定,一般钢板厚度在3 - 6毫米之间。这种方法适用于对墙体外观影响较小且对加固效果要求较高的情况。
- 如果只是需要在承重墙上开洞(如开设门洞、窗洞等),可以采用以下加固方法:
- 墙体加厚加固
- 在原承重墙外侧或内侧增加墙体厚度来提高承载能力。如果在外侧加厚,可以采用与原墙体材料相似的砖或砌块,用高强度的砂浆砌筑。同时,要设置拉结筋将新旧墙体连接起来,拉结筋的间距和直径要符合规范要求。例如,拉结筋间距可以为50 - 60厘米,直径为6 - 8毫米。
- 开洞加固
- 拆除性改造
- 局部拆除加固

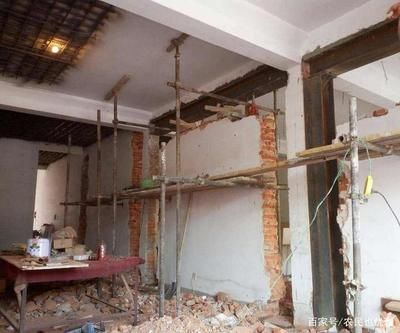

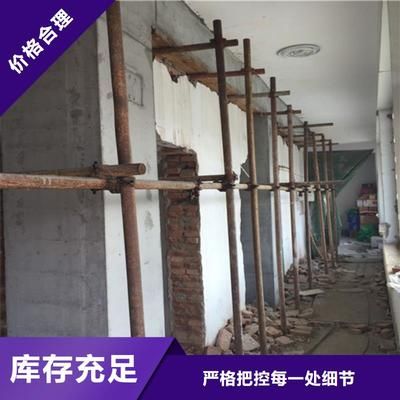

- 当需要拆除部分承重墙时,要先进行结构加固后再拆除。例如,可以采用临时支撑体系,如钢管脚手架支撑,在拆除墙体附近设置,支撑的间距和承载能力要经过计算。在拆除墙体后,采用钢筋混凝土梁、柱来替代原承重墙的承重功能。新设置的梁、柱要与原结构有效连接,梁的截面尺寸和配筋要根据上部荷载和跨度计算确定,柱的基础也要进行相应的加固处理。
- 如果拆除的承重墙面积较大,可以考虑采用增设剪力墙的方式。剪力墙可以采用钢筋混凝土结构,其厚度、配筋和分布要根据整体结构的受力分析确定。剪力墙与原结构的连接要可靠,如通过植筋等方式将剪力墙的钢筋与原墙体、楼板连接。
- 整体拆除重建(特殊情况)
- 在极少数情况下,当承重墙结构损坏严重或者改造要求无法通过局部改造实现时,可以考虑整体拆除重建。但这需要进行详细的结构分析和规划,并且要确保拆除过程中的安全。在重建过程中,要按照新的结构设计要求进行施工,使用符合标准的建筑材料,如强度等级合适的砖、高质量的砂浆和钢筋等。
- 局部拆除加固
三、施工过程中的注意事项
- 安全防护
- 在改造施工区域设置明显的警示标识,防止无关人员进入。为施工人员配备必要的安全防护装备,如安全帽、安全带、防护眼镜等。在拆除墙体时,要防止墙体突然倒塌造成人员伤亡。例如,采用从上到下、分段拆除的方式,避免大面积一次性拆除。
- 质量控制
- 对于加固材料,如钢筋、钢板、结构胶等,要进行质量检验,确保其性能符合设计要求。在混凝土浇筑过程中,要严格控制配合比、振捣密实,保证混凝土的强度。在砌筑墙体时,要保证砖的砌筑质量,灰缝饱满、均匀。例如,砖砌体的灰缝厚度应控制在8 - 12毫米之间。
- 结构监测
- 在改造施工过程中,要对周边结构进行监测,如采用水准仪监测楼板的沉降、用全站仪监测墙体的变形等。如果发现结构变形超过允许范围,要立即停止施工,采取相应的措施进行调整。
