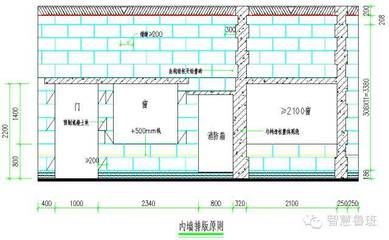

砌块混凝土墙结构图是一种用于展示砌块混凝土墙体结构设计的方法。它通常包括以下元素：，，1. 墙体结构图：这是整个图纸的核心部分，展示了墙体的整体布局和尺寸。在图中，通常会标注出墙体的高度、宽度、长度以及门窗的位置。，，2. 砌块排列图：这是墙体结构图的一部分，展示了砌块的排列方式。在图中，通常会标注出砌块之间的间隙，以及砌块的厚度和高度。，，3. 钢筋布置图：这是墙体结构图中的另一部分，展示了钢筋的布置情况。在图中，通常会标注出钢筋的直径、长度和位置。，，4. 混凝土浇筑图：这是墙体结构图中的最后一部分，展示了混凝土的浇筑过程。在图中，通常会标注出混凝土的搅拌时间、浇筑顺序和浇筑方法。，，通过阅读砌块混凝土墙结构图，可以了解到墙体的设计细节，包括墙体的高度、宽度、长度、砌块的排列方式、钢筋的布置情况以及混凝土的浇筑过程。这些信息对于设计和施工人员来说是非常重要的，可以帮助他们更好地理解和执行墙体工程。

砌块混凝土墙结构图

砌块混凝土墙是一种常见的建筑结构，它使用预制的砌块作为主要建筑材料，通过特定的组砌方式和构造要求来构建墙体。以下是关于砌块混凝土墙结构的一些详细信息。

砌块混凝土墙的基本构造

砌块混凝土墙是由预制的砌块通过砂浆接缝拼接而成的墙体结构。这些砌块可以是实心的，也可以是空心的，具体取决于设计需求和功能要求。砌块的尺寸和重量各异，常见的小型砌块尺寸为190mm×190mm×390mm，而中型砌块的尺寸则因地而异，常见的尺寸有180mm×845mm×630mm。

砌块混凝土墙的构造要求

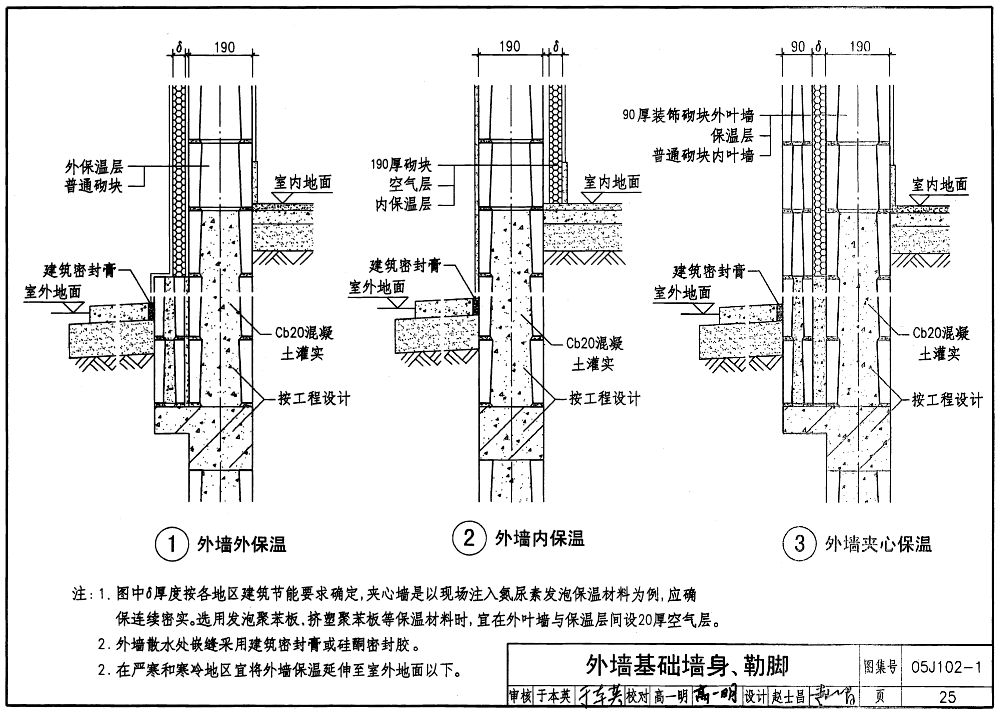

在砌块混凝土墙的构造中，有一些关键部位需要特别注意。例如，在墙体的底层室内地面以下或防潮层以下的砌体，无圈梁的楼板支承面下的一皮砌块，以及没有设置混凝土垫块的屋架、梁等构件支承面下，都需要用强度等级不低于C20的混凝土灌实砌块的孔洞。此外，当挑梁的悬挑长度不小于1.2m时，其支承部位的内外墙交接处也需要灌实一定数量的孔洞。

砌块混凝土墙的结构特点

砌块混凝土墙具有多种优点，包括高生产效率、改善墙体的保温隔热性能、增加房屋的使用面积、减轻墙体的自重以及减少环境污染。这些特点使得采用砌块墙成为我国墙体改革的主要途径之一。

砌块混凝土墙的施工图集

对于砌块混凝土墙的施工，可以参考相关的施工图集。这些图集包含了详细的施工详图和工艺说明，可以帮助设计师、施工单位和业主更好地理解和执行砌块混凝土墙的建设工作。图集中通常会包括基础平面布置图、架空层芯柱及灌孔布置图、梁平面布置图、结构布置图、楼梯详图等内容。

结论

综上所述，砌块混凝土墙是一种高效、环保且功能多样的建筑结构。通过合理的构造设计和施工，可以确保砌块混凝土墙的安全性和耐久性。如果您需要具体的结构图，建议参考专业的建筑设计资源或咨询专业的建筑师。
