空心楼板施工工艺流程图

空心楼板施工工艺流程图概述了从地基处理到楼板安装的整个建筑过程。在地基上进行测量和标记,以确保精确放置楼板。进行基础混凝土浇筑,确保结构稳定。接下来是模板的搭建和钢筋的绑扎,这为楼板的成型提供了必要的支撑。之后,进行空心楼板的预制或现场浇筑,这一步骤决定了楼板的形状和尺寸。浇筑完成后,需要对楼板进行养护,使其达到足够的强度才能脱模。将楼板吊装到预定位置,并进行固定和调整,确保其垂直度和平整度达到设计要求。整个流程中,质量控制是关键,包括材料选择、施工工艺以及成品检验。
空心楼板施工工艺流程图

空心楼板施工工艺流程图

施工准备

在开始施工之前,需要进行一系列的准备工作。这包括预制场的硬化处理,预制台座的建设,以及模板、钢筋和预应力管道的准备。例如,预制场需要进行硬化处理,预制台座通常采用砖砌筑并砂浆抹面,必要时可以在砂浆抹面上铺设地板革等材料以保证预制构件底板的平整性和光泽度。

模板安装

模板是施工中的重要组成部分,它决定了混凝土浇筑后的形状和尺寸。模板需要精确安装,以确保混凝土浇筑后能够形成设计要求的空心楼板。模板的内侧需要涂上润滑剂,以便于脱模。

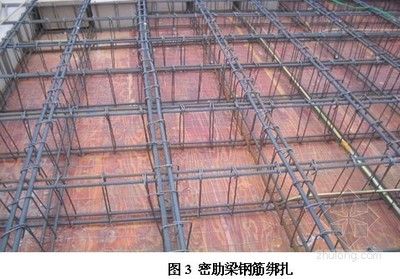

钢筋制作及绑扎

钢筋制作及绑扎是确保结构强度的关键步骤。钢筋需要按照设计图纸进行制作和绑扎,预应力孔道预留,锚下垫板及各类预埋筋、预埋件的安装必须符合设计图及施工规范的要求。

混凝土浇筑

混凝土浇筑是将混凝土材料倒入模板内,通过振捣器使其密实,从而形成空心楼板的过程。混凝土的配料拌合需要严格按照配合比控制,以保证混凝土的质量。浇筑时,混凝土应从梁的一端向另一端采用水平分层、纵向分段的斜层法灌注,斜层倾斜倾角一般控制在20-25度之间。

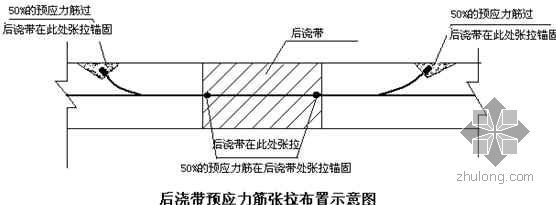

预应力张拉

预应力张拉是通过施加预应力来提高结构的承载能力和稳定性。在混凝土达到设计强度的80%后,可以进行张拉。张拉应采用对称张拉的方式,使用前应对张拉设备进行标定效验,操作人员需严格遵守操作规程。

孔道压浆

孔道压浆是为了填充预应力管道,保护预应力钢筋不受腐蚀,并将预应力钢筋的荷载传递到混凝土中。压浆前需要注意观察锚固状况,确保没有滑丝现象。

养护

养护是保证混凝土强度和耐久性的关键环节。在混凝土初凝后,应及时进行洒水养护,保持混凝土表面的湿润状态。养护时间通常不少于7天。

吊装与存放

空心楼板在预制完成后,需要进行吊装和存放。吊装时应注意吊点位置的选择,通常位于支座中心线附近。存放时应确保堆放场地平整坚实,构件按吊运及安装次序顺号堆放,并有适当通路,防止越堆吊运。

以上就是空心楼板施工的基本工艺流程。需要注意的是,具体的施工细节可能会根据不同地区、不同项目以及不同的设计要求有所差异。因此,在实际施工中,应严格按照设计图纸和施工规范进行操作。
