砖混加钢结构改造设计实例（住宅钢结构改造设计步骤）

锡林郭勒盟钢结构施工工程10秒前1阅读0评论

在住宅钢结构改造设计中，首先进行现场勘查，了解建筑结构现状、使用功能及用户需求。根据建筑物的具体情况，选择合适的钢结构设计方案，包括结构形式、材料选择和构件尺寸等。进行钢结构深化设计，绘制详细的施工图纸，并计算钢结构的重量、支撑系统和连接方式。编制预算，包括材料成本、人工费用和机械使用费等，并进行经济性分析。完成施工前的准备，包括施工现场布置、安全措施制定、技术交底等，以确保工程顺利进行。整个改造设计流程需要遵循相关规范和标准，确保结构安全、稳定和可靠。

一、砖混加钢结构改造设计实例

（一）某厂房改造实例

工程概况
- 有一老旧砖混结构厂房，层数为单层，由于生产规模扩大，需要对其进行改造以增加内部空间和承载能力，决定采用钢结构进行改造。原砖混结构存在墙体承载能力有限，空间布局受限等问题。
改造设计步骤
- 施工前准备工作
  - 施工方案设计：
    - 委托专业结构设计师进行方案设计。考虑结构安全性方面，根据原建筑的结构特点和现有条件，对新钢结构的承载能力和稳定性进行详细计算。例如，原厂房的基础情况需要进行检测评估，以确定能否满足新结构的附加荷载要求。在施工可行性方面，钢结构的施工方式和工艺选择了适合现场条件且能尽量减少对原有结构干扰的方案。比如采用小型起重机配合人工安装钢构件，避免大型设备进场对原地面的破坏。经济性上，合理利用原有结构，避免不必要的拆除和重新建造，如保留部分原有的砖混墙体作为分隔墙，只拆除影响新结构布局的墙体。
  - 安全规划：
    - 进行详细的安全规划和风险评估。制定合理的施工计划，施工现场设置明显的警示标识，指示出危险区域，像在拆除墙体周围设置“危险，请勿靠近”的标识。工人配备个人防护装备，如安全帽、安全带、防护手套等，并接受必要的培训和指导，包括钢结构安装操作规范、高处作业安全注意事项等。严格执行施工安全规程，确保施工过程中的安全，例如在动火焊接作业时，配备灭火设备并设置专人监护。
  - 施工材料准备：
    - 钢结构方面，根据设计方案，准备所需的钢材和构件。材料应符合国家相关标准，并经过质量检验合格，如选用Q345B钢材制作钢柱和钢梁。施工工具准备了必要的设备，包括起重机械、切割设备、电焊机等。其他材料如螺丝、螺栓、焊条等也根据具体需要准备，螺栓选用高强度螺栓以确保连接牢固。
- 施工步骤
  - 砖体拆除：
    - 按照设计方案和施工计划，逐层拆除砖体，注意安全操作，避免对原有结构造成二次损伤。拆除时采用小型破碎工具，从顶部向下逐步拆除，同时对周边结构进行监测，防止拆除过程中引起相邻墙体的倒塌。

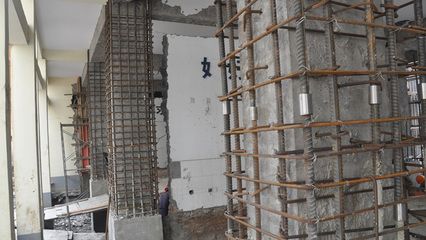

  - 原有结构加固：
    - 在拆除砖体后，对原有结构进行加固处理。采用加固板、加固钢筋等方式，以提高结构的承载能力和稳定性。例如在原有的砖混基础上植入钢筋，浇筑混凝土加固基础，增强其承载能力以适应新钢结构的荷载传递。
  - 钢结构搭建：
    - 在原有结构加固完毕后，开始搭建钢结构。按照设计方案，逐步安装钢柱、钢梁和钢框架等钢结构构件。施工过程中严格按照安全要求进行操作，确保结构的质量和稳定性。钢柱安装时采用水准仪和经纬仪进行垂直度校正，钢梁安装时保证其水平度和与钢柱的连接牢固性。
  - 焊接与连接：
    - 钢结构搭建完成后，进行焊接和连接工作。焊接要求符合国家标准，确保焊缝的质量和强度。连接方式采用螺栓连接和焊接连接相结合的方式，对于重要部位采用焊接连接保证整体结构的稳定性，对于便于拆卸和调整的部位采用螺栓连接。
  - 配套设施安装：
    - 在钢结构搭建完成后，进行配套设施的安装，包括电力设备、通风设备、消防设备等。安装过程按照相关规范和要求进行，确保设备的正常使用。例如电力设备的布线按照电气安装规范进行，通风设备的选型根据厂房的空间大小和通风要求确定。
- 施工后收尾工作
  - 环境整理：
    - 施工完成后，对施工现场进行环境整理工作。清理垃圾和废料，保持现场的整洁。将拆除的砖体废料、钢结构加工边角料等统一运离现场进行处理。
  - 检验和验收：
    - 完成施工后，需要进行检验和验收工作。检查钢结构的质量和安全性是否符合相关标准，确保施工质量和安全。例如对钢结构的焊缝进行无损检测，对结构的整体稳定性进行加载试验等。
  - 档案归档：
    - 将施工过程中的相关材料、证明和文件整理归档，以备将来的参考和查阅，包括设计图纸、施工方案、材料检验报告、验收记录等。

（二）某住宅局部改造实例

工程概况
- 某多层砖混住宅，由于业主想要将底层部分空间改造成商业用途，需要对底层的结构进行改造。原砖混结构的底层墙体布局不适合商业空间的大开间需求，且承载能力有限，需要增加钢结构来满足新的功能要求。
改造设计步骤
- 施工前准备工作
  - 施工方案设计：
    - 结构设计师对原建筑进行详细勘察后，制定施工方案。在结构安全性方面，考虑到原住宅的整体结构稳定性，新钢结构与原砖混结构的连接节点设计非常关键。施工可行性上，由于是住宅改造，需要考虑对周边居民生活的影响，尽量缩短施工周期。经济性方面，在满足功能需求的前提下，减少不必要的结构改动。
  - 安全规划：
    - 进行安全规划，制定施工计划。施工现场设置警示标识，工人配备防护装备并进行培训。因为是在住宅区内施工，特别要注意噪音和粉尘的控制，如采用低噪音的施工设备，设置洒水降尘措施。
  - 施工材料准备：
    - 根据设计方案准备钢材构件、施工工具、螺丝螺栓等辅助材料。钢材选用符合住宅建筑要求的环保型钢材。
- 施工步骤
  - 砖体拆除：
    - 按照设计拆除底层部分墙体，采用人工拆除为主的方式，减少对周边结构的振动影响。拆除过程中对保留墙体进行支撑保护。
  - 原有结构加固：
    - 对拆除墙体周边的原结构进行加固，采用增加构造柱和圈梁的方式，提高原砖混结构的整体性和承载能力。
  - 钢结构搭建：
    - 搭建钢结构框架，钢柱和钢梁的安装严格按照设计要求进行。在与原砖混结构连接部位，采用特殊的连接构造，如设置预埋件，确保连接牢固可靠。
  - 焊接与连接：
    - 进行焊接和连接工作，保证焊缝质量和连接强度。焊接操作时注意防火措施，避免引发火灾。
  - 配套设施安装：
    - 安装商业所需的配套设施，如照明系统、空调系统等，按照商业建筑的规范进行安装调试。
- 施工后收尾工作
  - 环境整理：
    - 施工完成后清理现场垃圾和废料，恢复周边环境的整洁。
  - 检验和验收：
    - 进行结构和设施的检验验收，确保改造后的结构安全和设施正常运行。
  - 档案归档：
    - 整理归档施工相关资料。
