空心楼板设计效果图

空心楼板设计概述

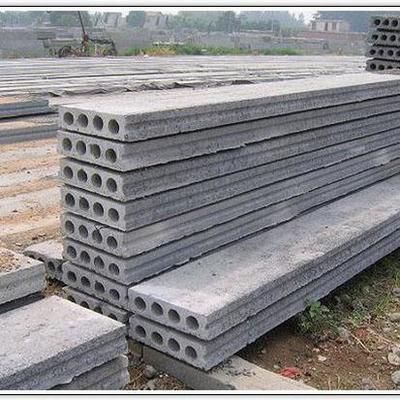

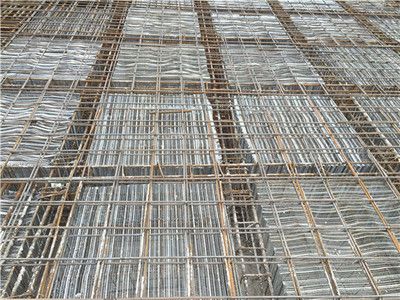

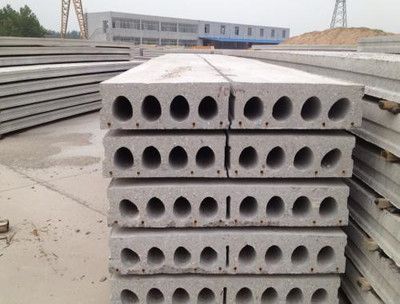

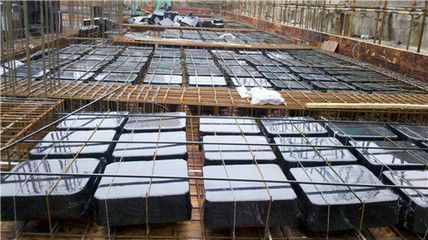

空心楼板是一种常见的建筑结构形式，它通过在楼板中预置空心模块，形成空腔结构，从而达到减轻结构自重、节约混凝土用量、提高隔音隔热效果等目的。这种设计不仅能够满足建筑的功能需求，还能优化建筑的物理性能和经济性。

空心楼板设计图纸资源

虽然我无法直接提供空心楼板设计的效果图，但可以为您提供一些关于空心楼板设计图纸的资源信息。这些图纸通常包含了设计说明、结构平面图、配筋图等重要信息，可以帮助设计师更好地理解和应用空心楼板设计。

土木在线资源

土木在线网站提供了多种空心楼板设计的CAD图纸资源，包括但不限于现浇空心楼板设计施工说明、楼板配筋详图、楼板开洞大样图等。这些图纸涵盖了不同类型的建筑，如高层建筑、车库等，设计精准，内容详实，可供设计师下载参考。

现浇空心板图集

此外，还有专门的现浇空心板图集资源，包含了各种跨度的实心和空心板设计，以及桥型布置图、桥台构造图等。这些图集同样适用于设计师进行学习和参考。

结语

如果您需要获取具体的空心楼板设计效果图，建议联系专业的建筑设计机构或使用专业的建筑设计软件进行模拟和渲染。同时，您也可以参考上述提供的设计图纸资源，以便更深入地了解空心楼板的设计理念和技术细节。
