空心楼板是一种建筑结构，它主要由钢筋混凝土制成，内部为空腔。这种结构具有轻质、高强度和良好的抗震性能，因此在现代建筑中得到广泛应用。，，我们来了解一下空心楼板的结构和特点。空心楼板的结构特点是其内部为空腔，这有助于减轻楼板的自重，提高建筑物的抗震性能。由于内部为空腔，楼板的厚度可以相对较薄，从而节省空间。，，我们来讨论一下施工工艺。空心楼板的施工工艺主要包括以下几个步骤：设计、制作钢筋笼、浇筑混凝土、养护和拆模。在设计阶段，需要根据实际需求确定楼板的形状、尺寸和荷载等参数。在制作钢筋笼时，需要按照设计要求将钢筋绑扎好。在浇筑混凝土时，需要控制好混凝土的配合比和浇筑速度。在养护阶段，需要对楼板进行适当的养护，以保证混凝土的强度和耐久性。在拆模阶段，需要按照设计要求和施工规范进行拆模操作。，，空心楼板是一种具有良好性能的建筑结构，它的设计和施工工艺都相对复杂。随着技术的不断进步，空心楼板的应用范围也在不断扩大，未来将会有更多的建筑物采用这种结构形式。

空心楼板结构图解

空心楼板的基本概念

空心楼板是一种预制楼板，其特点是内部有空心结构，通常由小的混凝土空心盒作为单元体，各盒用钢筋相连，缝隙中浇筑混凝土。这种结构可以节省材料且楼板重量较轻，多用于高层建筑中。

施工工艺

以下是空心楼板的施工工艺流程：

1. 测量放线：测量确定板底标高。
2. 支楼板模板：现浇混凝土空心楼板模板采用钢模板，钢模板铺在木龙骨上。
3. 刷脱模剂：为了便于后续工序，需要在模板表面刷脱模剂。
4. 绑扎楼板底筋：这是钢筋工程的一部分，为混凝土浇筑做准备。
5. 放置垫块：为了保证钢筋的位置，需要放置垫块。
6. 水电预埋，洞口预留：根据电器、水暖施工图进行管线洞口的预埋、预留。

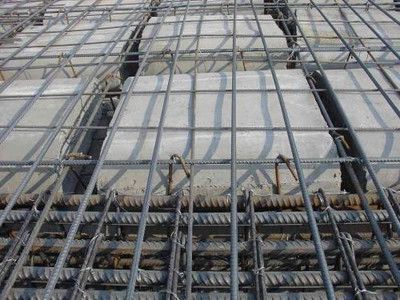

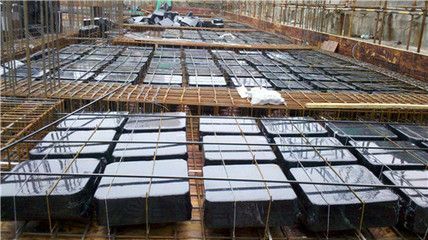

7. 安置薄壁空心管：这是形成空心楼板的关键步骤，需要按一定规则放置。
8. 绑扎板面筋：继续钢筋工程，完成板面钢筋的绑扎。
9. 检查：在浇筑混凝土前，需要进行全面检查。
10. 浇注振捣混凝土：这是形成空心楼板的主要步骤，需要使用振捣棒保证混凝土的密实度。
11. 养护：混凝土浇筑后需要适当的养护以保证其强度。
12. 拆模：当混凝土达到一定强度后，可以拆除模板。

结构特点

空心楼板的结构特点包括：

• 减轻自重：由于内部为空心结构，楼板的自重得以减轻。
• 减少混凝土用量：相比实心楼板，空心楼板使用的混凝土量更少。
• 增加跨度：空心结构使得楼板能够跨越更大的距离。
• 降低层高：由于自重减轻，可以降低建筑的层高。
• 良好的隔音隔热效果：空心结构有助于提高楼板的隔音和隔热性能。

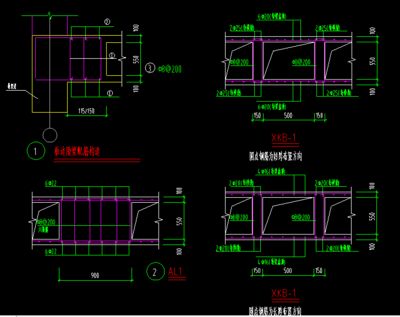

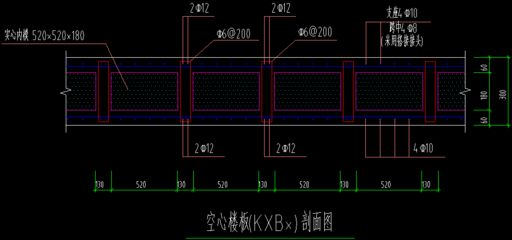

结构图解

虽然我无法直接提供图片，但您可以参考以下描述来想象空心楼板的结构图解：

• 单元体：小的混凝土空心盒作为基本单元体，这些单元体通过钢筋相连。
• 空心部分：每个单元体内部都有空心部分，这些空心部分不参与结构受力，但有助于减轻自重。
• 钢筋连接：单元体之间通过钢筋相连，形成一个整体的楼板结构。
• 混凝土浇筑：在单元体之间的缝隙中浇筑混凝土，进一步增强楼板的整体性和稳定性。

通过上述描述，您可以更好地理解空心楼板的结构特点和施工工艺。如果您需要具体的结构图解，建议查阅相关的建筑图纸或咨询专业的建筑师和工程师。
