空心楼板施工图片大全

关于您的问题，根据搜索结果并没有找到直接的答案，但是可以提供一些关于空心楼板的相关信息：

空心楼板的定义和优势

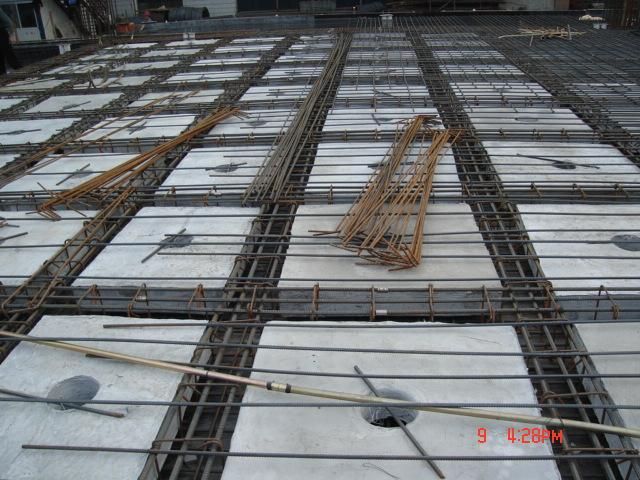

空心楼板是一种预制的混凝土楼板，其特点是内部有圆形或异型的中空孔。这种设计使得楼板既轻便又具有较大的跨度能力，同时减少了混凝土的使用量。空心楼板通常由小的混凝土空心盒作为单元体，各单元通过钢筋连接，缝隙中浇筑混凝土。这种结构不仅节省了材料，还减轻了自重，增加了跨度，降低了层高，且具有良好的隔声隔热效果。

空心楼板的施工工艺

空心楼板的施工工艺主要包括以下几个步骤：

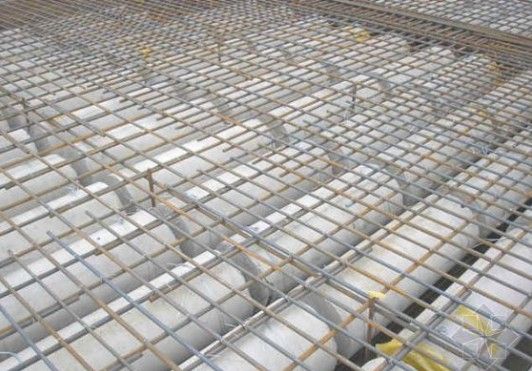

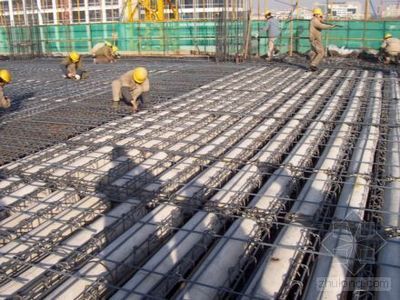

1. 定位设计：在施工前，需要进行BDF空心管的定位设计，确保楼板结构上、下翼缘的厚度。BDF空心管在楼板中的竖向位置控制至关重要。
2. 施工过程控制：在施工过程中，要准确控制构件位置，确保施工成品的质量。整个安装过程需要严格监控，以控制BDF空心管及定位钢筋网片的上浮量在规定范围内。
3. 混凝土浇筑：在空心楼板的施工中，混凝土的浇筑是一个关键环节。需要确保混凝土振捣密实，以保证楼板的整体性和稳定性。

空心楼板的应用

空心楼板技术主要适用于大跨度、大空间、大载荷的建筑中。它可以有效地解决结构设计层高受限的问题，广泛应用于商业中心、高层建筑等场所。

空心楼板的图集和资料

对于希望深入了解空心楼板施工的人来说，可以参考一些专业的图集和资料。这些图集提供了详细的构造细节和设计图样，可以帮助设计师和工程师更好地理解和应用空心楼板技术。

综上所述，虽然没有找到直接的空心楼板施工图片大全，但上述信息可以为您提供关于空心楼板施工的详细描述和理解。如果您需要更多的具体图片或施工细节，建议咨询专业的建筑师或工程师，或者查阅相关的专业书籍和图集。
