摘要：本文提出了一种适用于空心板吊装的方案，旨在提高施工效率和安全性。该方案主要包括以下几个步骤：根据施工现场的实际情况，选择合适的吊装设备，如履带吊或汽车吊等。对空心板的尺寸、重量和形状进行精确测量，以确保吊装过程中的准确性。制定详细的吊装计划，包括吊装顺序、时间安排和安全措施等。执行吊装操作，并在完成后进行检查和验收。通过此方案的实施，可以有效降低施工风险，提高工程质量，确保项目顺利完成。

以下是一个空心板吊装方案：

一、工程概况

在[具体工程名称]项目中，涉及空心板的吊装作业。空心板的吊装包括起吊、运输、装卸和安装等环节，如桥梁建设中的桥面空心板梁吊装，或者建筑室内吊顶空心板的吊装等场景。

二、施工准备

（一）人员准备

1. 组建专业的施工队伍，如对于桥梁空心板吊装，起重安装队需明确分工，总计[X]人（转运垫木、道轨人员不计入）。指定专人负责指挥，全体施工人员必须熟悉统一规定的指挥信号（手势、旗语、哨声等），并且严格遵守，不得随意变更，防止产生误会 。
2. 施工指挥人员要对空心板结构物的技术特点、安装要求、前后顺序、设计的特殊要求以及机具的主要性能都有切实的掌握，确保指挥无误 。

（二）机械设备准备

1. 根据工程实际情况，选择合适的吊装设备。例如在桥梁空心板梁吊装时，可采用[具体设备如70、道轨、垫木、运梁吊车及其配套设备等]，这些设备要在吊装前[规定天数（如10天）]进场拼装、调试，保证其正常运转，安全可靠 。
2. 对于室内空心板吊顶施工，要准备好电钻、螺丝刀、锤子、锯子等基本工具；以及扣钉、膨胀螺栓、螺丝等固定件；角尺、量角器、木块等辅助工具等 。

（三）材料准备

1. 确认空心板材料的数量、规格、质量等符合设计要求。对于需要涂装或密封的空心板，准备好胶水、密封胶、涂料等装饰材料。
2. 在桥梁空心板吊装中，如果有特殊要求（如先张法预应力砼空心板），要确保其砼强度达到设计要求值，并且资料完整，同时准备好运输过程中防止破坏的保护材料（如保护槽口处砼的材料）等 。

（四）场地准备

1. 在室外桥梁等大型空心板吊装时，首先要完成起重机械及空心板梁移位通道（轨道）等地基的整平、压实工作，消除危及起重机械和空心板梁失稳的因素，在起重机械工作有效半径和有效高度3m宽的范围内，不得留有障碍物 。
2. 室内空心板吊顶施工时，要清理施工现场，保持整洁，获得工程设计图纸和施工图纸，安排好施工的起止时间 。

三、构件验收

1. 吊装前，对空心板各部位尺寸进行丈量、外观检查，检验砼强度是否达到吊装要求（对于砼空心板）。对端部等隐蔽部位提前验收，检查空心板的预埋件位置是否正确。如桥梁空心板梁砼强度必须达到设计要求值且保证其资料的完整 。
2. 对于室内空心板吊顶的空心板材料，要检查其平整度、尺寸精度等是否符合安装要求，确保没有损坏或变形的情况。

四、主要施工方法

（一）室外桥梁空心板吊装

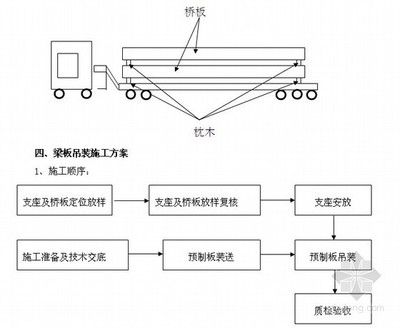

1. 运输
   • 在运输预应力混凝土空心板时，一定要采取措施，防止预应力产生的负弯矩对板起破坏作用。例如采用合适的支撑方式和固定装置，确保空心板在运输过程中的稳定性 。
   • 根据运输路线和现场实际情况，选择合适的运输车辆和设备，保证空心板能够安全、高效地运输到吊装地点。
2. 吊装
   • 采用设吊孔穿束兜板底加扁担梁的吊装方法（对于预制空心板），吊装时注意采取措施保护槽口处砼。在吊装过程中，要严格按照操作规程进行操作，确保吊装设备的起吊能力满足空心板的重量要求，并且保持平衡和稳定 。
   • 根据设计要求和现场测量放样的结果，将空心板准确地吊装到预定位置，如桥梁的支座上方。
3. 安装
   • 空心板安装顺序按照上部构造施工顺序进行：预制空心板安装→空心板铰缝封底缝（砂浆强度达到设计强度等级的50%后浇筑铰缝）→浇筑桥面铺装层→安装附属设施。在安装过程中，要注意空心板之间的连接和对齐，确保整体结构的稳定性和安全性 。

（二）室内空心板吊顶吊装

1. 安装支架
   • 根据设计图纸和施工图纸，在天花板或墙壁上标出支架的位置；使用电钻在标出位置上打孔，并插入扣钉或膨胀螺栓；将支架安装在已准备好的固定点上，并使用螺丝固定 。
2. 安装横梁
   • 在支架之间根据设计图纸和施工图纸，确定横梁的位置和数量；使用角尺和量角器确保横梁的水平度和垂直度；使用螺丝将横梁固定在支架上 。
3. 安装空心板
   • 根据设计图纸和施工图纸，量取所需的空心板尺寸，并使用锯子进行切割；将切割好的空心板放置在横梁上，并使用木钉或螺丝将其固定在横梁上；确保相邻空心板之间的间隙均匀，可以使用木块等工具来调整；使用胶水或密封胶填充空心板与支架之间的缝隙，增加其稳固性和密封性 。

五、注意事项

（一）安全方面

1. 施工人员需要佩戴好防护设备，如安全帽、口罩、手套等。特别是在室外桥梁空心板吊装时，由于吊装设备和空心板重量较大，存在较大的安全风险，更要严格执行安全防护措施 。
2. 在操作电钻、吊车等工具和设备时要注意安全，避免意外伤害。例如在室内空心板吊顶施工中，操作电钻时要防止触电和钻孔时的飞溅物伤人；在室外吊装时，吊车操作要严格按照操作规程，防止吊装物坠落等事故发生。
3. 严禁在施工现场吸烟，以防火灾的发生。尤其是在室内施工时，存在较多易燃材料，火灾风险更高，必须严格遵守禁烟规定 。

（二）质量方面

1. 注意空心板的安装顺序和方向，确保安装正确。无论是室外桥梁空心板还是室内吊顶空心板，安装顺序和方向错误都可能导致结构不稳定或者影响后续施工工序的进行。
2. 在涂装和装饰过程中（针对室内空心板吊顶），注意通风和保护好周围环境。选择合适的涂料，按照规范进行涂装操作，保证涂装质量的同时，也要避免涂料对室内环境造成污染。

（三）其他方面

1. 施工现场应保持整洁，避免杂物滑落伤人或阻碍施工进程。在室外桥梁施工时，要及时清理场地内的杂物，防止影响吊装设备的移动和操作；在室内施工时，保持场地整洁有助于提高施工效率和保证施工安全。
2. 在室外桥梁空心板吊装时，要根据天气情况合理安排施工，如避免在强风、暴雨等恶劣天气条件下进行吊装作业，以免发生危险。
