注浆加固施工方案设计是一种通过在土壤、岩石或混凝土结构中注入特定材料来增强其承载能力、稳定性和抗裂性能的工程方法。该方案的设计旨在确保加固效果达到预期目标，同时考虑成本、工期和环境影响等因素。，，在设计过程中，首先需要对被加固的结构进行详细的调查和评估，了解其结构特点、受力情况以及潜在的安全隐患。根据这些信息选择合适的注浆材料，如水泥、水泥浆、树脂等，并根据实际需求调整其配比和性能。制定详细的施工计划，包括注浆设备的选型、布置方案、注浆参数设定以及施工流程的优化等。，，在整个施工过程中，需要严格控制注浆质量，确保注浆深度、压力和速度等参数符合设计要求。还需要对施工过程中可能出现的问题进行预测和处理，如注浆不均匀、孔洞形成、材料浪费等。通过现场监测和检测手段对加固效果进行评估，确保达到预期目标。

一、注浆加固施工方案设计的前期准备

1. 工程勘察
   • 对施工场地的地质条件进行详细勘察是至关重要的。包括土壤类型（如砂土、粉土、粘性土等）、地层结构、地下水位等信息。例如，如果是在砂土地区进行注浆加固，注浆材料的选择和注浆工艺可能与在粘性土地区有所不同。
   • 了解既有建筑物或结构物的基础类型、结构形式、荷载情况等。这有助于确定注浆加固的目标和要求，如提高地基承载力的具体数值或者控制结构沉降的范围等。
2. 确定加固目标
   • 明确注浆加固的目的，是为了防渗堵漏、提高地基土的强度、增加地基土的变形模量，还是控制地层沉降等。不同的目标会影响注浆材料的选择和注浆工艺的设计。例如，若以防渗堵漏为主要目的，可能会优先考虑化学浆材，其具有较好的防渗性能。
   • 根据工程需求，设定具体的加固指标，如地基土强度提高的幅度、沉降控制的精度等。

二、注浆材料的选择

1. 粒状浆材
   • 水泥浆
     • 水泥浆是最常用的粒状浆材之一。它具有来源广泛、价格相对较低、强度较高等优点。在一般的地基加固工程中，如对软弱地基进行加固，经常采用水泥浆或水泥粉煤灰浆液。
     • 水泥浆的水灰比需要根据具体工程要求进行调整。例如，在某些基底注浆加固设计中，水灰比为0.6 - 1.0。
   • 其他粒状材料
     • 除了水泥浆，还可以根据实际情况在浆材中添加其他粒状材料，如砂等。这可以改善浆材的某些性能，如增加浆材的稠度，提高对较大孔隙或裂缝的填充能力。
2. 化学浆材
   • 硅酸盐（水玻璃）
     • 水玻璃是一种常用的化学浆材。它具有较好的速凝性能，常与水泥浆配合使用形成双液浆。在一些注浆加固工程中，如普通水泥 - 水玻璃双液浆，其水灰比、水泥浆与水玻璃体积比等参数需要根据工程实际确定，例如水灰比0.6 - 1.0，水泥浆与水玻璃体积比1:1 - 1:0.3，水玻璃浓度30 - 35Be' 。
   • 高分子浆材
     • 高分子浆材具有一些特殊的性能，如较好的柔韧性和粘结性。适用于一些对变形适应性要求较高的加固工程，或者用于处理细小裂缝的注浆加固。

三、注浆工艺设计

1. 钻孔布置
   • 布孔原则
     • 根据加固范围和要求确定钻孔的布置方式。常见的有梅花形布置和矩形布置等。例如，在基底注浆加固设计中，注浆间距为0.5m，采用梅花形布置。
     • 钻孔间距需要综合考虑注浆材料的扩散半径、加固要求等因素。如果注浆材料扩散半径较大，钻孔间距可以适当增大。
   • 钻孔深度
     • 钻孔深度应根据加固地层的深度、基础埋深等因素确定。一般要穿透需要加固的地层，达到设计的持力层或者达到满足加固要求的深度。
2. 注浆方式
   • 压力注浆

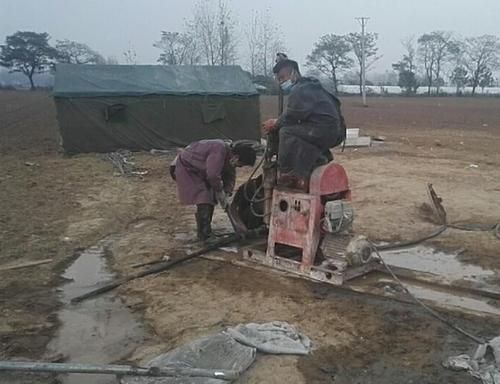

     • 压力注浆是常用的注浆方式。它通过注浆泵施加一定的压力，将注浆材料注入地层或结构物的孔隙、裂缝中。在压力注浆施工工序中，包括钻孔→清管→打管→注浆→拔管→清管等步骤。其中，钻孔时使用电动钻孔机钻至设计标高，注浆时通过灰浆搅拌机搅拌水泥浆，吸入注浆泵内，再通过胶管注入无缝钢管。
   • 渗透注浆、压密注浆和劈裂注浆
     • 渗透注浆适用于孔隙较大的地层，注浆材料通过渗透作用填充孔隙。压密注浆是通过注入浆液挤压周围土体，提高土体的密实度。劈裂注浆则是通过高压使地层产生劈裂，然后浆液填充劈裂形成的缝隙。根据地层条件和加固要求选择合适的注浆方式。

四、注浆施工过程中的质量控制

1. 注浆设备的检查与维护
   • 在注浆施工前，对注浆泵、注浆管道、注浆机等设备进行全面检查，确保设备正常运行。例如，检查注浆泵的压力是否稳定，注浆管道是否畅通无阻等。
   • 在施工过程中，定期对设备进行维护，及时更换损坏的部件，保证注浆施工的连续性和稳定性。
2. 注浆参数的控制
   • 注浆压力
     • 严格控制注浆压力，避免压力过大导致地层过度变形或结构破坏，压力过小则可能使注浆效果不佳。根据地层条件、注浆方式等因素确定合理的注浆压力范围，并在施工过程中实时监测和调整。
   • 注浆量
     • 按照设计要求控制注浆量。注浆量的计算需要考虑加固区域的体积、孔隙率、注浆材料的填充率等因素。在施工过程中，通过计量设备准确控制注浆量，确保加固效果达到设计目标。
   • 注浆速度
     • 合适的注浆速度有助于保证注浆质量。注浆速度过快可能导致注浆材料分布不均匀，过慢则会影响施工效率。根据注浆材料的特性、地层条件等因素确定适宜的注浆速度。

五、注浆加固施工后的检测与评估

1. 检测方法
   • 强度检测
     • 采用原位测试（如静力触探、标准贯入试验等）或室内试验（如对注浆后土体取样进行抗压强度试验等）的方法，检测注浆加固后地基土的强度是否达到设计要求。
   • 密实度检测
     • 利用波速法、密度试验等方法检测土体的密实度变化，评估注浆加固对土体密实度的改善效果。
   • 防渗性能检测
     • 对于以防渗为目的的注浆加固工程，通过渗透试验等方法检测加固后的地层或结构物的防渗性能是否满足要求。
2. 评估与调整
   • 根据检测结果对注浆加固施工的效果进行评估。如果检测结果未达到设计要求，分析原因并采取相应的调整措施，如补充注浆等，直至满足工程要求。
