钢屋架图是一种详细展示钢屋架结构设计、尺寸和连接方式的图纸，其特点包括**简图表示、比例尺标注、单线条绘制以及节点图详述等**方面。这些特点共同作用，使得钢屋架的结构设计和施工变得直观且易于理解。以下是关于钢屋架图特点的相关介绍：，，1. **简图表示**：， - 屋架简图通常被称为屋架示意图或屋架杆件几何尺寸简图，它使用单线条来表达屋架的主要构件，如梁、柱和支撑等的几何尺寸。这种表示方法便于快速识别主要结构和关键尺寸。， - 在简图中，屋架的各个部分通过单线条进行标注，杆件长度直接注在单线条旁边，这样的布局有助于快速定位和理解屋架的基本构造。，，2. **比例尺标注**：， - 屋架简图的比例一般在1:100或1:200，这样的比例可以确保图纸在较小空间内清晰展示所有必要的细节。， - 正确的比例尺不仅有助于精确绘制，还能使图纸在实际应用中具有较好的视觉效果。，，3. **单线条绘制**：， - 屋架简图使用单线条来绘制屋架的每个组成部分，这种方式使得图纸更加简洁明了。单线条的运用使得屋架的结构一目了然，便于阅读和理解。， - 单线条绘制也便于后续的修改和补充，因为修改时只需调整相应的线条长度即可，而无需重新绘制整个图样。，，4. **节点图详述**：， - 屋架的节点图是描述屋架各节点连接方式的重要部分，它提供了屋架在受力时各个杆件如何相互连接的详细信息。， - 节点图的详述有助于工程师和施工人员理解屋架在实际工作中的性能和安全性。，，5. **预埋件详图**：， - 预埋件详图描述了屋架中预埋件的位置和形状，这对于确保屋架的稳定性和安全性至关重要。， - 预埋件的详图有助于施工人员正确安装和固定预埋件，从而保证整体结构的稳固性。

钢屋架图的图示特点

钢屋架图是用于表示钢屋架的形式、大小、型钢规格、杆件组合以及连接方法的图样，它作为金属结构厂或施工单位制作的依据。以下是钢屋架图的一些主要图示特点：

1. 包含多种详图

钢屋架图通常由多种详图组成，包括但不限于以下几类：

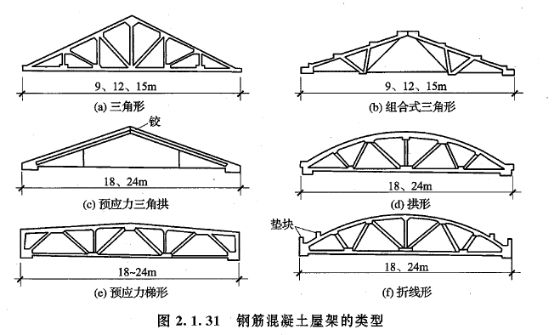

• 屋架简图（又称屋架示意图）：展示钢屋架的整体形态和主要尺寸。
• 屋架详图：包括立面图和节点图，详细展示屋架的构造细节。
• 杆件详图：展示每个杆件的具体尺寸和形状。
• 连接板详图：展示连接板的尺寸和形状，以及如何与其他部件连接。
• 预埋件详图：展示预埋件的尺寸和形状，以及在结构中的位置。
• 钢材用量表：列出所需钢材的种类和数量。
• 说明：提供关于施工和材料使用的附加信息。

2. 使用标准化符号和标注

钢屋架图使用标准化的符号和标注方法，以便于理解和执行。例如：

• 焊缝符号：用于表示焊缝的位置、类型和尺寸。当焊缝分布不规则时，会在焊缝处加中粗实线（表示可见焊缝）或加细栅线（表示不可见焊缝）。在同一张图上，当焊缝的形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸，并加注“相同焊缝符号”。
• 螺栓连接的标注方法：螺栓的代号和标注方法也有特定的标准，以便于识别和使用。

3. 平面布置图

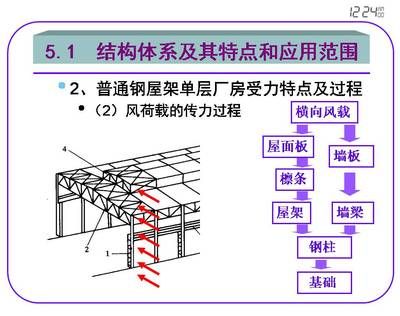

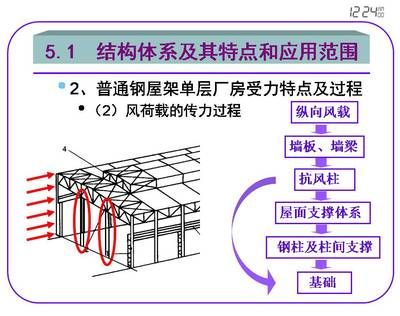

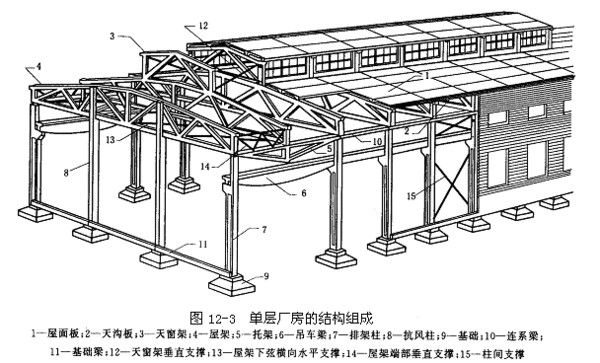

钢屋盖平面布置图展示了屋架和上弦支撑的平面位置和平面形状。在该图中，用粗实线代表屋架和上弦支撑，主要表示其平面位置和平面形状。

4. 立面和剖面图

屋架详图通常包括屋架的立面、上弦平面、下弦平面、剖面、零件大样和材料表。在屋架立面图上，详细标注各种零件的尺寸和位置以及焊缝的做法。

5. 比例和尺寸标注

在CAD制图中，钢屋架图的比例和尺寸标注可能有所不同。例如，轴线可能使用1:25的比例，而其他部分则使用更大的比例。设计师可能会根据具体情况选择适当的方法来处理比例和尺寸标注。

以上就是钢屋架图的主要图示特点，这些特点确保了钢屋架的制造和安装能够准确无误地进行。
