空心楼板加固方案设计图怎么画（空心楼板加固施工流程详解）

摘要：本文详细解析了空心楼板加固方案的设计图绘制过程，并提供了施工流程的详细介绍。介绍了空心楼板的常见类型和特点，以及它们在建筑结构中的重要性。阐述了设计图绘制的基本步骤，包括确定加固目标、选择加固方法、设计加固方案等。详细介绍了施工流程，包括清理楼板、安装支撑系统、施加加固材料、检查验收等环节。总结了空心楼板加固方案设计图绘制和施工流程的重要性，强调了遵循规范操作的必要性。

空心楼板加固方案设计图绘制指南

绘制空心楼板加固方案设计图是一项复杂但重要的任务，需要综合考虑多种因素，包括现有结构的状况、加固材料的选择、施工可行性等。以下是一些关键步骤和要点，帮助你绘制出详细且实用的设计图：

1. 现场勘查与评估

• 测量与记录：详细测量现有空心楼板的尺寸、厚度、位置等参数。
• 评估现状：检查楼板的损坏情况，记录裂缝、变形等缺陷。
• 确定加固需求：根据评估结果，确定需要加固的具体区域和程度。

2. 选择加固方法

• 加设横梁：在空心楼板下安装工字钢或其他类型的横梁，与楼板保持十字形排列.
• 增加楼板厚度：在空心楼板上铺设十字钢筋网，然后浇筑一层混凝土.
• 加固承重墙：在承重墙外侧砌筑一道新墙体，增加楼板与墙面的接触面积.
• 植筋加固：在楼板开洞后，使用植筋技术在洞口周围增加钢筋，确保结构强度.

3. 绘制设计图

• 平面图：绘制楼板的平面布局图，标注现有结构和需要加固的区域。
• 剖面图：绘制楼板的剖面图，显示加固材料的布置和连接方式。
• 节点详图：绘制关键节点的详细图，如横梁与楼板的连接、钢筋网的布置等。
• 材料清单：列出所有需要的加固材料及其规格、数量。

4. 标注与说明

• 尺寸标注：精确标注所有关键尺寸，包括楼板厚度、横梁长度、钢筋间距等。
• 材料说明：在图中标注使用的材料名称、型号、规格等信息。
• 施工说明：提供详细的施工步骤和注意事项，确保施工人员能够正确执行。

5. 审查与审批

• 内部审查：由设计团队内部进行审查，确保设计图的准确性和合理性。
• 专家评审：邀请结构工程师或相关专家进行评审，提出改进建议。
• 客户确认：提交设计图给客户或项目负责人确认，确保满足需求。

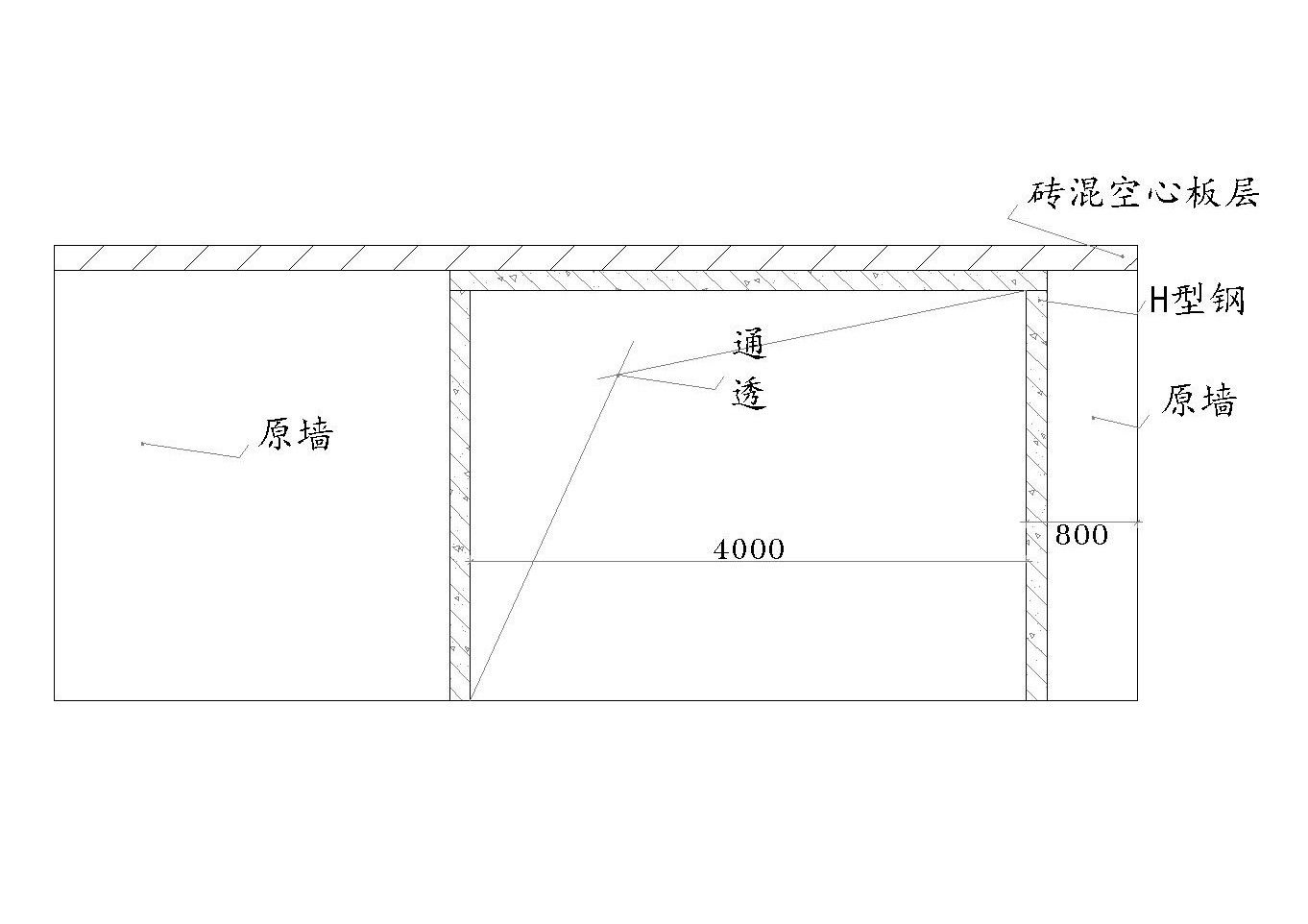

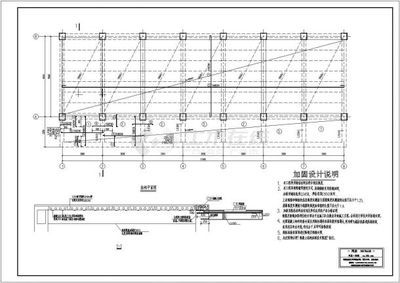

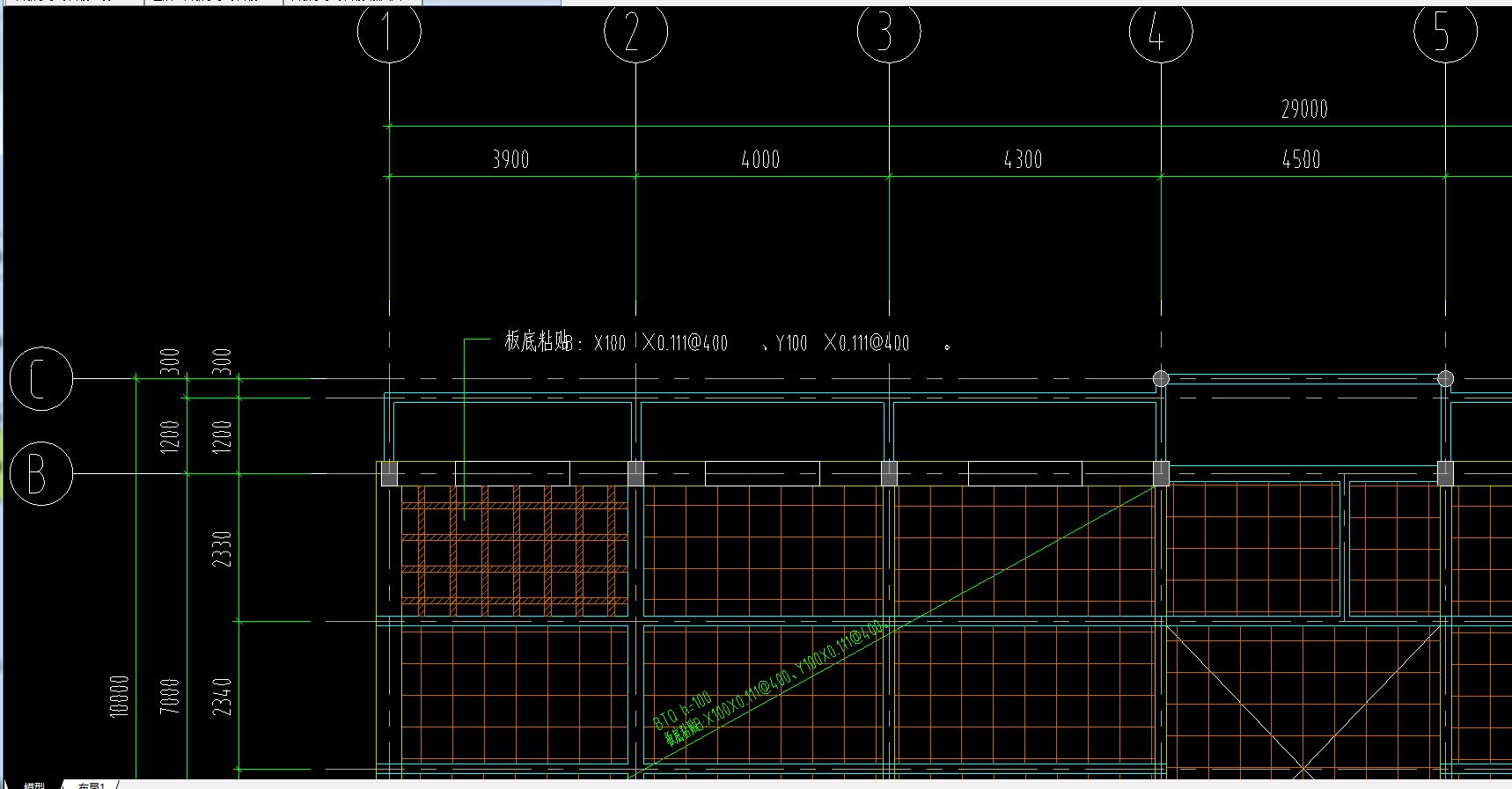

示例设计图

注意事项

• 安全性：确保加固方案能够有效提升结构的安全性，避免潜在的风险。
• 经济性：在保证安全的前提下，选择经济合理的加固方案。
• 施工可行性：考虑施工的可行性和便利性，确保方案能够顺利实施。

通过以上步骤，你可以绘制出一套详细且实用的空心楼板加固方案设计图，为后续的施工提供可靠的指导。
