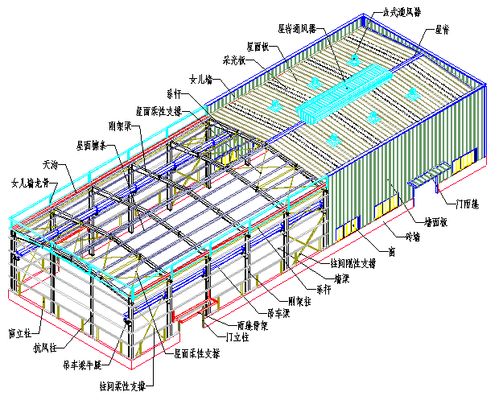

钢结构厂房结构图是一种展示建筑物内部结构和设计细节的图纸。它详细描绘了钢构件的连接方式，如焊接、螺栓连接或铆接，以及支撑系统（如梁、柱和支撑）的设计。结构图还包含了屋面、墙面和地面的结构布局，包括屋顶的坡度、排水系统和隔热层。，，钢结构厂房通常采用高强度钢材制造，这些材料具有很好的抗拉强度和抗压强度，使得厂房能够承受较大的荷载，如设备的重量和风载。钢结构厂房的维护相对容易，因为其主要由金属构成，易于清洁和维护。钢结构厂房在抗震方面也表现出色，因为它们可以吸收和分散地震能量，减少对建筑结构的损害。，，钢结构厂房因其经济性、耐久性和灵活性而成为许多工业和商业项目的首选。

钢结构厂房结构图概述

钢结构厂房是一种主要承重构件由钢材构成的工业与民用建筑设施。它包括钢柱子、钢梁、钢结构基础、钢屋架（或钢屋盖）等组成部分。钢结构厂房因其自重轻、安装施工简便等特点，在大型厂房、场馆、高层等领域得到了广泛应用。

钢结构厂房结构图的分类

钢结构厂房结构图可以根据不同的设计和用途分为多种类型。例如，可以根据厂房的层数分为单层、多层钢结构厂房；可以根据厂房的跨度和柱距分为不同尺寸的钢结构厂房；还可以根据厂房的具体功能分为工业钢结构厂房、办公楼钢结构厂房等。

钢结构厂房结构图的主要内容

钢结构厂房结构图通常包括以下几个方面的内容：

1. 设计说明：这部分内容详细说明了钢结构厂房的设计理念、技术参数、材料选用等方面的信息。
2. 平面图：展示了钢结构厂房的平面布局，包括柱网布置、梁柱位置、门窗位置等。
3. 立面图：呈现了钢结构厂房的外部轮廓和立面细节，如墙面装饰、屋顶形式等。
4. 剖面图：提供了钢结构厂房的垂直切面视图，有助于了解建筑物的高度、楼层分布以及内部空间的构造。

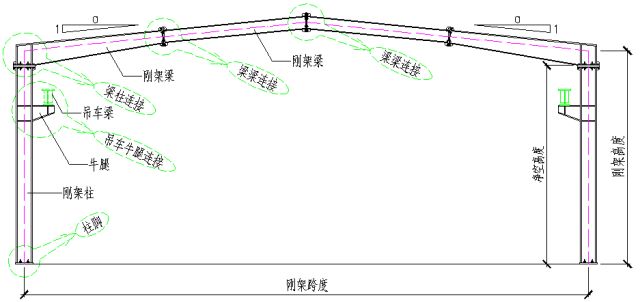

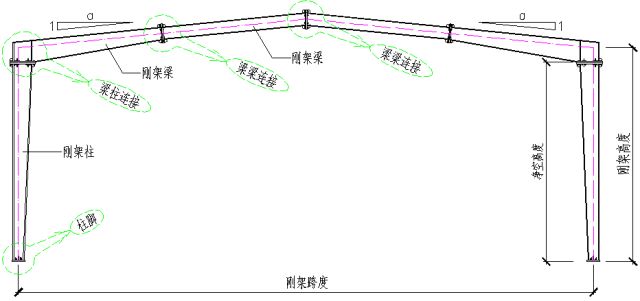

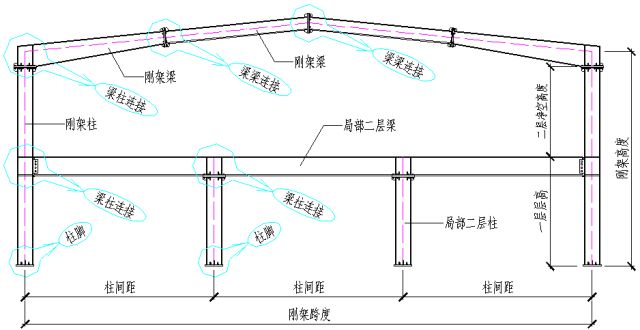

5. 节点图：详细展示了钢结构厂房中各个连接点的构造细节，如柱脚、梁柱连接、屋面支撑等。
6. 详图：包括各种构件的详细尺寸和制造要求，如钢柱、钢梁、檩条等的尺寸标注和加工说明。

钢结构厂房结构图的设计要点

在设计钢结构厂房时，需要考虑以下几个关键点：

1. 安全性：确保钢结构厂房能够承受各种荷载，包括自重、活荷载、风荷载、雪荷载等，并满足相应的抗震要求。
2. 经济性：在保证安全的前提下，尽可能采用经济合理的结构方案，减少材料用量和施工成本。
3. 功能性：根据厂房的使用功能，合理布置内部空间和设备设施，满足生产和运营的需求。
4. 耐久性：选择合适的防腐蚀措施和维护保养方案，延长钢结构厂房的使用寿命。

钢结构厂房结构图的获取途径

设计师可以通过专业的建筑网站下载钢结构厂房的全套CAD图纸，这些图纸通常包括平面图、立面图、剖面图、节点图等多种类型的图纸，内容详实，可供参考和使用。

综上所述，钢结构厂房结构图是指导钢结构厂房设计和施工的重要文件，它包含了丰富的设计信息和技术要求，对于确保钢结构厂房的安全、经济、功能和耐久性至关重要。设计师和工程师应根据具体的项目需求和条件，精心设计和优化钢结构厂房的结构图。
