空心板楼盖结构图（空心板楼盖与实心板对比）

齐齐哈尔钢结构设计9秒前1阅读0评论

摘要：，本文对比分析了空心板楼盖结构和实心板楼盖结构的特点与差异。空心板楼盖通过内部空间的填充，有效减轻了楼板的自重，提高了建筑的整体稳定性和抗震性能。相比之下，实心板楼盖虽然承载力较高，但自重大，且施工过程中需使用大量模板和支撑，增加了成本和工程复杂性。空心板楼盖还具有更好的隔音效果和保温性能，适用于需要良好声学和热工性能的现代建筑中。综合来看，空心板楼盖因其经济、环保和功能性的优势，在现代建筑工程中越来越受到青睐。

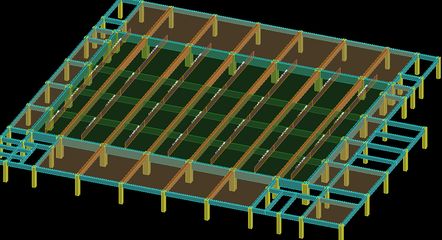

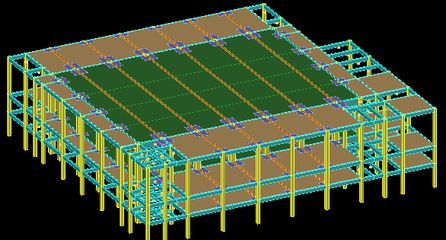

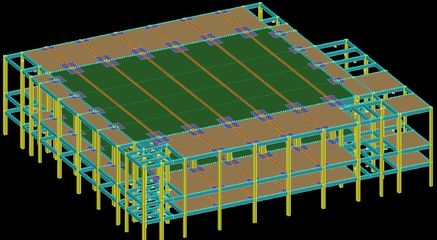

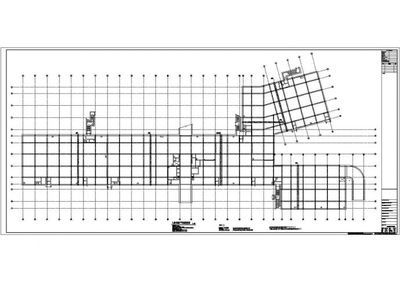

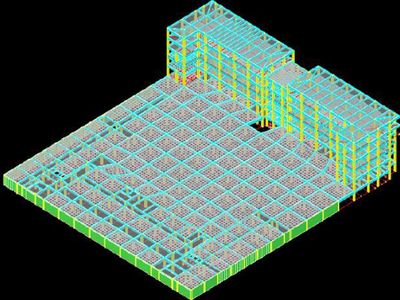

空心板楼盖结构图

结构特点

空心板楼盖是一种常见的建筑结构形式，它通过在预制或现浇的混凝土楼板中设置空心芯模，形成具有空心截面的楼板。这种结构形式具有多种优点，包括节省混凝土用量、减轻结构自重、提高整体刚度和抗震性能等。以下是关于空心板楼盖结构的一些详细信息：

特点	描述
整体刚度	空心楼盖体系相当于一块厚的双向板，整体刚度较大，变形很小，抗震性能好。
自重	因节省了混凝土用量，所以自重比较轻。
施工简便	施工相对简便，速度较快，减少了梁的模板支撑的施工工序，降低了模板的损耗。
隔声保温	楼盖的填充体材料轻质隔热，提高了隔声保温效果。

设计与施工

在设计和施工空心板楼盖时，需要注意一些特定的技术要求和注意事项。例如，填充体的质量控制、钢筋的配置和锚固、混凝土的选用等都是关键因素。以下是设计与施工中的一些要点：

设计要求	描述
钢筋配置	板面未配筋部分钢筋配置需符合设计要求，边支座的锚固应按受拉钢筋锚固。
混凝土要求	石子粒径级配要合理，粗骨料的粒径不宜超过空心板肋宽和板底厚度的1/2，且不得超过25mm。
施工注意事项	应采取切实有效的措施固定芯模，由厂家进行深化，提供抗浮方案，经设计方认可后方可施工。
