确定屋架形式的原则(如何确定屋架形式)
屋架形式的选择是建筑结构设计中的重要环节,它直接影响到建筑物的承载能力、稳定性和耐久性。确定屋架形式的原则主要包括以下几点:,,1. 使用要求:根据建筑物的使用要求和功能特点来确定屋架的形式。对于需要承受较大荷载的结构,可能需要采用桁架或拱架等形式;而对于需要频繁变动位置的结构,则可能需要考虑采用可拆卸式屋架。,,2. 材料性能:考虑建筑材料的性能,如强度、刚度、稳定性等,以确定合适的屋架形式。钢材具有较高的强度和良好的塑性变形能力,因此常用于制作桁架和拱架;而木材则更适合制作梁和柱。,,3. 经济性:在满足使用要求和材料性能的前提下,考虑施工成本和后期维护费用,选择经济合理的屋架形式。这包括考虑构件的加工制造成本、运输安装费用以及长期使用过程中的维修保养费用。,,4. 美观性:屋架形式还应兼顾建筑的整体美观性。曲线形的屋架可以增加建筑的艺术感,而对称的屋架则给人以稳定和庄重的感觉。,,5. 施工条件:施工条件也是影响屋架形式选择的重要因素。在山区或地形复杂地区,可能需要考虑屋架的安装和拆卸难度;而在城市密集区域,则可能需要考虑屋架与周围环境的协调性。

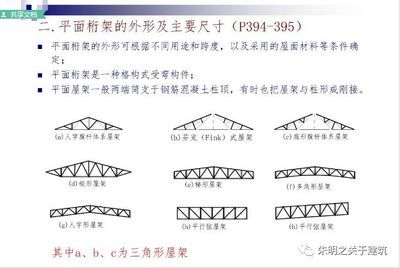

确定屋架形式的原则涉及多个方面,主要包括满足使用要求、受力合理性、制造简便及运输与安装方便、以及综合技术经济效果。以下是对这些原则的详细解释:
1. 满足使用要求
- 三角形屋架:适用于坡度较大(1/3~1/2)的有檩屋盖结构中或中、小跨度的轻型屋面结构中,房屋横向刚度较好。
- 梯形屋架:适用于较大跨度的屋面结构,尤其是需要较大内部空间的建筑。
2. 受力合理
- 弦杆和腹杆:桁架的外形应尽可能与弯矩图相似,以使上下弦杆的轴力分布均匀,腹杆轴力小,用料最省。
- 荷载布置:荷载应尽量布置在节点上,以减少节点弯矩,使杆件受力更加均匀。
3. 制造简单及运输与安装方便
- 材料选择:木桁架通常做成三角形,因为制造简单;钢筋混凝土与预应力混凝土桁架则多采用多边形或梯形。
- 运输与安装:桁架的高度与跨度之比通常为1/6~1/12,以满足运输界限的要求。
- 节点设计:节点板应设计成矩形或梯形,以简化制造和安装过程。
4. 综合技术经济效果好
- 经济性:在满足使用要求的前提下,尽量减少材料和劳动力的使用,降低成本。
- 施工方便:选择易于施工的桁架形式,减少现场作业难度,提高施工效率。
- 结构刚度:确保桁架具有足够的刚度,以保证结构的整体稳定性和安全性。
5. 其他考虑因素
- 屋架高度:屋架的高度应根据建筑设计、刚度和经济三方面的要求确定,同时考虑屋面坡度和运输界限的要求。
- 荷载类型:屋架需考虑多种荷载,包括屋面恒载、屋面可变荷载、风荷载等,这些荷载通常以集中或均布的形式作用于上弦杆或下弦杆。
- 内力计算:在设计过程中,需要进行详细的内力计算,以确保每根杆件的内力组合达到最不利状态,从而保证结构的安全性。
- 截面选择:根据用料经济、连接构造简单、强度和刚度等要求确定杆件的截面形式。
- 节点设计:节点设计应确保杆件的内力通过焊缝传递至节点板,并在节点中心汇交取得平衡。
- 施工图:屋架结构施工图应包括结构安装图和构件详图,以确保制造和安装的准确性。
通过综合考虑以上原则,可以有效地选择和设计出既满足使用要求又具有良好经济性和施工性的屋架形式。
