空心楼板施工方法图片

空心楼板施工方法主要包括以下步骤：在地面上铺设钢筋网，然后浇筑混凝土。待混凝土初凝后，将钢筋网与混凝土一起浇筑到模板中。用振动棒或振捣器对混凝土进行振捣，以消除气泡和孔隙，确保混凝土密实。拆模并养护，等待混凝土达到一定强度后即可使用。

空心楼板施工方法概述

虽然我无法直接提供图片，但我可以为您提供关于空心楼板施工的文字描述，帮助您更好地理解这一施工方法。以下是根据搜索结果总结的空心楼板施工的主要步骤和注意事项：

施工前的准备

在开始空心楼板的施工之前，需要进行一系列的准备工作。这包括现场勘查，以了解施工区域的地质情况和是否存在影响施工的障碍物。此外，还需要根据施工需要采购合格的材料，并对进场的材料进行质量检查。对施工人员进行技术培训和安全教育也是必不可少的，以提高他们的技能水平和安全意识。

施工工序

搭设脚手架和板底模安装

搭设现浇砼空心楼板模板的支架与普通的实心楼板支架不同，板的跨度、厚度相差较大，搭设模板排架前相关技术人员一定要根据经公司安全技术各部门及监理单位审批的排架方案做好安全技术交底工作，严禁施工班组仅凭经验搭设。搭设完成的排架经项目部自检后报监理验收合格方可使用。

线管盒的预留、预埋定位

在施工过程中，预留、预埋设施施工应适时插入。线管盒的预留、预埋较多，管线纵横交错，特别是穿楼板的上下水管道，一旦埋下就不能再轻易凿打和移位；电气管线盒的预埋应尽量减少对楼盖断面的削弱，使线管盒尽可能在芯管间肋处预埋，必要时可以将芯管断开或将芯管锯开，以让出管线的位置。

放底部钢筋、芯管定位线

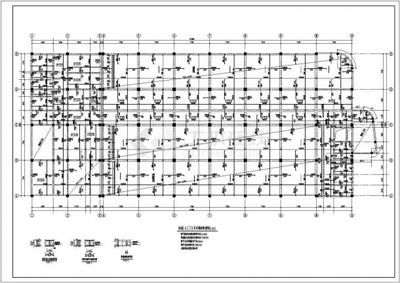

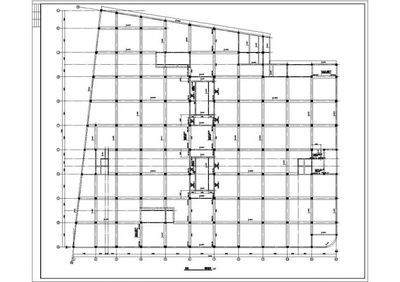

按结构施工图及有关规范图籍要求在模板上放出楼板钢筋布置定位线，具体做法同普通混凝土楼板钢筋定位。根据内模平面布置图在模板上测放出各排内模两端的定位线。

梁板钢筋绑扎

在以上楼板内预埋管线及内模定位线在模板上标出后，即可进行梁板钢筋的绑扎工作。梁钢筋绑扎工序同普通梁。对板底层钢筋网片的绑扎值得注意的是，芯管与芯管接头空隙处2根横筒钢筋（垂直芯筒内模的钢筋）的定位，因内模是靠自身两端的支架固定在底板钢筋内模定位线50（100mm）500（100mm）上的，根据模板上的内模定位线便可确定此两根地板钢筋的位置，所以地板钢筋绑扎应结合筒芯内模的固定。底部双向钢筋绑扎完毕后，请监理进行底部钢筋验收，以免芯管布置完毕后，底部钢筋无法检查，并保证每个芯管在每两个最底层的钢筋之间，同一个方向中间的正上方布置。钢筋绑扎正确为以后芯管的抗浮处理打下基础。
