钢结构与混凝土叠合楼板是现代建筑中常见的一种楼板构造形式。这种设计结合了钢结构的高强度和耐久性以及混凝土的优良承载能力和抗裂性，提供了一种经济且有效的解决方案。在钢-混凝土叠合楼板的制作过程中，首先将预制的混凝土梁放置在钢梁上，随后浇筑混凝土以形成整体结构。这种叠合楼板可以显著减少现场施工的时间和成本，同时提高了结构的抗震性能和耐火能力。钢-混凝土叠合楼板还具有较好的隔音效果，为居住者提供了一个更为安静舒适的环境。钢-混凝土叠合楼板因其独特的构造特点和优越的性能表现，在现代建筑工程中得到广泛应用。

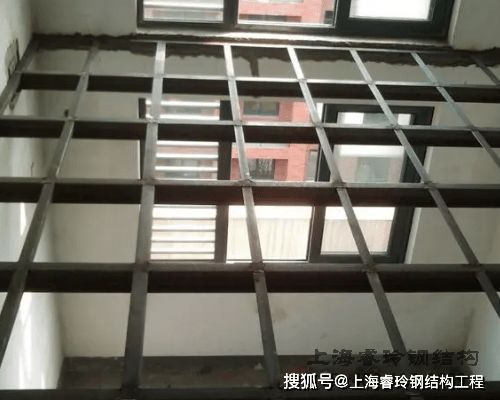

钢结构楼板构造

钢结构楼板是现代建筑中常见的一种楼板形式，它结合了钢结构的强度和混凝土的稳定性，具有多种构造方式和优点。以下是几种常见的钢结构楼板构造形式及其特点：

1. 现浇钢筋混凝土楼板

现浇钢筋混凝土楼板是在施工现场通过模板支设，楼面钢筋绑扎后整体浇筑成型。这种楼板形式在钢结构住宅发展初期使用较为普遍，但由于其模板支设不便，现场湿作业较多，不符合装配式建筑的发展理念，目前已使用较少。但对于住宅当中防水、抗渗性能要求较高的功能区域（如厨房、卫生间），现浇混凝土楼板仍具有一定的优势。

2. 可拆卸钢筋桁架楼承板

可拆卸钢筋桁架楼承板是在钢筋桁架楼承板的基础上优化改进的。该楼板形式不仅继承了钢筋桁架楼承板高效便捷的安装特点，同时在楼板浇筑成型并形成一定强度后，可以通过相关工艺将底部模板进行拆除，从而使得楼板底部具备良好的成型面。该楼板形式目前已广泛运用于钢结构住宅当中。

3. 叠合楼板

叠合楼板是将楼板底部钢筋在工厂绑扎，并预先浇筑底部部分厚度的混凝土。叠合楼板的优势在于现场浇筑前，楼板构件自身可以作为模板，且可以进行工厂化的生产；但其亦存在一定的缺陷，如楼板的整体性不易保证，构件拼缝处的节点较难处理等。当前钢结构住宅使用最为广泛的即为可拆卸的钢筋桁架楼承板，同时随着工程项目经验的不断积累，可拆卸钢筋桁架楼承板的类型（底模种类）、生产工艺及现场安装技术等也在进行优化和改进。

4. 压型钢板混凝土楼板

压型钢板混凝土组合板在对压型钢板混凝土组合版进行验算时，其截面尺寸及配筋要求还应满足相关的构造要求，压型钢板（不包括镀锌层和饰面层）的净厚度不应小于0.75mm，浇筑混凝土时的平均槽宽不应小于50mm。当槽内设置栓钉抗剪连接时，压型钢板的总高度（包括压痕）不应大于80mm。压型钢板顶部混凝土厚度不应小于50mm，混凝土强度不小于C20。

5. 现浇整体混凝土楼板

现浇整体混凝土楼板在钢结构工程中也频繁被设计者所采用，并且考虑到现浇整体混凝土板与钢梁的协同工作的整体性，把混凝土板与钢梁之间的剪切连接件，使混凝土板作为钢梁的翼缘与钢梁组合在一起，整体共同工作形成T形梁。组合梁方案与钢梁方案相比，截面刚度大，梁的挠度可减少1/3~1/2，可节省钢材20%~40%，每平方米造价可降低10%~30%；组合梁方案由于他的整体性强、抗剪性能好，表现出良好的耐震性能；组合梁可利用钢梁做混凝土楼板的模板支撑，以节约费用。

6. 钢-混凝土叠合板组合楼板

钢-混凝土叠合板组合楼盖，与压型钢板组合楼盖和现浇整体组合楼盖相比，钢-混凝土叠合板组合楼盖不仅具有现浇整体组合楼盖的整体性，还能节省支模和吊顶的费用，因此，钢-混凝土叠合板组合楼盖是多层轻钢房屋首选的楼盖形式。但是它有个致命的缺陷，那就是结构层自身厚度较大，直接影响了层高和造价。

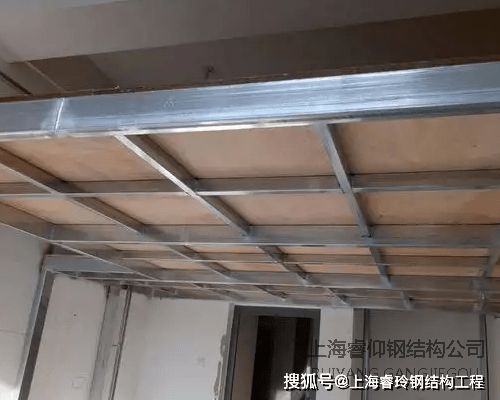

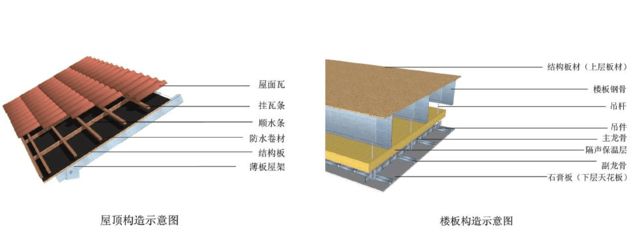

7. 密肋OSB板

密肋OSB板往往作轻钢别墅中的楼板，起楼盖由C型的轻钢龙骨与铺于龙骨上的薄板组成。龙骨一半跨度3.6~4.8m，龙骨高254mm，龙骨间距为600mm，楼面结构板材一半采用OSB板（定向刨花板）龙骨在腹板上开大孔，这样对于管线的穿越与布置极为方便。该楼盖结构体系重量仅为国内传统混凝土楼板体系的1/4~1/6，但是其楼盖的结构高度将比普通混凝土板高100~120mm。
