钢结构厂房建筑图(钢结构厂房建筑图包含哪些内容)
钢结构厂房建筑图通常包含以下内容:,,1. 基础平面图和剖面图,展示建筑物的基础结构和支撑情况。,2. 结构平面图,详细描述建筑物的柱、梁、板等主要承重构件的位置和尺寸。,3. 立面图,展现厂房的外观和立面轮廓。,4. 剖面图,通过不同角度的视图来展示建筑物的内部结构。,5. 节点详图,包括连接各个部分的细部结构,如螺栓连接、焊接等。,6. 材料表,列出所有使用的材料及其规格型号。,7. 施工细节说明,包括安装顺序、注意事项等。,8. 设计说明,对图纸中的特殊要求或技术参数进行解释。
钢结构厂房建筑图概述
钢结构厂房建筑图是指用于指导钢结构厂房建设的设计图纸,这些图纸包含了钢结构厂房的所有必要信息,如设计说明、平面布置图、立面图、剖面图、节点大样等。钢结构厂房主要是指主要的承重构件是由钢材组成的,包括钢柱子、钢梁、钢结构基础、钢屋架、钢屋盖等。
钢结构厂房建筑图的内容
钢结构厂房建筑图通常包括以下几个方面的内容:
图纸类型 | 描述 |
---|---|
设计说明 | 包括工程概况、设计依据、构造做法、材料选用等详细说明。 |
平面布置图 | 显示厂房的平面布局,包括柱网布置、设备位置、通道等。 |
立面图 | 展示厂房的外部形状和高度,包括外墙、屋顶等的详细尺寸。 |
剖面图 | 显示厂房的垂直断面,包括楼层高度、结构层次等。 |
节点大样 | 详细展示关键部位的构造细节,如柱脚、梁柱连接等。 |
钢结构厂房建筑图的获取途径

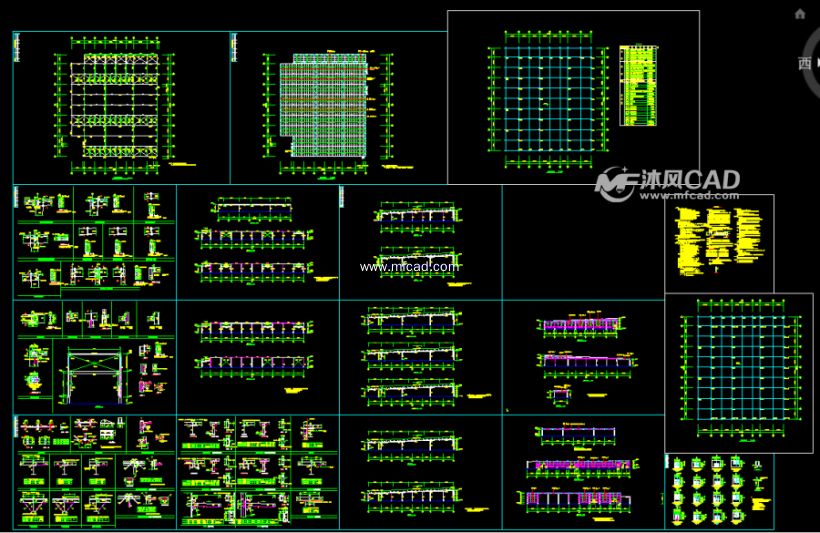

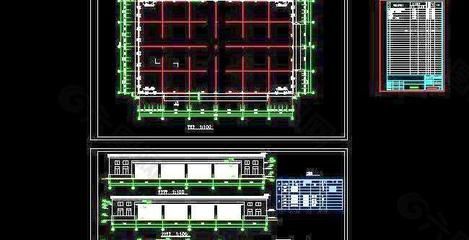

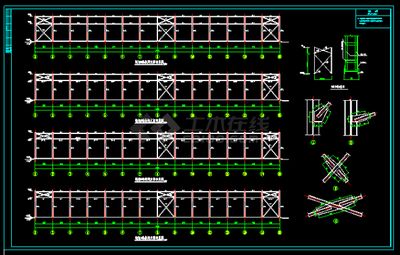

钢结构厂房建筑图可以通过多种途径获取。例如,一些专业的网站提供了钢结构厂房建筑施工CAD图的下载服务,这些图纸内容详实,可供设计师参考使用。此外,一些公司也会提供自己的钢结构厂房设计图纸作为案例分享。
钢结构厂房建筑图的设计要点
在设计钢结构厂房建筑图时,需要注意以下几点:
设计要点 | 描述 |
---|---|
结构安全性 | 确保钢结构厂房能够承受各种荷载,包括自重、活荷载、风荷载、雪荷载等。 |
抗震性能 | 考虑所在地区的地震烈度,确保厂房具有足够的抗震能力。 |
节能环保 | 采用节能材料和设计,减少能源消耗和环境污染。 |
经济合理性 | 在保证质量和安全的前提下,尽量降低成本,提高经济效益。 |
综上所述,钢结构厂房建筑图是钢结构厂房建设的重要依据,包含了设计说明、平面布置图、立面图、剖面图、节点大样等多个方面的内容。在设计过程中,需要考虑结构安全性、抗震性能、节能环保和经济合理性等因素。同时,设计师可以通过专业网站或公司案例获取相关的CAD图进行参考。
