钢结构焊缝超声波检测标准

钢结构焊缝的超声波检测是一项重要的无损检测技术，用于确保焊缝的质量和安全性。以下是根据提供的搜索结果整理的相关标准和检测方法。

主要检测标准

1. 《钢结构工程施工质量验收规范》GB50205

• 该规范规定了钢结构工程的施工质量验收要求，包括焊缝的外观质量和尺寸偏差检测。

2. 《刚焊缝手工超声波探伤方法和探伤结果分级》GB11345

• 该标准详细描述了焊缝手工超声波探伤的方法和探伤结果的分级，是焊缝超声波检测的重要依据。

3. 《钢结构超声波探伤及质量分级法》JG/T203

• 该标准提供了钢结构超声波探伤的具体方法和技术要求，以及焊缝质量的分级标准。

4. 《金属熔化焊焊接接头射线照相》GB/T3323

• 当超声波探伤不能对缺陷做出判断时，可以采用射线检测来验证内部缺陷。

5. 《钢结构焊接规范》GB50661

• 该规范规定了钢结构焊接的质量要求、检测方法和评定标准，是焊缝无损检测的重要参考。

检测内容和要求

1. 内部缺陷检测

• 使用超声波探伤对焊缝进行内部缺陷检测，通常采用全焊透的一、二级焊缝。

2. 外观质量及尺寸偏差检测

• 焊缝外观质量及尺寸偏差检测一般在焊缝焊接完毕后冷却后随时可以进行，如果有迟延性缺陷，应在焊接完毕冷却24小时后进行。

技术评价

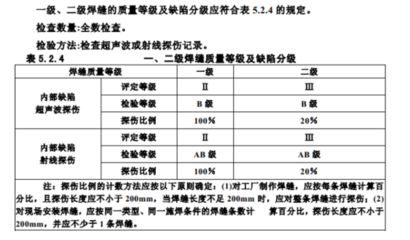

1. 焊缝等级

• 焊缝等级为一级焊缝，按探伤标准缺陷分级结果为II为合格；焊缝等级为二级焊缝，按探伤标准缺陷分级结果为Ⅲ为合格。

2. 缺陷评定

• 缺陷的评定应根据《焊缝无损检测超声检测技术、检测等级和评定》GB/T11345-2013和《焊缝无损检测超声检测验收等级》GB/T29712-2013来进行。

特殊情况下的检测方法

1. 薄钢板焊缝检测

• 对于厚度小于等于8mm的薄钢板焊缝，可以采用高频率、小晶片、大角度、短前沿的横波斜探头，配合高采样频率的超声波检测仪进行手动检测。

综上所述，钢结构焊缝的超声波检测应遵循上述标准和方法，以确保检测结果的准确性和可靠性。
