屋面梁表示方法

屋面梁是建筑结构中的重要组成部分，它不仅支撑屋顶的重量，还确保了建筑物的稳定性和安全性。屋面梁的设计、施工和维护对于整个建筑的质量和耐久性至关重要。本文将探讨屋面梁表示方法的各个方面，包括其定义、分类、设计要点、施工过程以及维护策略。我们将深入讨论如何通过准确的表示方法来确保屋面梁的正确安装和性能，从而为建筑提供稳固的基础。

屋面梁的表示方法

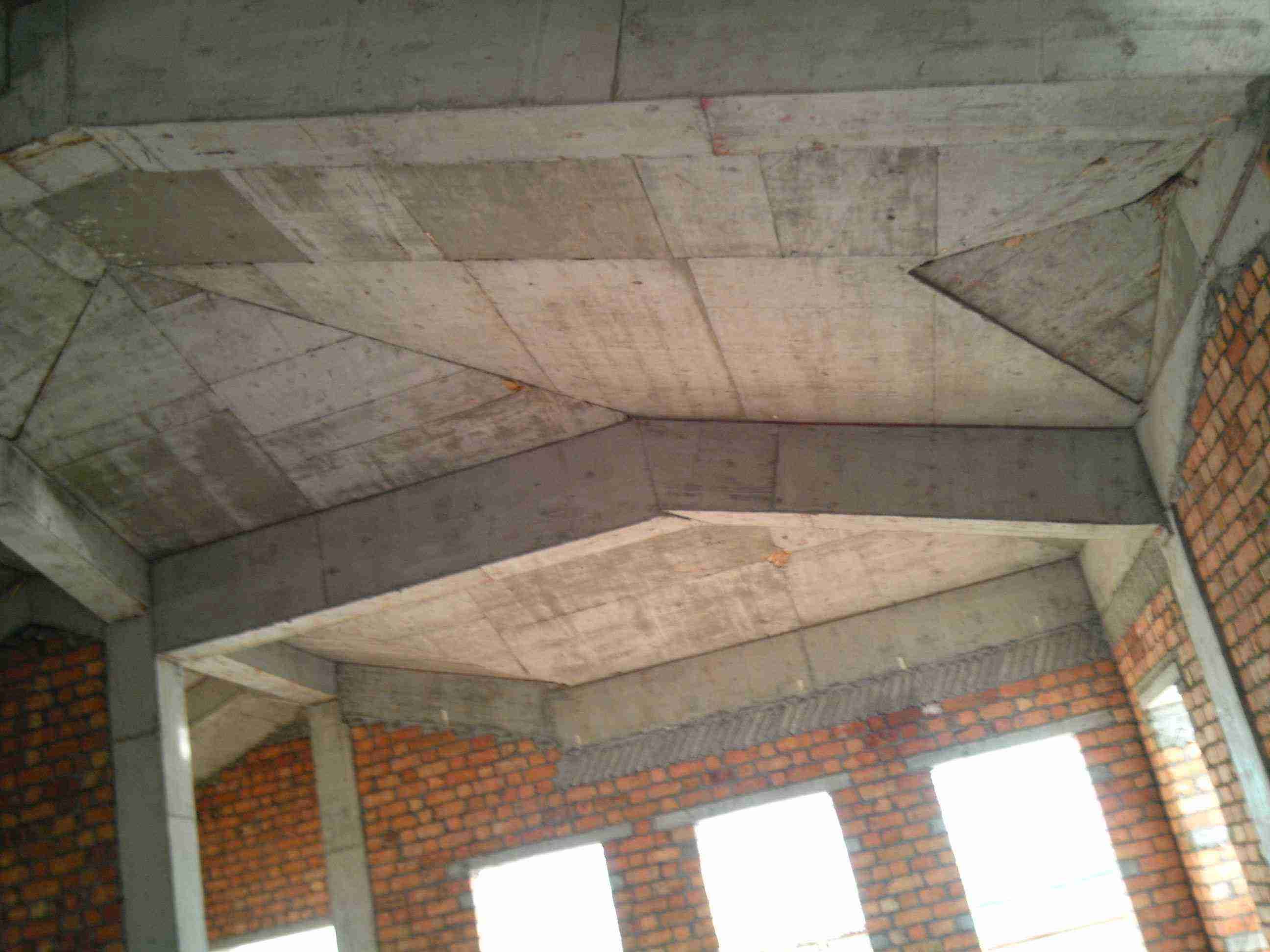

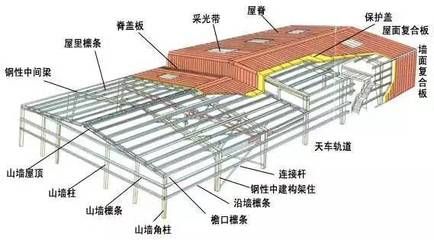

屋面梁在建筑结构中承担着重要的作用，主要用于承受来自檩条和屋面板的压力。其表示方法在不同的设计规范和图纸中可能会有所不同，但通常遵循一定的标准。

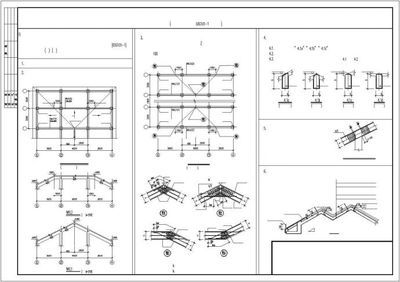

1. 基本表示方法

• 屋面梁的代号：

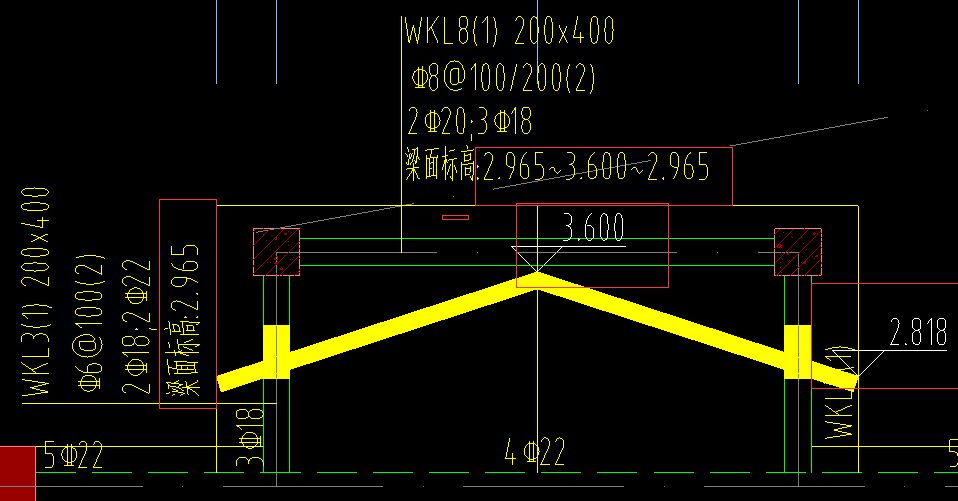

  • 在平法中，屋面梁通常用 WL 或 WKL 表示。
• 梁的尺寸：
  • 梁的尺寸通常用 b×h 表示，其中 b 是梁的宽度，h 是梁的高度。例如，300×700 表示梁的宽度为300mm，高度为700mm。

2. 特殊表示方法

• 上翻梁：
  • 上翻梁是指梁的顶部高于楼板的顶部。在梁集中标注的最后，会加上一个括号，括号内注明上翻梁顶标高和板顶标高的高度差。例如，KL4(3)250*500 2C20;2C16 C8@100/200(2)(+0.400) 表示次梁为上翻梁，梁顶标高比楼面结构标高高出400mm。
• 加腋梁：
  • 加腋梁是指梁的某个部分增加了腋长和腋高。例如，4501200 GY1800600 表示梁的尺寸为450mm宽、1200mm高，加腋长1800mm，高600mm。

3. 钢筋表示方法

• 梁上主筋和梁下主筋：
  • 例如，3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。
• 梁上部钢筋：
  • 例如，2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
• 梁腰中钢筋：
  • 例如，G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
• 梁下部钢筋：
  • 例如，4Φ25 表示只有一排主筋，4Φ25全部伸入支座内。
• 箍筋：
  • 例如，φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

4. 其他表示方法

• 多跨梁：
  • 例如，KL-1(10)350×500 表示该梁为框架梁1，10跨，断面尺寸为宽350mm，高500mm。
• 悬挑梁：
  • 当梁有悬挑部分且根部和端部不同时，用斜线分割根部与端部的高度值，例如 b×h1/h2 表示。

总结

屋面梁的表示方法涉及多个方面，包括梁的代号、尺寸、钢筋配置以及特殊形式的梁（如上翻梁和加腋梁）。理解这些表示方法有助于正确解读和绘制建筑结构图。希望以上内容对你有所帮助。
