屋面钢结构隐蔽验收记录是建筑工程中的一个重要文档，它详细记录了钢结构在施工过程中的隐蔽工程检查情况。该记录通常包括以下内容：，，1. 工程名称及施工单位：记录下具体的工程项目名称以及负责施工的单位或个人。，2. 结构类型：明确指出所涉及钢结构的类型，如槽钢、工字钢等。，3. 设计要求：列出与钢结构相关的设计规范和标准要求。，4. 施工过程：详细描述钢结构的安装顺序、焊接工艺、防腐处理等关键施工步骤。，5. 隐蔽工程检查：记录对钢结构隐蔽部分进行的检验工作，包括但不限于焊缝质量、螺栓连接强度、防腐涂层完整性等。，6. 检查结果：记录各项检查结果，包括合格与否、存在的问题及整改措施。，7. 根据以上信息，总结钢结构的隐蔽验收结果，并做出相应评价。，8. 验收人员签字：由参与验收的人员在记录上签字确认。，，屋面钢结构隐蔽验收记录应确保信息的准确、完整，为日后的维护和使用提供参考依据。

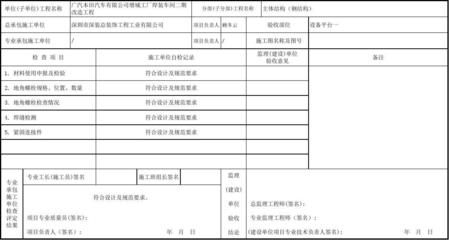

以下是屋面钢结构隐蔽验收记录的编写方法：

一、基本信息

1. 工程名称：准确填写屋面钢结构所在的工程名称，例如“[具体工程名称]屋面钢结构工程”。
2. 项目地点：写明该工程的具体地理位置，如“[详细地址]”。
3. 验收日期：记录实际进行隐蔽工程验收的日期，如“2024年12月16日”。

二、证明材料和文件

1. 相关标准规范编号：列出适用于屋面钢结构工程的标准规范编号，如《钢结构工程施工质量验收标准》GB 50205 - [具体年份]等相关标准规范编号，这些标准将作为验收的依据。
2. 施工图、设计图编号：填写屋面钢结构的施工图和设计图的编号，确保验收内容与设计要求相符合。
3. 技术规范、施工规范编号：若有特定的屋面钢结构技术规范和施工规范，也需将其编号罗列在此处。

三、验收参与人员信息

1. 工程监理单位负责人签字：由负责该屋面钢结构工程监理工作的负责人签字确认，这代表监理单位对验收过程的监督与认可。
2. 施工单位负责人签字：施工单位负责屋面钢结构施工的负责人签字，表明施工方对验收工作的配合与接受验收结果。

四、验收检查项目和内容

1. 钢结构构件制作方面
   • 钢材种类和规格：检查实际使用的钢材种类（如Q235B、Q345B等）和规格（如钢板厚度、型钢尺寸等）是否与设计要求一致，可通过查看钢材质量证明文件、现场测量等方式进行验收，并记录测量数据。例如：设计要求钢梁采用Q345B钢材，规格为H型钢H300×200×8×12，经检查，钢材质量证明文件显示为Q345B钢材，现场测量钢梁尺寸符合规格要求。引用：[1]
   • 连接螺栓预埋套管：检查预埋套管的位置、数量、规格是否准确无误。例如：设计要求在钢梁与钢柱连接部位预埋M20螺栓套管，经检查，预埋套管位置偏差在允许范围内，数量和规格均符合设计要求。引用：[1]
   • 焊接工艺参数：查看焊接工艺参数记录（如焊接电流、电压、焊接速度等）是否符合焊接工艺评定要求。例如：对于某一焊缝，焊接工艺评定要求焊接电流为180 - 220A，现场检查焊接记录，该焊缝焊接电流为200A，符合要求。引用：[1]
2. 钢结构构件安装方面
   • 构件连接方法：检查屋面钢结构构件之间的连接是采用焊接、螺栓连接还是其他连接方式，连接方式是否符合设计要求。例如：设计要求主次梁之间采用高强螺栓连接，经检查，现场采用的连接方式为高强螺栓连接，符合设计要求。引用：[1]
   • 连接螺栓型号和数量：核对连接螺栓的型号（如高强螺栓的强度等级、普通螺栓的规格等）和数量是否正确。例如：某节点设计要求使用10个M20高强螺栓，经检查，现场安装的螺栓数量为10个，型号为M20高强螺栓，与设计一致。引用：[1]
   • 螺栓预紧力大小：对于有预紧力要求的螺栓（如高强螺栓），使用相应的工具检测螺栓的预紧力是否达到设计规定值。例如：高强螺栓设计预紧力为200kN，使用扭力扳手检测，螺栓预紧力在规定范围内。引用：[1]
3. 焊接方面
   • 施工记录和逐道焊道记录：检查焊工是否按要求进行了施工记录和逐道焊道记录，记录内容是否完整，包括焊接日期、焊工姓名、焊接部位、焊接参数等信息。例如：查看某一焊缝的施工记录，记录显示焊接日期为2024年12月10日，焊工姓名为[焊工姓名]，焊接部位为钢梁与钢柱连接焊缝，焊接参数符合要求，且每道焊道记录完整。引用：[1]
   • 焊缝外观质量：检查焊缝的外观质量，如焊缝表面是否有裂纹、气孔、夹渣、咬边等缺陷。例如：对屋面钢结构的焊缝进行外观检查，未发现裂纹、气孔等缺陷，咬边深度在允许范围内。引用：[2]
4. 预应力拉索（若有）固定方面
   • 固定工艺执行情况：如果屋面钢结构中有预应力拉索，检查其固定是否严格按照工艺规程进行操作，包括拉索的锚固端、张拉端的固定情况等。例如：预应力拉索设计要求锚固端采用专用锚具固定，经检查，锚固端采用的锚具型号正确，安装牢固，符合工艺要求。引用：[1]

五、隐蔽工程质量检验结果

1. 总体描述：对屋面钢结构隐蔽工程的整体质量情况进行描述，如“经检查，屋面钢结构隐蔽工程各项检查项目基本符合设计及规范要求，质量合格”。
2. 相关证明材料：附上能够证明隐蔽工程质量的材料，如钢材质量证明文件复印件、焊接工艺评定报告、螺栓检测报告、焊缝外观检查记录照片等。

六、不合格项目的整改记录和整改结果

1. 不合格项目记录：若在验收过程中发现不合格项目，详细记录不合格项目的内容，如“某钢梁与钢柱连接焊缝存在夹渣现象”。
2. 整改措施：针对不合格项目，记录采取的整改措施，如“对夹渣焊缝进行打磨清理后重新焊接，并按要求进行无损检测”。
3. 整改结果：记录整改后的检查结果，如“经重新焊接和无损检测，焊缝质量合格”。

七、隐蔽工程验收报告的编制人和审批人签字

1. 编制人签字：由负责编制隐蔽工程验收记录的人员签字。
2. 审批人签字：一般由项目技术负责人或质量负责人对验收记录进行审批并签字。
