钢构岗亭的CAD图纸设计是一个系统化的过程，旨在精确地将设计意图转化为数字模型。这一过程通常包括以下几个步骤：，，1. **需求分析**：设计师需要与客户进行深入沟通，了解岗亭的具体功能、尺寸要求以及外观设计等需求。，，2. **初步草图**：基于需求分析，设计师会绘制出初步的草图，这可能包括岗亭的整体布局和各个部分的粗略比例。，，3. **详细设计**：在初步草图的基础上，设计师会进行更精细的设计工作，包括确定材料规格、构件尺寸、细节处理等。，，4. **建模与渲染**：使用CAD软件创建三维模型，并进行渲染，以便于观察和评估设计的视觉效果。，，5. **审核与修改**：设计完成后，需要经过内部或客户的审核，根据反馈进行必要的修改。，，6. **生产准备**：最终的CAD图纸会被转换成可以用于生产的文件，如工程图（EPC）或制造图纸（MRP），并准备好相关的加工和装配指导。，，7. **生产实施**：按照图纸指示，进行钢材的切割、焊接、涂装等工序，制造出符合要求的岗亭。，，8. **质量控制**：生产过程中要进行严格的质量检查，确保每个部件和整体结构的质量满足设计标准。，，9. **交付安装**：完成生产和质量检验后，将成品岗亭交付给客户，并协助进行现场安装。，，通过这样严谨的设计流程，可以确保钢构岗亭不仅在外观上满足客户需求，而且在功能性和耐用性上也能达到预期的标准。

钢构岗亭CAD图纸设计

钢构岗亭CAD图纸设计的重要性

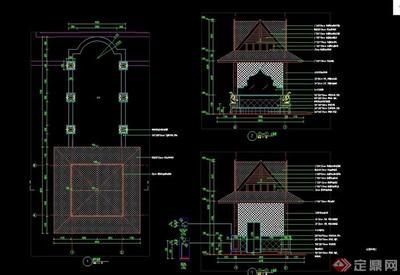

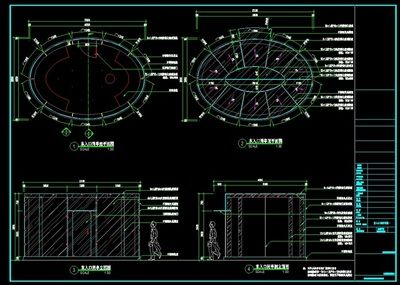

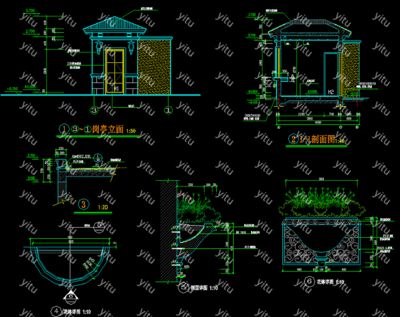

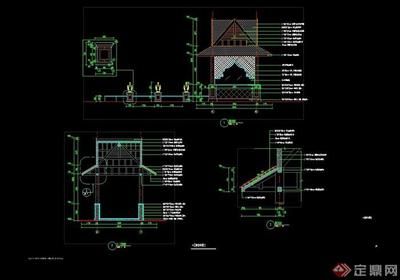

钢构岗亭CAD图纸设计是确保岗亭功能、美观和安全性的关键步骤。CAD（计算机辅助设计）技术的应用，使得设计师能够更加精确地进行设计和绘图，从而提高工作效率和设计质量。CAD图纸不仅包含了岗亭的平面图、立面图、节点详图等重要信息，还涉及到材料的选择、结构的稳定性以及施工的可行性等方面。

钢构岗亭CAD图纸设计的内容

钢构岗亭CAD图纸设计通常包括以下几个方面的内容：

1. 平面图：展示岗亭的地面布局，包括门窗的位置、内部空间的划分等。

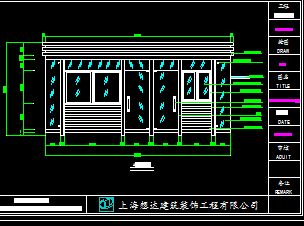

2. 立面图：展示岗亭的正面、侧面和顶部外观，有助于了解岗亭的整体造型。
3. 节点详图：详细展示岗亭的关键连接部位，如钢结构的连接方式、防水处理等。
4. 材料表：列出岗亭建设所需的材料及其规格，确保施工过程中材料的正确选用。
5. 设计说明：包括设计的理念、使用的软件版本、图纸的比例等信息，为施工提供指导。

钢构岗亭CAD图纸设计的获取途径

设计师可以通过以下途径获取钢构岗亭CAD图纸：

1. 专业设计网站：一些专业的设计网站提供了丰富的CAD图纸资源，如3D溜溜设计问答网站提供了钢构岗亭CAD图纸的下载服务。
2. 行业交流平台：土木在线等平台汇集了众多设计师的作品，可以找到详细的钢结构岗亭施工图下载大全。
3. 购买正版图纸：通过正规渠道购买正版CAD图纸，确保图纸的质量和合法性。

钢构岗亭CAD图纸设计的注意事项

在进行钢构岗亭CAD图纸设计时，需要注意以下几点：

1. 软件兼容性：确保使用的CAD软件版本与图纸要求的版本一致，以免影响图纸的正常打开和编辑。
2. 图纸的准确性：图纸中的尺寸、材料、结构等信息必须准确无误，以保证施工质量和安全性。
3. 细节处理：对于岗亭的细节部分，如防水、保温等，要在图纸中明确标注，以便施工人员能够正确实施。

结论

钢构岗亭CAD图纸设计是一个细致且重要的过程，它不仅关系到岗亭的最终效果，也直接影响到施工的顺利进行。设计师应充分利用现有的CAD图纸资源，结合实际需求进行创新设计，以打造出既美观又实用的钢构岗亭。
