钢结构厂房安装是一个复杂而精细的过程,涉及多个步骤和环节。在工厂预制阶段,钢材经过切割、成形、焊接等工序,形成所需的结构构件。这些构件随后运至现场进行组装。在吊装前,需要对场地进行平整、清理,确保有足够的空间进行施工。接着开始吊装作业,使用起重机将构件精准地放置在预定位置。安装时,要遵循严格的工艺流程,如先安装柱脚,再安装屋架,然后是梁、板等构件。每个部件的连接都需确保牢固可靠,必要时使用螺栓、焊钉等方式加固。安装过程中,还要考虑到结构的强度、稳定性和抗震性能。完成所有安装工作后,进行质量检查和验收,确保钢结构厂房符合设计和规范要求。整个安装过程需要专业的技术和丰富的经验,以确保工程质量和安全。
钢结构厂房安装全过程(钢结构厂房安装流程)

钢结构厂房安装全过程

钢结构厂房的安装是一个复杂而有序的过程,涉及多个步骤和技术要点。以下是详细的安装流程:

1. 施工放线

  • 轴线和标高的确定:按照设计要求,根据图纸要求,配合土建单位将标高、轴线核实核准。使用经纬仪复核轴线,并用水准仪确定标高,用墨线在不易损坏的固定物上作好记号,注明标高,并做好记录。
  • 放样:在确定轴线和标高之后,放好大样,再放小样,确定每个钢柱在基础混凝土上的连接面边线及纵横十字轴线,即门式刚架的柱脚位置。

2. 基础混凝土内预埋螺栓

  • 螺栓的核对和固定:在基础混凝土浇捣之前,仔细核对螺栓的大小、长度、标高及位置,并固定好预埋螺栓。
  • 保护措施:在基础混凝土浇捣之前,用黄油及塑料薄膜包住预埋螺栓的丝口部分,避免混凝土浇捣时对螺栓丝口的污染。
  • 清理:基础混凝土浇捣之后,及时清理预埋螺栓杆及丝口上的残留混凝土。

3. 钢结构加工制作

  • 下料图单:确认材料的型号、规格,进行质量检查,确保符合设计要求及国家现行标准的规定。
  • 放样、号料:放样划线时,标明装配标记、螺孔标注、加强板的位置方向等。
  • 下料:采用数控多头切割机下料,确保切割件的干净和平整。
  • 组立、成型:矫正钢材变形,确保构件的组装紧密结合,符合质量标准。
  • 焊接:采用门式全自动埋弧焊机进行焊接,确保焊接质量。
  • 制孔:使用摇臂钻进行制孔,确保孔的精度。
  • 矫正型钢:使用翼缘调直机进行矫正,确保型钢的直线度。
  • 端头切割:使用端头铣床进行端部平头切割,确保切割精度。
  • 除锈:采用专用除锈设备进行抛射除锈,提高钢材的疲劳强度和抗腐能力。

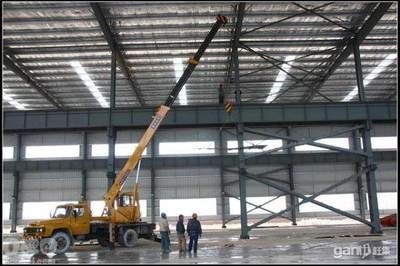

4. 钢柱的安装

  • 安装顺序:根据图纸要求,将第一排钢柱和第二排钢柱安装好,再将钢柱之间连梁安装好。
  • 吊装方法:使用双机抬吊,安装第一榀钢屋架和第二榀钢屋架,然后安装两榀屋架之间的檩条。
  • 继续安装:根据图纸要求,继续安装下一榀刚架的钢柱、连梁、屋架、檩条,直到所有钢柱安装完成。

5. 柱间支撑安装

  • 连接方式:柱间支撑与钢柱采用节点板螺栓连接和焊接连接相结合的方式。
  • 安装方法:在工厂内整榀拼装完后整体运输到现场进行安装,分为三个单体1、2、3分别吊装。
  • 吊装步骤:先安装3,用手拉葫芦拉到钢柱上临时固定,再安装1,连接3和1的节点,拆除手拉葫芦,最后安装2。
  • 吊装设备:整体吊装的三个单体桁架采用25T汽车吊4点吊装。

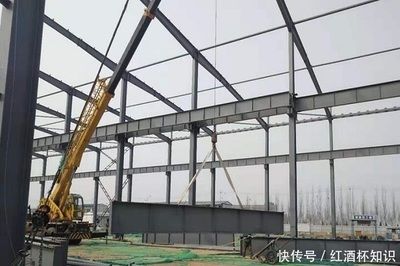

6. 屋架梁的安装

  • 吊装方法:最长的钢架长56米,采用双机抬吊、四点吊装的方法,确保钢架在起吊过程中均匀受力。
  • 姿态调整:在钢丝绳上串联一个手拉葫芦,调整钢梁在空中的姿态。
  • 稳定性:屋面钢梁吊装到位后,在松钩之前应连接相关屋面钢檩条,形成一个空间框架的稳定结构。如果不能在松钩之前安装屋面钢檩条,应拉设缆风绳。
  • 缆风绳设置:缆风绳在吊装之前固定到屋架钢梁上,共设四根,拉设位置在钢梁长度的1/3处,下面拉设在附近的钢柱柱脚。
  • 拆除缆风绳:屋面主钢梁间连梁安装后,即可拆除缆风绳。

7. 屋面和墙面安装

  • 檩条安装:将捆绑结实的檩条采用现场吊机吊运至其安装部位,根据图纸要求进行安装。
  • 定位线:根据檩距和轴线确定出檩条和钢结构梁的交线,将檩托焊接在钢结构梁和支撑上。
  • 防腐处理:焊接后应对焊缝及其四周进行防腐处理,涂刷两道符合设计要求的油漆涂料。
  • 天沟安装:天沟对接前将切割口打磨干净,对接时注意对接缝间隙不能超过1mm,先每隔10cm点焊,确认满足焊接要求后方可焊接。
  • 压型钢板安装:确定安装起始点,弹射基准线,从一端向另一端一块块安装。

8. 屋脊板安装

  • 放线定位:放线定位第一块屋脊板的起始基准线,顺安装方向定出屋脊堵头及屋脊堵头两边线的安装控制线。
  • 安装堵头板:堵头板与压型板接触部位满涂防水胶,然后安装,用防水胶将堵头密封防止渗漏,依次安装后续堵头。
  • 安装屋脊板:依起始基准线和控制线安装第一块屋脊板,调整定位,在屋脊板上测量划出弯折档水板的定位板,用剪刀剪口,将屋脊板用规定的拉铆顶固定于压型板上,用防水胶将固定件密封,依划出的弯折定位线弯折档水板。

9. 钢结构涂装

  • 涂装目的:钢结构涂装是为了提高钢结构的耐腐蚀性和延长使用寿命。
  • 涂装方法:在除锈后的钢结构表面涂刷防锈漆和面漆,确保涂层均匀、无遗漏。
  • 质量检验:涂装完成后,进行质量检验,确保涂层厚度和附着力符合设计要求。

通过以上步骤,可以确保钢结构厂房的安装质量和安全性能。每个步骤都需要严格按照设计图纸和技术规范进行,确保每一步都符合标准。
