屋面板设计步骤(混凝土屋面板施工标准)

屋面板设计步骤通常遵循以下流程:,,1. 需求分析:确定屋面的用途、功能要求,包括承载能力、防水性能、耐久性等。,2. 荷载计算:根据建筑物的结构特点和使用情况,计算屋面上可能承受的荷载,如风荷载、雪荷载、活载等。,3. 材料选择:选择合适的混凝土种类和配合比,确保混凝土具有良好的工作性和耐久性。,4. 结构设计:根据荷载计算结果进行结构设计,包括梁、柱、板、支撑等构件的设计。,5. 施工图纸:制作详细的施工图纸,包括构件尺寸、节点连接方式、施工顺序等。,6. 施工准备:准备施工现场,包括材料准备、设备调试、人员培训等。,7. 施工过程:按照施工图纸进行屋面板施工,包括模板安装、钢筋绑扎、混凝土浇筑等步骤。,8. 质量检查:对施工过程中的各个环节进行质量检查,确保工程质量符合标准。,9. 工程验收:完成施工后进行工程验收,包括结构验收、功能验收、安全验收等。,,以上步骤为一般性的屋面板设计施工流程,具体实施时可能会根据项目特点和地区标准有所不同。
屋面板设计步骤(混凝土屋面板施工标准)

屋面板设计步骤

一、前期准备

  1. 确定建筑需求
    • 明确建筑的使用功能,例如是住宅、工业厂房还是商业建筑等,不同功能的建筑对屋面板的要求有所不同。比如住宅建筑可能更注重屋面板的保温、防水和美观性;工业厂房则可能更关注屋面板的承载能力和耐久性。
  2. 了解建筑环境
    • 考虑当地的气候条件,如温度变化范围、降雨量、风速、雪荷载等。在温度变化大的地区,屋面板需要考虑温度应力的影响,可能需要配置双层双向钢筋网片来抵抗温度变形。降雨量多的地区,屋面的排水设计是重点,屋面板的坡度要合适以确保排水顺畅。在有强风或大雪的地区,屋面板要能承受相应的风荷载和雪荷载。
    • 分析场地条件,包括地质情况、周边建筑物的影响等。如果地质条件较差,可能需要对基础进行特殊设计,以确保屋面板的稳定性;周边建筑物可能会影响建筑的采光、通风等,进而影响屋面板的设计,例如采光带的设置。
  3. 收集相关规范和标准
    • 根据建筑所在地和建筑类型,收集相应的建筑设计规范、结构设计规范、屋面工程技术规范等。这些规范包含了屋面板设计的基本要求,如最小配筋率、混凝土强度等级、防火等级等方面的规定。

二、结构设计

  1. 确定结构形式
    • 根据建筑的规模、跨度、荷载等因素选择合适的屋面板结构形式,如现浇混凝土板、钢结构屋面板(包括压型钢板、钢骨架轻型板等)、木结构屋面板等。例如,大跨度建筑(如大型工业厂房、体育馆等)可能采用钢结构屋面板,因为钢结构具有强度高、自重轻、可实现大跨度等优点;而住宅建筑中多采用现浇混凝土板。
  2. 计算荷载
    • 确定屋面板所承受的各种荷载,包括恒荷载(如屋面板自重、保温层、防水层等重量)和活荷载(如人员活动荷载、雪荷载、风荷载等)。按照相关规范的规定,对不同类型的荷载进行取值和组合计算。例如,雪荷载的取值与当地的气象条件有关,风荷载的计算需要考虑建筑的体型系数、基本风压等因素。
  3. 进行结构分析与设计
    • 利用结构力学原理和相关软件(如PKPM、SAP2000等)对屋面板进行结构分析,计算内力(弯矩、剪力、轴力等)和变形。根据计算结果进行配筋设计(对于混凝土屋面板)或截面设计(对于钢结构屋面板),确保屋面板在各种荷载作用下具有足够的强度、刚度和稳定性。例如,现浇板配筋应按照“细筋密布”的原则进行设计,并且要控制最小配筋率大于0.25%。

三、材料选择

  1. 根据结构形式选择
    • 如果是混凝土屋面板,需要选择合适的混凝土强度等级、钢筋种类和规格。一般来说,当现浇楼板强度等级大于C30时应优先使用高性能砼。对于钢结构屋面板,要选择合适的钢材类型(如Q235、Q345等)、板材厚度等。
  2. 考虑耐久性和功能性
    • 对于屋面材料,要考虑其耐久性,如抗腐蚀、抗老化能力。在有腐蚀环境的地区,如海边或化工企业附近,应选择耐腐蚀的材料,如不锈钢板或经过特殊防腐处理的钢材。同时,根据建筑功能需求选择具有相应功能的材料,如保温性能好的材料(如夹芯屋面板)用于需要保温的建筑。

四、细节设计

  1. 钢筋布置(针对混凝土屋面板)
    • 按照计算结果和配筋原则进行钢筋布置。靠近山墙部位的板块宜配置双层双向钢筋网片;在温度、收缩应力较大的现浇板区域内,也应配置双层双向钢筋网片;屋面板筋宜采用双层双向钢筋;板厚大于120mm的现浇楼板应设置双层双向钢筋。
    • 确定钢筋的间距、锚固长度、搭接长度等,确保钢筋在混凝土中能有效发挥其力学性能。
  2. 板厚设计
    • 根据结构计算结果和建筑功能要求确定屋面板的厚度。板厚要满足强度、刚度要求,同时也要考虑保温、防水等构造层次的安装空间。例如,在一些需要铺设较厚保温层的建筑中,屋面板的厚度可能需要适当增加。
  3. 伸缩缝与后浇带设计(针对混凝土屋面板)
    • 对于纵向长度较长(一般大于40m)的建筑物,可采用后浇带的处理方法,或者可在房屋每隔20m左右在板的支座上(分户隔墙下)设缝处理,并且住宅工程结构伸缩缝设置与砼构件保护层厚度应严格按照相应规范的规定执行。

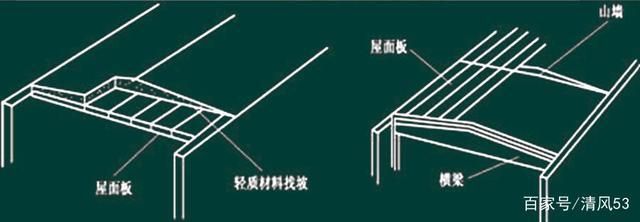

  4. 排水设计
    • 确定屋面的排水坡度和排水方式(如无组织排水或有组织排水)。如果采用有组织排水,要设计好天沟、雨水管的位置和尺寸。屋面坡度应根据屋面材料的排水性能和当地降雨量等因素确定,一般建议屋面坡度要陡些,避免过于平坦。

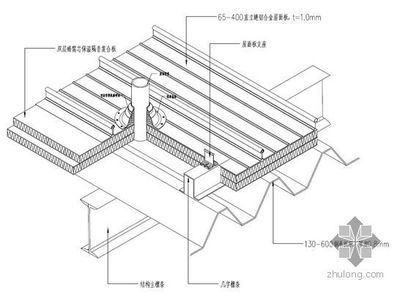

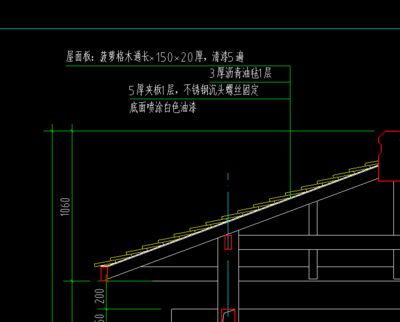

  5. 节点设计
    • 对屋面板与墙体、屋面板与支撑结构(如梁、柱、檩条等)的连接节点进行设计,确保连接牢固可靠。例如,钢结构屋面板与钢梁的连接通常采用自攻钉或螺栓连接,要确定连接的间距、数量和规格。同时,对于一些特殊部位(如檐口、屋脊、转角等)也要进行详细的节点设计,以满足防水、防风等要求。

五、施工考虑

  1. 施工工艺选择

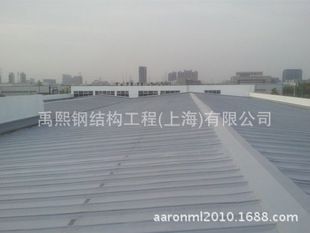

    • 根据屋面板的材料和结构形式选择合适的施工工艺。例如,钢结构屋面板的安装包括檩条安装、屋面板铺设、咬合或固定等工序;混凝土屋面板则需要考虑模板支设、钢筋绑扎、混凝土浇筑等施工工艺。
  2. 施工顺序规划
    • 确定屋面板施工的先后顺序,例如在钢结构屋面板施工中,檩条安装完成后才能进行屋面板的安装;对于混凝土屋面板,可能需要先浇筑柱、梁等结构构件,再进行屋面板的施工。同时,要考虑与其他施工工序(如保温层、防水层施工)的协调配合。

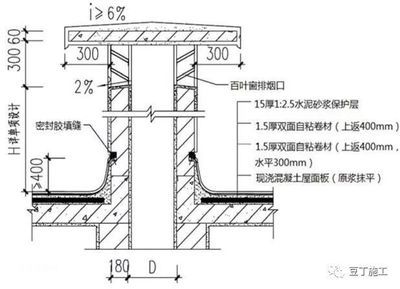

  3. 预留孔洞与预埋件设计
    • 如果屋面上有设备安装、通风口等需求,需要在屋面板设计时预留相应的孔洞,并对孔洞周围进行加强处理。同时,对于一些需要固定设备或构件的地方,要设置预埋件,确保后续安装的准确性和牢固性。
