屋面梁做法图集（16g101图集,屋面梁钢筋安装步骤详解）

扬州钢结构设计12秒前1阅读0评论

屋面梁做法图集（16g101图集）详细介绍了屋面梁钢筋的安装步骤。该图集提供了详细的施工指导，包括屋面梁的制作、钢筋的绑扎、模板的搭建以及混凝土浇筑等关键环节。在制作屋面梁时，首先需要按照设计要求进行钢筋的下料和加工，然后按照图纸要求进行绑扎和固定。使用模板对屋面梁进行搭建，确保其尺寸和位置符合设计要求。进行混凝土浇筑，确保混凝土的质量和强度达到设计要求。通过遵循这些步骤，可以确保屋面梁的质量和安全，为建筑提供稳定的支撑。

屋面梁做法图集

16G101图集

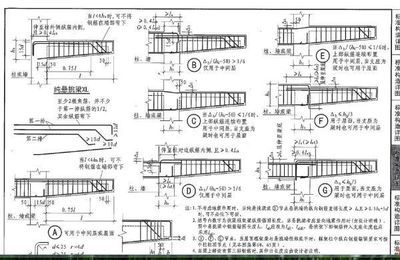

16G101图集提供了关于屋面梁上部钢筋的做法，这是屋面梁结构中的一个重要组成部分。图集详细介绍了钢筋的安装步骤，包括在屋面框架梁上安装钢筋并用锚栓固定，以及沿梁的方向安装钢筋，并对梁上的钢筋进行加固，使用焊接或机械连接的方式将钢筋固定到梁上。

22G101图集

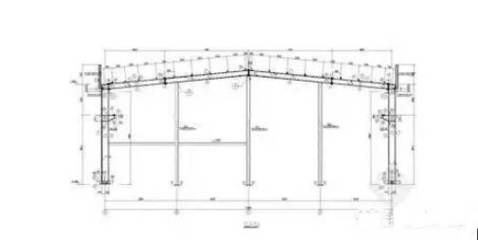

22G101图集则涵盖了屋面框架的做法，包括抗震构造、屋架结构、墙体结构、屋面结构和屋顶等方面。例如，抗震构造采用了气压杆支撑，支撑端通过螺栓与墙柱连接，墙柱与楼板屋架节点处安装抗震连接接头件。屋架结构采用钢梁桁架结构，梁架与支撑点之间用钢梁连接，梁架与楼板之间用双层梁架连接。此外，屋面框架的构造还可以依据建筑的结构形式和使用要求，采用木构架、钢构架搭建等方式，满足不同建筑物的需求。

其他相关信息

除了上述两个图集之外，还有一些其他的相关信息。例如，屋面工程施工中，屋面做法主要为柔性防水层，如1.2厚合成高分子卷材，干铺油毡一层，面上加40厚C20细石砼配4钢筋@150。在屋面结构和女儿墙结构完成后，需要清除杂物，结构层清除干净后用水冲洗，并检查有无渗漏。屋面排水沟必须有坡度，确保屋面工程质量优良。

此外，坡屋顶结构做法也非常重要，其中包括坡屋面梁制图图纸下载，描述了坡屋顶结构做法、构造措施、坡屋面房屋有关构造详图局部梁平法施工图等内容。

以上信息提供了关于屋面梁做法的详细图集和相关资料，希望能够帮助您更好地理解和应用这些做法。
