屋面面板钢筋布置是确保建筑屋面结构安全和功能性的关键步骤。合理的钢筋布置可以有效分散荷载，增强屋面的承载力和抗震性能。在设计时，需要根据屋面板的尺寸、形状以及所承受的荷载来精心规划钢筋的走向和数量。，，确定屋面板的受力情况是关键。这包括考虑风载、雪载、自重以及可能出现的其他动态载荷。根据这些载荷的大小，计算所需的钢筋强度和直径。，，钢筋的布置应遵循一定的规则和标准，以确保其能够均匀地分布荷载并防止局部应力集中。钢筋会沿板的长度方向和宽度方向布置，形成网格状或格栅状的结构。这种布置有助于提供更大的支撑面积，从而增强整体的稳定性。，，考虑到施工的便捷性和成本效益，钢筋的布局还需要便于安装和维护。在设计时应预留适当的空间以方便施工人员的操作，同时确保钢筋的连接点不会对屋面板的正常使用造成影响。，，在施工过程中，应严格遵守设计图纸和规范要求，确保钢筋的布置正确无误。通过合理布置屋面面板钢筋，可以有效提升建筑的安全性能和使用寿命。

屋面面板钢筋布置方法

屋面面板钢筋的布置是一项重要的施工环节，合理的布置能够提高屋面的承载能力和抗裂性能。以下是具体的布置方法：

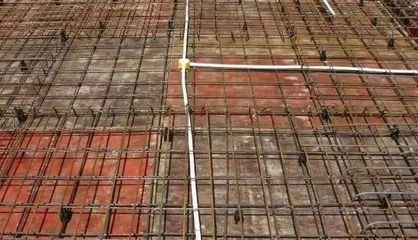

1. 双层双向布置

定义：双层双向布置是指在屋面板的上下两层分别布置横向和纵向的钢筋，形成一个完整的钢筋网。
步骤：
1. 确定钢筋截面积和间距：根据屋面板的荷载要求和混凝土强度等条件，确定钢筋的截面积和间距。
2. 设置基本网格：在屋面板上设置横向和纵向的基本网格，形成网点。
3. 摆放主筋：按照预定的截面积和间距，在基本网格上摆放主筋，并将其牢固固定在模板上。
4. 布置箍筋：将箍筋按照规定的间距绕制在主筋周围，在交叉点处用铁丝捆扎紧固。
5. 安装模板并浇注混凝土：将模板安装到指定位置上，并使用螺栓或其他方法将其固定在构支架上。浇注混凝土后，需使用振动器将混凝土密实。

2. 钢筋布置的具体要求

受力钢筋位置：
- 在板中受力钢筋的位置，一般距梁边或墙边50mm开始放置。
- 双向板中两个方向的受力钢筋位置，应根据设计文件将承受弯矩较大方向的受力钢筋放置在受力较小钢筋的外侧。
绑扎要求：
- 除靠近外围两行的钢筋相交点必须全部扎牢外，中间部分交叉点可间隔交错绑扎，但在双向板中要全部扎牢。

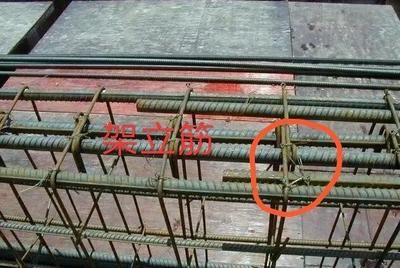

- 板上部钢筋与负筋应每隔一定的间距用钢筋支架托住。
分布筋：
- 板面分布筋应放置在板面受力钢筋或支座负筋下面。

3. 特殊位置的钢筋布置

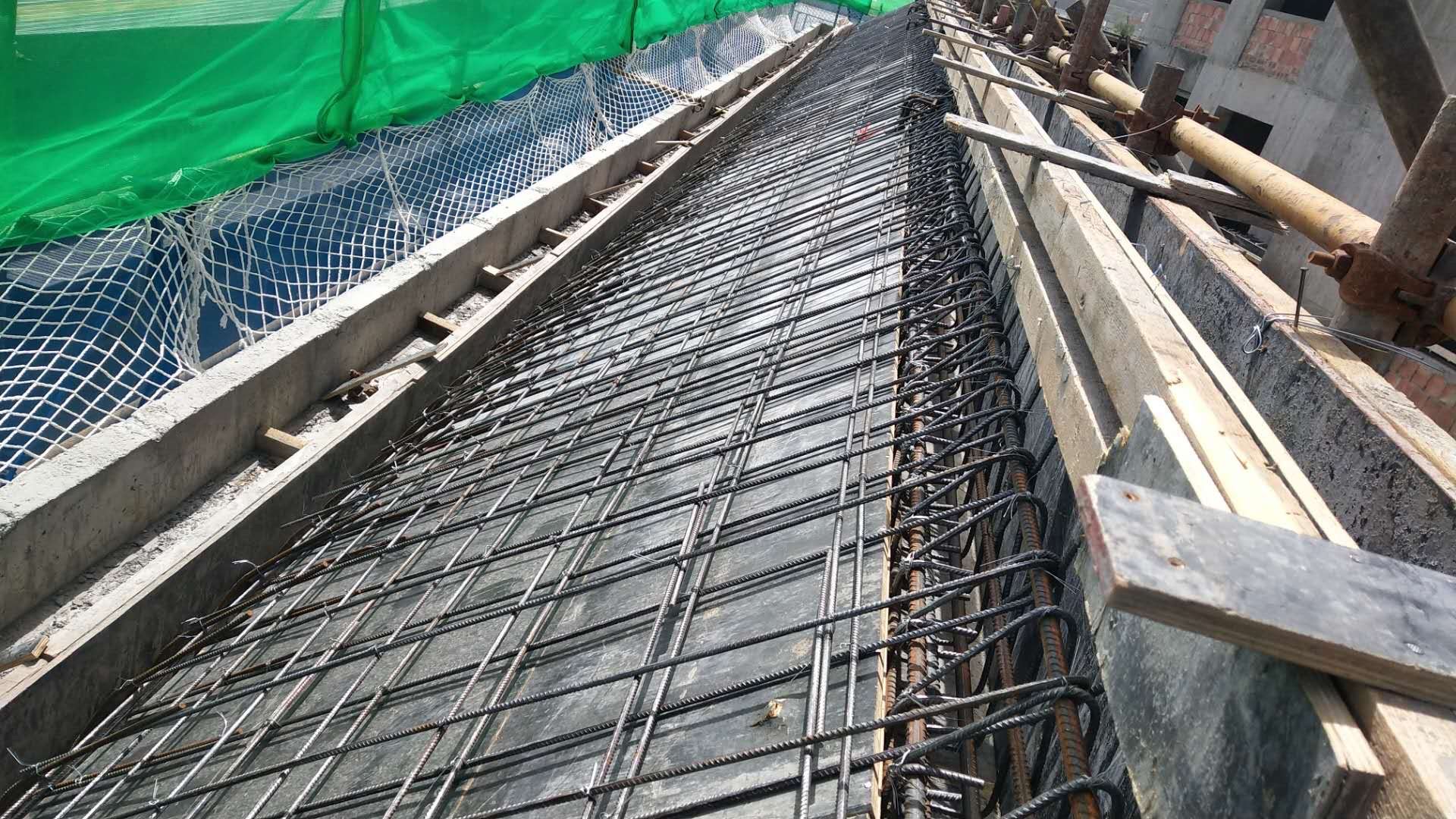

屋脊位置：
- 双层双向配置，局部不足处附加钢筋。
- 上部受力钢筋在屋脊处不断开；下部受力钢筋在屋脊处断开，并伸至板上部锚固，满足锚固长度的要求。
非屋脊位置：
- 双层双向拉通配置，局部不足处附加钢筋。
- 上部钢筋和下部钢筋均拉通。
开洞位置：
- 应在洞口周围布置补强构造钢筋，补强钢筋的强度等级与被切断的钢筋相同。

4. 防裂构造钢筋

配置要求：
- 当屋面板板跨较大或者建筑长度较长，温度、收缩应力较大，或者产生应力集中的蜂腰、洞口、转角等易开裂位置，应在屋面板的表面双向配置防裂构造钢筋。
- 配筋率不宜大于0.1%，间距不宜大于200mm。
- 防裂构造钢筋可利用原有的钢筋贯通布置，也可另行设置钢筋并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。
