楼板加固碳纤维布加固施工流程图
碳纤维布加固施工流程图概述了楼板加固的步骤。进行现场勘查和结构评估,确保碳纤维布的使用符合安全标准。进行表面处理,如打磨、清洁并涂底胶,以增强粘贴效果。然后是裁剪和布置碳纤维布,按照设计要求进行裁剪,并在需要加固的区域均匀布置。接下来是施加环氧树脂胶,将碳纤维布固定在混凝土表面。进行固化养护,确保胶体充分固化,达到预定强度。整个流程旨在提高楼板的承载能力和延长使用寿命,同时保证施工的安全性和质量。
楼板加固碳纤维布加固施工流程图
虽然我无法直接生成图片,但我可以为您提供一个详细的碳纤维布加固楼板的施工流程的文字描述,您可以根据这些步骤自行绘制流程图。
施工准备
首先,需要做好施工前的准备工作。这包括根据施工现场和被加固构件混凝土的实际状况对照设计图纸,确定施工方案和施工计划。确保所有必要的工具和材料都已经准备就绪,并且施工现场的安全措施也已经到位。
表面处理
接下来,对混凝土表面进行处理。这一步骤包括清除裂缝、松动的混凝土以及任何可能影响粘结效果的杂质。如果存在外露的钢筋并且有锈蚀现象,还需要进行除锈处理。然后,使用找平胶对凹凸不平的结构层进行修补,并进行表面打磨处理。

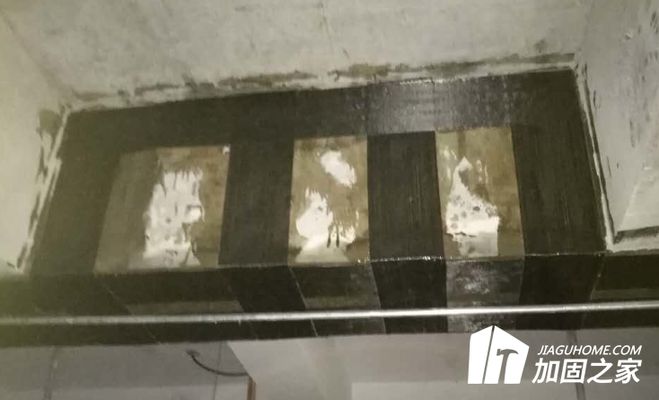

粘贴碳纤维布
在表面处理完成后,按照设计要求的尺寸裁剪碳纤维布。然后,配制浸渍胶,并将其均匀涂抹于粘贴部位。接着,将碳纤维布用手轻压贴于需贴的位置,并用专用的滚筒顺纤维方向多次滚压挤除气泡,确保浸渍树脂充分浸透碳纤维布。在这个过程中,要注意不得损伤碳纤维布。
固化养护
粘贴完碳纤维布后,需要对其进行固化养护。这通常涉及到在碳纤维布的表面均匀涂覆一层浸渍脂,以保护碳纤维布不受外界环境的影响。同时,要确保碳纤维布与混凝土之间的粘结质量良好,可以通过小锤轻轻敲击或手压碳纤维片材表面的方法进行检查。
注意事项
在施工过程中,还需要注意以下几点:
- 加固前应遵循先支撑后加固,先荷后施工的原则,保证施工过程安全。
- 粘贴在混凝构件表面上的纤维复合材,不得直接暴露于阳光或有害介质,其表面应进行防护处理。
- 粘贴碳纤维加固的构件,其长期使用的环境温度不应高于60°C。
- 施工应由专业队伍进行,以保证施工质量。
以上就是楼板加固碳纤维布加固施工的基本流程。如果您需要更详细的信息或者具体的施工细节,建议咨询专业的建筑加固公司或者查阅相关的技术文献。
