屋面梁构造要求有哪些

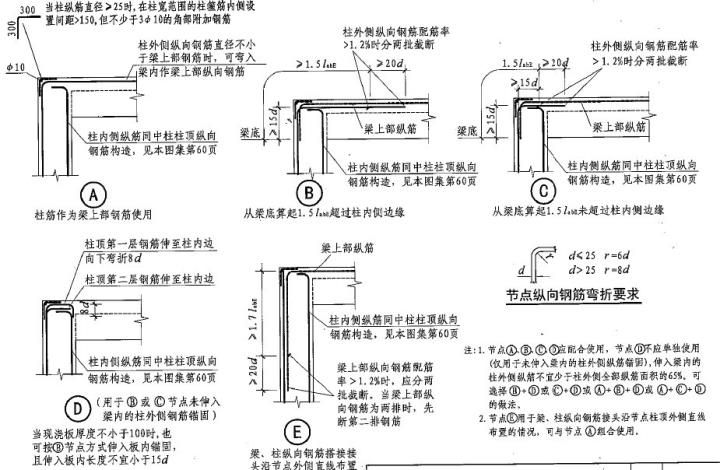

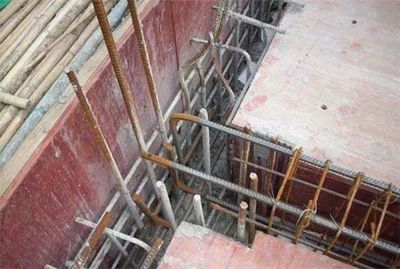

**屋面梁构造要求包括钢筋绑扎、柱外侧锚固、箍筋加密、弯锚固水平段长度等细节**。屋面梁作为建筑结构的重要组成部分,不仅需要满足基本的承载力和稳定性要求,还需符合严格的施工标准与技术规范。,,屋面梁的钢筋绑扎是构造中的基础工作。根据《住宅工程质量验收规范》,伸入梁内的边柱纵向钢筋长度需为900mm,并从梁底算起与上部梁钢筋进行搭接。柱外侧锚固入梁的根数最少为2根。这些规定确保了梁的结构强度和耐久性,同时保证了施工质量的稳定性。,,在屋面梁的构造中,柱外侧锚固入梁的根数也极为关键。根据规范要求,最少应为4根。这种设计可以有效提升梁的整体稳固性和抗震性能,确保其在长期使用过程中不易发生变形或损坏。,,屋面梁的箍筋加密范围是一个不容忽视的细节。根据相关规范,箍筋加密范围为一个锚固长度。这一措施有助于增强梁的抗剪能力和整体稳定性,从而保障结构的安全性。,,屋面梁的水平阴角处理也是构造中的重要部分。在阴角处,梁下部的钢筋需要贯通,而上部钢筋则需满足设计构造要求。这种设计可以有效防止因应力集中导致的裂缝产生,延长梁的使用寿命。,,屋面梁的斜支座纵筋构造同样重要。根据规范,梁上部钢筋需要锚固入柱外侧纵筋的内侧,锚固长度为1。这样的设置可以确保梁在承受荷载时的稳定性和安全性。,,屋面梁的构造要求涵盖了从基础的钢筋绑扎到复杂的节点构造,每一个环节都至关重要。遵循这些规范和技术要求,不仅可以确保屋面梁的结构安全,还能提升整个建筑的质量和使用寿命。
屋面梁构造要求
屋面梁是建筑物顶部的重要组成部分,其构造要求涉及多个方面,以确保结构的安全性和稳定性。以下是屋面梁的主要构造要求:
1. 截面尺寸
- 矩形截面梁的高度比:一般取2.0~3.5。
- T形截面梁的高宽比:一般取2.5~4.0(此处b为梁肋宽)。
- 梁高尺寸模数:当梁高h ≤ 800mm时,常用模数为50mm;当梁高h > 800mm时,常用模数为100mm。
- 常用梁高:250mm、300mm、350mm、400mm、450mm、500mm、600mm、700mm、750mm、800mm、900mm、1000mm、1100mm、1200mm等。
- 梁宽:由高宽比确定,一般矩形截面h/b = 2~3,T形截面h/b = 2.5~4。
2. 纵向受力钢筋
- 钢筋直径:常用直径为10mm~28mm。当梁高h ≥ 300mm时,不应小于10mm,根数不少于两根,分别布置在截面上、下侧的角部,以便与箍筋绑扎形成骨架。
- 钢筋直径差异:当采用两种不同直径的钢筋时,钢筋直径至少宜相差2mm,以便在施工中能用肉眼识别。
- 架立筋:对于单筋截面梁,在梁的受压区还要布置架立筋,架立筋一般为两根,分别放在截面受压区的角部,主要作用是固定箍筋并与截面受拉区的受力纵筋组成钢筋骨架。
3. 纵向构造钢筋(腰筋)
- 腹板高度:当hw ≥ 450mm时,应在梁的两个侧面沿高度配置纵向构造钢筋(腰筋),并用拉筋固定。
- 作用:用于抵抗因温度应力及混凝土收缩应力在梁侧面产生的裂缝,同时与箍筋共同构成网格骨架以利于应力扩散。
- 配筋要求:梁侧纵向构造钢筋的截面面积不应小于腹板截面面积bhw的0.1%,且其间距不宜大于200mm。
- 腹板高度计算:矩形截面取有效高度h0,T形和I形截面取梁高减去上、下翼缘后的腹板净高。
4. 箍筋
- 钢筋级别:梁内箍筋宜采用HPB235、HRB335、HRB400级钢筋。
- 形式:端部构造应采用135°弯钩,弯钩端头直段长度不小于75mm,且不小于10d。
- 位置:设置在受压区外缘两侧,并平行于纵向受力钢筋。
- 作用:当梁的截面高度较大时,为了防止在梁的侧面产生垂直于梁轴线的收缩裂缝,同时也为了增强钢筋骨架的刚度,增强梁的抗扭作用。
5. 混凝土保护层厚度
- 定义:钢筋外边沿至混凝土外边沿的距离称为混凝土保护层厚度。
- 作用:保护钢筋不致锈蚀,确保结构的耐久性;保证钢筋与混凝土间的粘结;在火灾等情况下,防止钢筋过早软化。
- 最小厚度:一类环境中梁、板的混凝土保护层厚度一般取为:混凝土强度等级≤C20时,梁30mm,板20mm;混凝土强度等级≥C25时,梁25mm,板15mm。
- 特殊要求:板、墙、壳中分布钢筋的保护层厚度不应小于表中相应数值减10mm,且不应小于10mm;梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm。
以上是屋面梁的主要构造要求,这些要求旨在确保屋面梁在各种荷载作用下能够安全可靠地工作,同时保证其耐久性和施工便利性。
