摘要：，本研究聚焦于加油站罩棚的防雷接地系统，旨在通过图片展示其结构与功能。加油站罩棚作为重要的安全设施，不仅需要满足基本的防风、防雨等需求，还必须能够有效应对雷电带来的潜在威胁。防雷接地系统的设计至关重要。图片中展示了加油站罩棚的防雷接地系统，包括接地装置的具体布局、材料选择以及与周围环境的协调性。这些细节对于理解加油站罩棚在防雷方面的设计原理和实际操作具有重要意义。

加油站罩棚防雷接地图片

关于加油站罩棚防雷接地的具体图片，我无法直接提供图片。但是，我可以为您提供一些关于加油站罩棚防雷接地的文字描述和设计要点，这些信息可以帮助您更好地理解和设计加油站罩棚的防雷接地系统。

加油站罩棚防雷接地的重要性

加油站罩棚是加油站的重要组成部分，它不仅为加油车辆提供遮挡风雨的功能，还起到一定的安全防护作用。由于加油站环境中存在着易燃易爆的危险物品，因此，防雷接地措施对于保障加油站的安全至关重要。防雷接地系统能够有效地将雷电产生的高电压导入大地，避免雷电对加油站罩棚及其内部设备造成损害，从而降低火灾和爆炸的风险。

设计要点

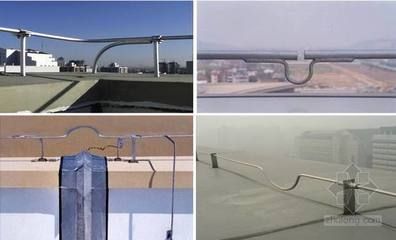

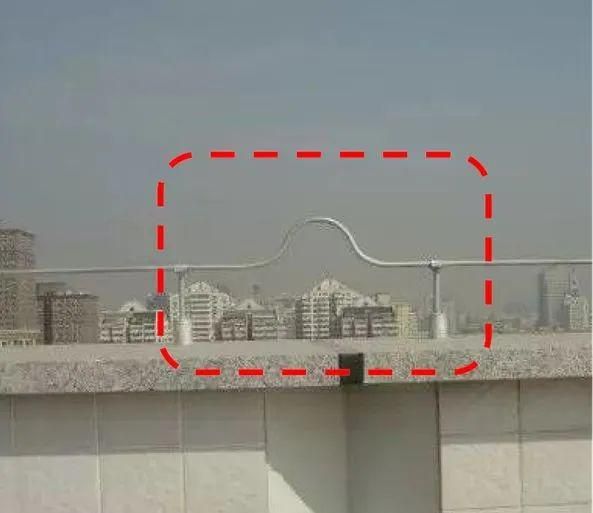

1. 接闪器的选择：加油站罩棚通常采用避雷带（网）进行接闪。避雷带（网）的材料和尺寸应根据加油站所处的气象、地形、地貌、周围环境等因素进行综合分析后确定。

2. 引下线的布置：避雷带（网）接闪后，应利用柱钢筋或敷设扁钢作为引下线。为了降低雷电在附近导体或电线、电缆上的感应电势或电流，应尽可能多地布置引下线，并均匀布置在加油站四周。

3. 接地装置的设置：加油站的防雷接地、防静电接地、电气设备的工作接地、保护接地、电子系统的接地、SPD接地等，宜共用接地装置，其接地电阻值不应大于4Ω。

4. 均压措施：加油站建筑物作环形接地装置后，所有进出环形接地装置的金属管道、电缆金属外皮、导线保护管等，均应在与环形接地装置交叉处相连，以保证相邻的金属导体及设备上的电势（电压）相等，防止雷电反击火花及维护操作人员产生电击。

5. 合理布线：动力配电线与电子系统配线应尽量远离避雷带的引下线，最好相距2m以上，以减少雷电电磁脉冲的影响。如果无法避免靠近，应采取钢管加强屏蔽。

6. 安装SPD：配电系统安装的SPD要符合防雷类别要求，注意外露电器设备不宜过于突出，金属支架应可靠接地，电源线路应采取屏蔽接地保护，并应在开关处安装过电压（电涌）保护器。

结语

综上所述，虽然我无法提供具体的图片，但我希望上述文字描述和设计要点能够帮助您更好地理解和设计加油站罩棚的防雷接地系统。如果您需要进一步的技术支持或具体的设计图纸，建议咨询专业的防雷工程师或相关的技术部门。
