钢结构超声检测对比试块是《钢结构超声波探伤及质量分级法》中用于验证和标准化超声波探伤设备性能的试件。制作这些试块时，需要遵循特定的标准以确保其符合技术要求。试块的制作包括选择合适的材料、确定试块的形状、尺寸以及表面处理等步骤。通过这些步骤，可以确保试块在实际应用中能够准确地模拟实际结构的超声波探伤情况，从而为钢结构的质量评估提供可靠的依据。

一、钢结构超声检测对比试块相关标准试块

JG/T203 - 2007《钢结构超声波探伤及质量分级法》中有适用于钢结构超声检测的对比试块，这些试块可用于钢结构超声检测中的不同目的，例如确定探伤灵敏度、测试探头性能、调整探伤仪扫描速度以及评判缺陷大小等。

二、对比试块在钢结构超声检测中的作用

• 确定探伤灵敏度：超声波探伤仪灵敏度需合适，太高杂波多判伤难，太低会漏检。检测前，常用试块上特定人工反射体调整探伤灵敏度。
• 测试探头性能：探伤仪和探头的重要性能，如放大线性、水平线性、动态范围、灵敏度余量、分辨力、盲区、探头入射点、K值等都可利用试块测试。
• 调整扫描速度：利用试块能调整仪器屏幕水平刻度值与实际声程间的比例关系（扫描速度），便于对缺陷定位。
• 评判缺陷大小：某些试块绘出的距离 - 波幅 - 当量曲线（实用AVG）可用于对缺陷定量，还可测量材料声速、衰减性能等。

三、对比试块的制作相关

（一）一般原则

对比试块的制作需考虑与钢结构材料的相似性等因素，如在一些制作方法中，试块的厚度和材料会尽量与待检测工件一致，像超声检测专用对比试块，其块体的厚度和材料分别与待检测工件的厚度和材料一致，这样能使检测结果更具准确性和参考性。

（二）特殊结构试块制作

例如针对薄板对接焊接接头检测的超声检测专用对比试块，包括块体、焊接接头（对接接头）和人工反射体（线切割槽，位于焊接接头一侧的熔合线上），具有快速检测且检测方便的特点。

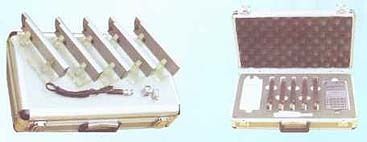

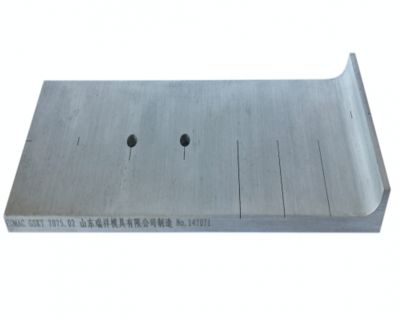

四、不同类型对比试块示例

• CSK - ICJ试块和RBJ - I试块（用于特定条件下钢结构检测）：RBJ - I试块需要提供被检测钢管外径和壁厚等信息，这些试块在钢结构超声检测中发挥着不同的作用，例如在对钢管等结构的检测时可作为参考标准进行探伤相关操作。
• 其他类似试块：像GB/T11259 - 1999《超声波检验用钢对比试块的制作与校验方法》虽不是专门针对钢结构超声检测，但可用于碳钢和合金钢等材料的试块制作和质量控制，其制作的试块含有平底孔，可用于检验超声波检验仪和探头的性能，适用于直接接触和水浸的脉冲反射超声波检验方法，对钢结构超声检测对比试块的制作与校验也有一定的参考价值。
