屋面钢筋锚固长度图集是一个详细的指南，它为建筑师、工程师和施工人员提供了关于在屋顶上安装钢筋的详细信息。该图集涵盖了各种类型的屋顶结构，包括平屋顶、坡屋顶和倾斜屋顶，并提供了关于钢筋的锚固长度、直径、间距以及如何正确安装钢筋的建议。，，钢筋锚固长度图集的目的是确保钢筋的正确安装，以防止屋顶渗漏、裂缝和其他结构问题。它提供了关于如何根据屋顶的类型和设计要求来确定钢筋锚固长度的指导。该图集还考虑了不同的气候条件和环境因素，以确保钢筋的锚固能够适应这些变化。，，屋面钢筋锚固长度图集是一个宝贵的资源，可以帮助专业人员确保屋顶结构的质量和耐久性。

屋面钢筋锚固长度图集概述

屋面钢筋锚固长度是指钢筋在混凝土中伸入的长度，以确保结构的安全性和稳定性。锚固长度的计算涉及到多个因素，包括钢筋的类型、直径、混凝土的强度以及是否需要考虑抗震设防等。在实际施工中，通常会参考相关的图集和规范来确定具体的锚固长度。

计算公式

钢筋锚固长度的基本计算公式为：Lab = a × (Fy ÷ Ft) × d，其中Lab代表基本锚固长度，a为钢筋外形系数，Fy为钢筋抗拉强度，Ft为混凝土强度，d为钢筋直径。在实际应用中，还需要根据具体情况对这个基本锚固长度进行修正，例如考虑抗震设防的要求、钢筋的直径大小等因素。

图集规定

《混凝土结构施工图平面整体表示方法制图规则和构造详图22G101-1》（以下简称平法）提供了受拉钢筋基本锚固长度表、抗震设计时受拉钢筋基本锚固长度表、受拉钢筋锚固长度表、受拉钢筋抗震锚固长度表四个表格。这些表格规定了以系数乘以钢筋直径得到钢筋锚固长度的方法，这种方法简单可行，得到了设计院的认可，施工下料和质量检查都很方便。

实际应用

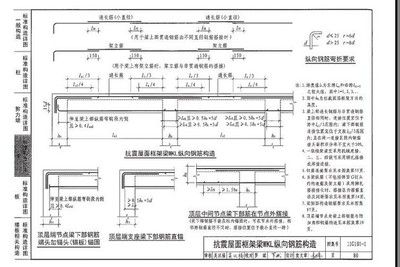

在实际应用中，屋面框架梁上部钢筋的锚固长度通常是普通梁筋锚固长度的1.7倍。对于屋面框架梁，和普通楼层框架梁的上部钢筋锚固长度是一样的，不同的是屋面框架梁在角部会增加角部附加钢筋。上部钢筋的锚固长度为，水平段长度不小于0.4倍的labE，且伸至柱外侧纵筋内侧，弯曲后直段长度不小于15d。

结论

综上所述，屋面钢筋锚固长度的确定需要综合考虑多种因素，并参考相关的图集和规范。在实际操作中，应严格按照设计要求和施工规范来进行，以确保建筑物的安全和质量。
