钢结构平台制作安装施工方案概述：，，本方案针对某工程中需制作的钢结构平台进行了详细规划。根据工程需求和现场条件，确定了钢结构平台的尺寸、材料类型及设计参数。参照国家相关规范标准（如《建筑结构荷载规范》和《钢结构设计规范》），对平台的结构形式、支撑系统和连接方式进行了设计。在制作过程中，采用高精度的焊接技术和先进的制造设备，确保构件的精确度和质量。安装阶段，通过专业的吊装设备和经验丰富的技术人员，确保平台结构的稳定可靠。整个施工过程中，严格遵循安全操作规程，并实施有效的质量控制措施，以保证工程质量。

以下是一个钢结构平台制作安装施工方案的范例：

一、工程概况

1. 工程简介
   • 本工程采用门式钢结构体系。工程中的钢结构平台在不同项目中有不同的应用场景，如在某厂房为设备制造一厂专门制作压力容器及余热锅炉使用的新车间中，钢结构平台是车间的重要组成部分。还有如辽通公司新建220t/h锅炉工程，锅炉房钢结构平台由化学工业第二设计院设计，其钢结构平台安装高度分布在▽8.00m，▽12.98m，▽30.2m，▽47.58m层之间，施工具有一定难度。
2. 工程量
   • 在一些工程中，锅炉钢结构平台和室外梯子、栏杆重约110余吨，平台钢格子板约900余平方米（重量未定）。例如某厂房项目中，该项工程分为厂房钢架主体结构、吊车梁系统和墙皮系统三大部分，工程量约850吨，其中钢结构平台相关部分有上述重量和面积情况。

二、编制依据

1. 施工图纸
   • 施工图纸是钢结构平台制作安装的重要依据，如辽通公司新建220t/h锅炉房工程，需依据平台钢结构详细工程施工图进行施工。不同项目根据各自的设计图纸确定钢结构平台的结构形式、尺寸、连接方式等细节内容。
2. 相关规范标准
   • 《钢结构工程施工及质量验收规范》（GB50205 - 2001）：这一规范对钢结构工程的施工过程和质量验收提供了详细的标准要求。例如在钢结构构件的制作、安装、焊接、涂装等各个环节，规范明确规定了质量标准和检验方法，施工过程中必须严格遵守以确保钢结构平台的质量和安全性。
   • 《建筑钢结构焊接规程》（JBJ81 - 91）：在钢结构平台制作过程中，焊接是一个关键工序。该规程针对建筑钢结构焊接的工艺、焊接材料、焊接设备、焊工资格等方面给出了具体的规定。比如对不同钢材、不同焊接位置的焊接工艺参数选择等方面提供了指导，确保焊接质量符合要求。
   • 《建筑施工高处作业安全技术规范》（JBJ80 - 92）：由于钢结构平台安装往往涉及高处作业，该规范保障了施工人员在高处作业时的安全。规范中对高处作业的防护设施设置、作业人员的安全操作要求等方面做出了规定，施工单位必须按照规范要求为高处作业人员提供必要的安全保障措施。

三、施工准备

1. 材料准备

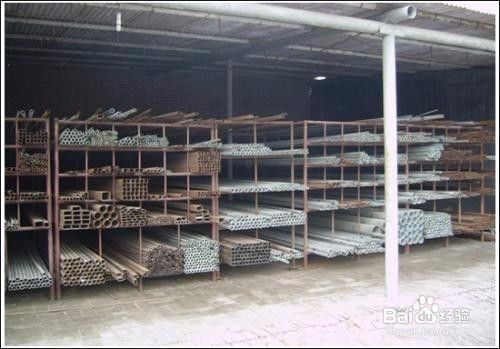

   • 钢材采购：按施工图纸所提供的钢材型号、规格进行采购。采购的钢材应具有质量合格证明文件，进场后应按规定进行验收。例如对于Q235等常用钢材，要检查其屈服强度、抗拉强度等性能指标是否符合国家标准。
   • 焊材选择：根据钢材的材质和焊接工艺要求选择合适的焊材。如对于Q235钢材，可选用E43系列焊条等，焊材的质量同样要符合相关标准要求，并且要妥善保管，防止受潮等影响焊接质量的情况发生。
2. 施工机械准备
   • 吊装机械：吊装机械要根据钢结构平台的构件重量、安装高度等因素进行选择。例如在一些大型钢结构平台安装中，可能需要使用大型履带吊或汽车吊。吊装机械应提前到现场，并接通电源试运转完毕，确保具备使用条件。
   • 其他机械：如电焊机、切割设备等也应按施工要求准备就绪。电焊机的功率要满足焊接工艺要求，切割设备要能够准确切割钢材构件，并且这些设备都要进行调试，保证正常运行。
3. 场地准备
   • 根据现场的实际情况，对施工现场进行平整。在一些情况下，如辽通公司新建220t/h锅炉工程，要求在安装前对施工现场进行平整，垫砂、石200㎜厚，并且根据现场实际情况搭设预制平台（用δ = 20Q235 - A钢板，垫道木方），为钢结构平台的制作和安装提供良好的作业场地。

四、主要施工工艺

1. 制作工艺
   • 钢材初矫正：对于进场的钢材，如果存在变形等情况，要进行初矫正。可采用机械矫正或火焰矫正等方法，使钢材符合制作构件的要求。
   • 放样、号料与切割：在平整的放样平台上，按照施工图纸进行精确放样，然后进行号料，确定构件的切割位置和尺寸。切割可采用火焰切割、等离子切割等方法，切割后的构件尺寸偏差应符合规范要求。
   • 制孔：根据设计要求进行制孔操作，制孔的精度要满足钢结构连接的需要。可采用钻孔、冲孔等方法，制孔后要清理孔边的毛刺等杂物。
   • 构件预制：将切割好、制孔后的钢材进行构件预制，如焊接成H型钢等构件形式。在预制过程中，要严格按照焊接工艺要求进行焊接操作，保证焊接质量，预制好的构件要进行尺寸和质量检查。
   • 涂料编号：构件预制完成后，进行防腐涂料的涂刷，并且对构件进行编号。涂料的涂刷要均匀，厚度要符合设计要求，编号要清晰准确，以便于后续的安装施工。
2. 安装工艺
   • 钢结构基础验收：在钢结构平台安装前，要对钢结构基础进行验收。检查基础的轴线位置、标高、地脚螺栓等是否符合设计要求，只有基础验收合格后才能进行钢结构平台的安装。
   • 钢构件运输和存放：将制作好的钢构件运输到安装现场，运输过程中要采取措施防止构件变形、损坏。构件运到现场后要按规定进行存放，分类摆放，便于查找和安装。
   • 安装和校正：采用合适的吊装方法将钢构件吊装就位，如采用汽车吊逐件吊装钢柱、钢梁等构件。安装过程中要进行精确的定位和校正，保证构件的轴线位置、垂直度、水平度等符合设计要求。
   • 连接和固定：钢结构平台的构件之间的连接方式有螺栓连接和焊接连接等。对于螺栓连接，要确保螺栓的规格、型号、拧紧力矩等符合设计要求；对于焊接连接，要按照焊接工艺要求进行焊接操作，保证焊接质量，完成连接和固定后，钢结构平台应形成稳定的结构体系。
   • 补刷油漆：在钢结构平台安装完成后，对安装过程中损坏的防腐涂层进行补刷油漆，保证钢结构平台的防腐性能。

五、质量控制

1. 原材料质量控制
   • 对进场的钢材、焊材等原材料进行严格的质量检验。检查原材料的质量证明文件、外观质量等，并且按规定进行抽样复验，确保原材料质量符合要求。
2. 制作过程质量控制
   • 在钢结构平台制作过程中，对每个工序进行质量检查。如在焊接工序中，要检查焊接质量，包括焊缝的外观质量（焊缝的高度、宽度、表面平整度等）、内部质量（可采用无损检测方法如超声波检测、射线检测等检查焊缝内部是否存在缺陷）。对于制作好的构件，要检查其尺寸偏差是否在规范允许范围内。
3. 安装过程质量控制
   • 在钢结构平台安装过程中，对基础验收、构件吊装、校正、连接等环节进行质量控制。例如在基础验收环节，要确保基础的各项指标符合设计要求；在构件吊装环节，要保证吊装的安全和构件的准确就位；在连接环节，要检查螺栓连接的拧紧力矩或焊接连接的质量等，确保钢结构平台安装质量。

六、安全措施

1. 高处作业安全
   • 由于钢结构平台安装往往涉及高处作业，要为高处作业人员提供合格的安全带、安全绳等防护用品。在高处作业区域设置安全防护栏、安全网等防护设施，防止人员坠落
