承重墙测量是建筑施工中的一项重要工作，它涉及到对建筑物中支撑结构墙体的精确测量。这些墙体不仅需要承受来自上部结构的重量，还要确保其稳定性和安全性。进行承重墙测量的目的是确保墙体的尺寸、位置和材料符合设计要求，并满足建筑规范和安全标准。，，在测量过程中，首先确定墙体的位置和尺寸，这通常通过使用激光扫描仪或传统的测量工具来实现。需要检查墙体的材料是否符合规定的强度和耐久性要求。如果墙体不符合标准，可能需要采取加固措施。，，承重墙的测量还包括对墙体内部结构的检查，以确保没有裂缝或其他缺陷。如果发现任何问题，应及时修复，以避免潜在的安全隐患。，，承重墙测量是确保建筑物安全和稳定的关键步骤。通过对墙体的精确测量，可以确保它们能够有效地支撑整个建筑物，并保护人们的生命财产安全。

一、基于建筑设计图纸的测量相关

（一）图纸中的标注与承重墙厚度测量

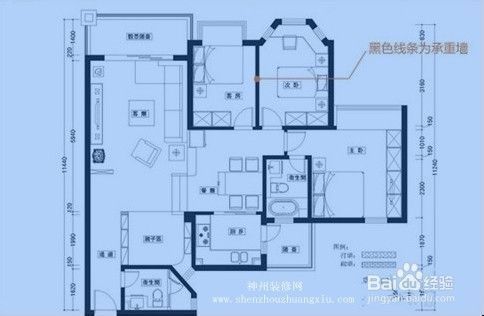

在建筑设计图纸中，承重墙通常会有明确的标注。一般来说，可以直接从图纸上获取承重墙的厚度信息。例如，可能会标注承重墙的厚度为24厘米（在一些常见建筑结构中），这是一种较为直接准确的测量方式（参考自[3]）。

（二）通过图纸确定承重墙位置与尺寸关系

从图纸上确定承重墙的位置后，可以根据整个建筑的布局和尺寸关系来进一步分析承重墙的测量情况。比如在一个矩形建筑布局中，位于长边中心支撑梁下的承重墙，其长度可能与建筑的该边长相关，宽度则依据设计要求（如24厘米宽），这些尺寸信息都是确保建筑结构稳定的关键因素（参考自[1]）。

二、现场勘察测量相关

（一）超声波检测与承重墙内部结构测量

1. 原理
   • 超声波检测是一种非破坏性测试方法。通过发射超声波穿透墙体，根据超声波在墙体内部传播的速度、反射波等特性，来评估墙体内部结构的情况。例如，如果超声波传播速度在某一范围内，且反射波均匀，可大致判断承重墙内部结构均匀，没有明显的缺陷或空洞等情况（参考自[1]）。
2. 测量内容
   • 可以测量承重墙的有效承载部分的厚度等信息。例如，在检测到墙体内部存在钢筋结构时，通过超声波确定钢筋的分布深度，从而推断承重墙的实际有效承载厚度，这对于评估承重墙的承载能力有重要意义（参考自[1]）。

（二）钻芯取样测量

1. 取样操作与测量
   • 钻芯取样是直接从墙体上钻取一定尺寸的芯样，通常是圆柱形。芯样的直径可能根据检测设备和标准而定，如直径为100毫米左右的芯样。然后对芯样进行测量，包括其长度（这可以反映墙体的厚度部分信息）、直径等基本尺寸，并且分析芯样的材料组成、密实度等（参考自[1]）。
2. 强度测量
   • 通过对钻取芯样进行抗压强度等试验，可以测量出承重墙材料的实际强度数值。例如，在实验室中对芯样施加轴向压力直至破坏，得到的抗压强度值可以用来评估承重墙的承载能力，若抗压强度值符合设计要求的数值范围（如某混凝土承重墙设计抗压强度为C30，实测芯样抗压强度在C30上下合理范围内），则说明承重墙质量合格（参考自[1]）。
