钢结构图文字符号(关于钢结构图纸符号的基本概述)

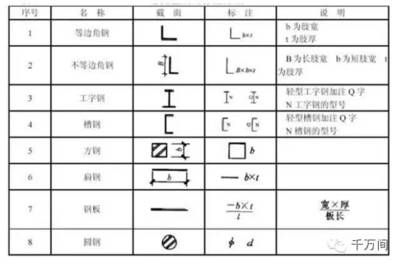

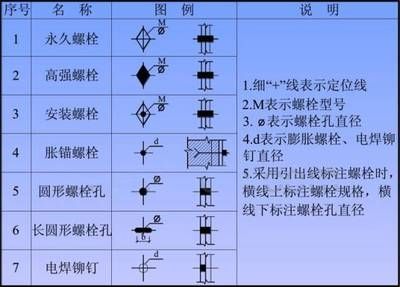

钢结构图文字符号是用于表示和描述钢结构设计中各种细节的标准化语言。它们包括了对钢材、连接件、节点以及构件的描述,这些符号有助于确保工程的准确性和一致性。,,在钢结构图中,常见的文字符号包括:,- 材料符号:用来标识不同的钢材类型,例如Q235、H型钢等。,- 连接符号:如螺栓孔、焊接符号等,用以指示连接方式和位置。,- 节点符号:描述节点的类型,如十字节点、T形节点等。,- 构件符号:如梁、柱、板等,指明构件的名称和尺寸。,,还有专门用于表示焊缝、螺栓和铆钉等连接件的符号,以及用于标注支撑系统、预应力钢筋和其他特殊构造的符号。,,正确使用这些符号对于理解钢结构图纸至关重要,因为它们直接影响到结构的设计和施工过程。掌握钢结构图文字符号的基本知识对于工程师和技术人员来说是基本要求。
钢结构图文字符号(关于钢结构图纸符号的基本概述)

钢结构图纸符号及其含义

在钢结构图纸中,有许多特定的符号用于表示不同的构件和构造细节。以下是一些常见的钢结构图纸符号及其含义:

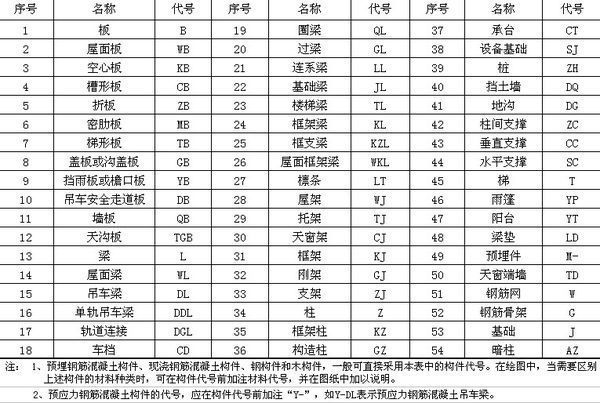

符号含义
GJ钢架
GL钢梁或钢架梁(GJL)
GZ钢柱或钢架柱(GJZ)
XG系杆
SC水平支撑
YC隅撑
ZC柱间支撑
LT檩条
TL托梁
QL墙梁
GLT刚性檩条
WLT屋脊檩条
GXG刚性系杆
YXB压型金属板
SQZ山墙柱
XT斜拉条
MZ门边柱
ML门上梁
T拉条
CG撑杆
HJ桁架
FHB复合板
YG压杆或圆管(从材料表中分别)
LG拉管
QLG墙拉管
QCG墙撑管
GZL直拉条
GXL斜拉条

钢结构设计与施工详图

钢结构设计通常分为两个阶段:设计图和施工详图。设计图应由具有设计资质的设计单位完成,而施工详图则一般由具有钢结构专项设计资质的加工制作单位完成。

设计图内容

  1. 设计说明:包括设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级等。
  2. 基础平面及详图:表达钢柱与下部混凝土构件的连结构造详图。

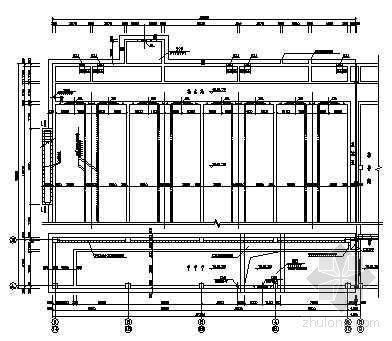

  3. 结构平面布置图:注明定位关系、标高、构件位置及编号、节点详图索引号等。

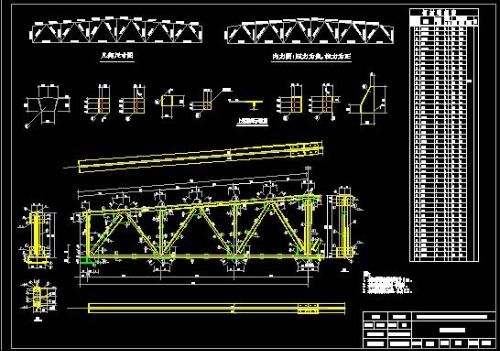

  4. 构件与节点详图:详细表示钢梁、柱的构造,包括材料规格、连接节点详图等。

施工详图内容

施工详图根据设计图编制,包含每个零件的放大图、标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等,并考虑运输和安装能力确定构件的分段和拼装节点。

结构设计目的

钢结构设计的目的是保证所设计的结构和结构构件在施工和工作过程中能满足各种预定功能要求并具有适当的可靠性。钢结构通常有框架、平面桁架、网架(壳)、索膜、轻钢、塔桅等结构形式。

以上信息提供了关于钢结构图纸符号的基本概述,这些符号在钢结构的设计、制造和施工过程中起着至关重要的作用。
