顶面加固支撑做法图集

克孜勒苏柯尔克孜自治州钢结构设计16秒前1阅读0评论

顶面加固支撑做法图集是一种用于建筑施工中顶面结构加固的指导文件，它详细描述了各种加固支撑的做法和步骤。这些图集通常包括了顶面加固支撑的设计原理、施工方法、材料选择、施工工艺等内容。通过阅读顶面加固支撑做法图集，施工人员可以了解到如何正确地进行顶面加固支撑工作，以确保建筑物的安全和稳定。

顶面加固支撑做法图集概述

顶面加固支撑的做法是确保建筑结构安全的重要措施之一。以下是根据提供的搜索结果整理的几种顶面加固支撑的做法，虽然没有直接的图集，但提供了详细的文本描述，可以帮助理解加固支撑的具体实施方法。

顶模加固支座

顶模加固支座是一种用于增强模板支撑系统的装置，它包括支座本体、套筒、脚手管和销钉。这种支座通常加设在传统支撑杆上，以防止模板拆除时直接跌落，避免因操作失误导致的整体模板垮塌现象。支座本体呈“L”字型结构，通过销钉固定在套筒的一侧，套筒的另一侧设有开口，开口前端设有用于插入螺栓的套筒固定结构。脚手管放置在支座本体上，并通过支座本体前端的销钉加固。

钢支撑加固

钢支撑加固是一种常见的结构加固方法，可以通过增加钢支撑来加固墙体。这种方法适用于框架结构或砌体结构，特别是在墙体出现质量问题时。钢支撑的分布可以根据墙体的结构特点和损坏情况来调整。加固前需要清理钢支撑表面的杂物、油漆等，并打磨平整。加固后应在钢支撑表面重新涂刷油漆，以达到防腐防锈的要求。焊接加固的施工环境温度不宜低于10°C，加固焊缝宜对称布置，避免密集、交叉，在高应力区和应力集中处，不宜布置加固焊缝。

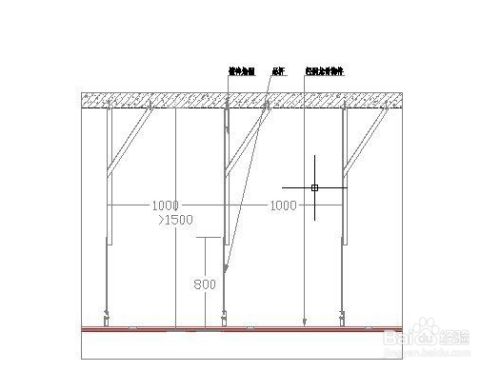

反支撑做法

地下室吊顶超过1.5m时，需要设置反支撑。反支撑的目的是防止吊顶在气压变化时向上变形，形成穹顶，造成吊顶破坏。反支撑可以用角铁、直径10mm以上的钢筋或主龙骨制作，要求具有一定的刚度，并满足防火、防腐要求。反支撑的数量应根据施工方案设置，安装时不应在同一直线上，应为梅花型分布，支撑角度应在30~45度之间，间距大约在2米左右。

以上方法提供了顶面加固支撑的一些具体做法，虽然没有直接的图集，但这些文字描述可以作为理解加固支撑技术的基础。在实际操作中，应根据具体情况和设计要求选择合适的加固方法，并严格按照相关规范和技术标准进行施工。
