桁架标准图集是一系列标准化的设计图纸，**包含各种桁架结构的设计方案、节点详图以及材料表等内容**。这些图集由专业的设计院编制，旨在为工程师和设计师提供参考，以便在实际工程项目中快速找到合适的设计方案和技术参数。，，桁架结构是一种由杆件通过连接点相互连接而成的结构形式，广泛应用于建筑、桥梁、工业等领域。桁架标准图集的内容通常包括钢筋桁架混凝土楼板的使用说明、选用表、楼板详图和常用节点构造图等。这些图集不仅适用于抗震设防烈度为6度~9度地区无侵蚀的正常使用环境下，不直接承受动力荷载的工业与民用建筑楼（屋）盖的结构设计，还涵盖了敞开式皮带机通廊钢桁架等多种应用场景。，，桁架标准图集的主要作用是为工程师和设计师提供快速查找和参考的标准设计方案和技术参数，以便于在实际工程项目中能够快速准确地进行结构设计和施工。这些图集通常由国家建筑标准设计图集系列组成，如22G522-1G U O J I A J I A N Z H U B I A O Z H U N S H E J I 2 2 6 5 2 2 。，，桁架标准图集是土木工程领域中不可或缺的重要工具，它为工程师和设计师提供了一套标准化、规范化的设计方案和技术参数，极大地提高了设计效率和工程质量。

桁架标准图集的内容概述

桁架标准图集是一份详细的工程技术文件，旨在指导桁架结构的设计、施工和验收。这些图集通常包含了桁架的各种类型、尺寸、材料要求、连接方式以及施工注意事项等内容。以下是根据提供的搜索结果，对桁架标准图集可能包含的内容进行的总结：

1. 桁架结构的受力特点和类型

桁架标准图集首先会介绍桁架的基本受力特点，例如桁架中的各杆件主要承受拉力和压力，通过合理布置上下弦杆和腹杆，可以适应不同的弯矩和剪力分布。此外，图集还会详细描述不同类型的桁架，如简单桁架、联合桁架和复杂桁架，以及无推力的梁式桁架和有推力的拱式桁架。

2. 桁架的选型与布置

图集会提供关于如何选择合适的桁架类型以及如何在建筑中布置桁架的指导。这包括了不同类型桁架的适用场景、优缺点比较，以及在具体工程中的应用实例。

3. 桁架的标准尺寸和结构图

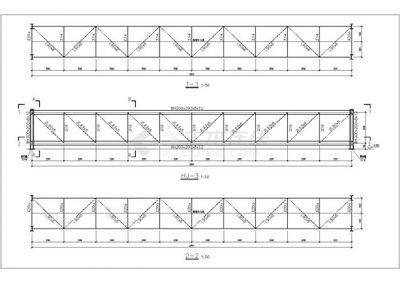

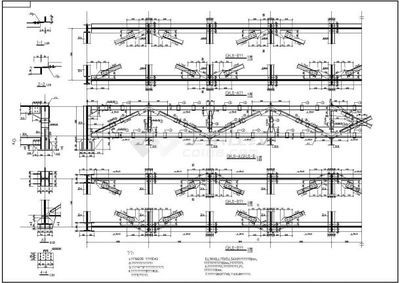

桁架标准图集会包含各种标准尺寸的桁架结构图，这些图可以直接用于工程设计，减少了设计人员的工作量，提高了设计效率。图集中会标明桁架的各个构件的尺寸、材料规格以及连接方式。

4. 技术要求和施工注意事项

图集还会列出桁架施工过程中的技术要求，例如钢筋桁架楼承板的基础内箍筋的作用和计算方法，以及在施工过程中需要注意的事项，以确保桁架结构的安全性和稳定性。

5. 规范和标准

桁架标准图集会引用相关的国家或行业标准，如JGT368-2012钢筋桁架楼承板规范，这些标准规定了桁架的设计、生产和施工必须遵守的技术要求。

6. 优化设计和创新应用

除了传统的桁架设计和施工方法，图集还可能会介绍一些新的技术和创新应用，例如利用BIM技术解决复杂预应力结构的施工问题，或者采用交错桁架结构体系提高建筑的抗连续倒塌性能。

总结

综上所述，桁架标准图集是一个全面的技术指南，涵盖了从桁架的基本原理到具体施工细节的各个方面。它不仅提供了设计和施工的依据，还促进了桁架结构在建筑工程中的广泛应用和创新发展。
