桁架是一种常见的工程结构，由一系列垂直和水平杆件组成。当施加外力时，这些杆件会在其节点处产生弯矩，这是由于杆件受到的拉力或压力不均匀分布导致的。在桁架中，弯矩是决定杆件受力和变形的关键因素之一。，，弯矩的大小直接影响到桁架的整体稳定性和承载能力。过大的弯矩可能导致杆件发生弯曲甚至断裂，而适当的弯矩则可以确保结构的安全和稳定。在进行桁架设计时，需要仔细计算并确定合适的弯矩值，以确保结构的可靠性和安全性。，，弯矩还与杆件的尺寸、材料特性以及荷载的类型和大小有关。不同的荷载类型（如集中力、均布载荷等）会对弯矩产生影响，而不同材料的弹性模量和屈服强度也会对杆件的刚度和承载能力产生影响。在进行桁架设计时，需要综合考虑各种因素，以确定最佳的弯矩配置，确保结构的稳定性和安全性。

桁架的弯矩

桁架结构的基本特性

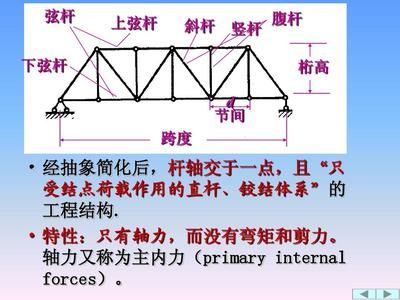

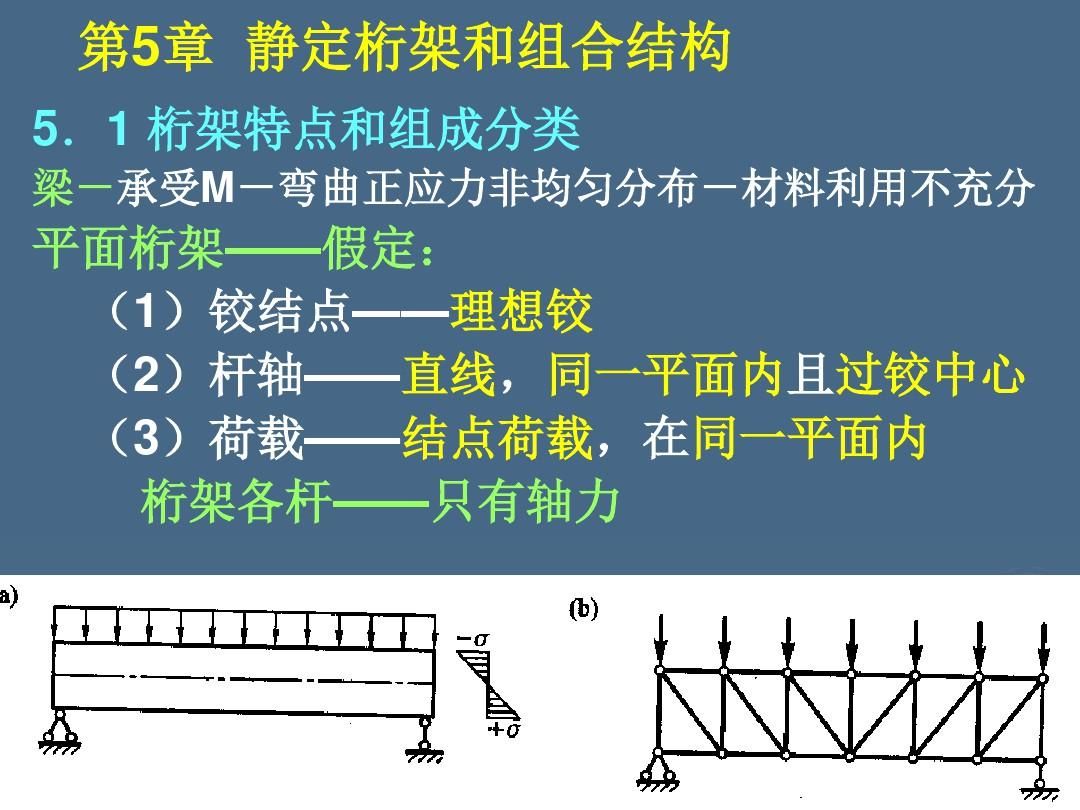

桁架结构是由几何不变的三角形单元组成的刚性结构，其杆件主要承受轴向拉压力，因此，传统的桁架结构中，杆件内部实际上并不传递弯矩。这是因为桁架的节点通常是铰结的，这意味着在节点处，力的作用方式使得弯矩无法在杆件内部传递。因此，在桁架的计算中，我们主要关注的是杆件的轴力，而不是弯矩。

空腹桁架的特殊性

然而，空腹桁架（Vierendeel Truss）是一种特殊的桁架形式，它的设计不同于传统的三角形桁架。空腹桁架的节点是刚接的，这意味着节点处可以传递弯矩和剪力。因此，空腹桁架的腹杆和弦杆刚接，通常反弯点在杆件中间，可以采用弯矩分配法进行求解。在这种情况下，邻近支座处的上下弦杆、腹杆存在较大弯矩和剪力。

空腹桁架的受力原理

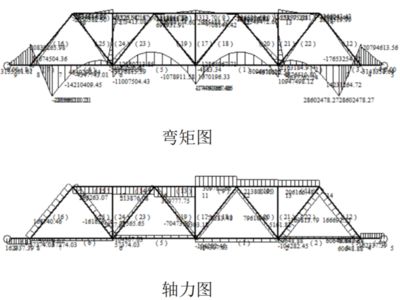

空腹桁架的受力原理与传统桁架有所不同。由于其节点是刚接的，空腹桁架的刚度主要依赖于节点的刚度。在受力分析中，空腹桁架不仅会有轴力，还会出现剪力和弯矩。具体来说，为了保持力矩平衡，根据截面法，我们可以知道桁架型式虽有不同，若桁架高度一致，则桁架上下弦杆轴力保持不变。而空腹桁架腹杆和弦杆刚接，通常反弯点在杆件中间，可以采用弯矩分配法进行求解。邻近支座处的上下弦杆、腹杆存在较大弯矩和剪力，而三角桁架并不存在附加的弯矩和剪力。

结论

综上所述，传统的桁架结构中，杆件内部实际上并不传递弯矩，因为其节点是铰结的。然而，空腹桁架作为一种特殊的桁架形式，其节点是刚接的，因此可以传递弯矩和剪力。在空腹桁架的设计和分析中，必须考虑到这些因素，以确保结构的安全性和稳定性。
