三角钢屋架是一种常见的建筑结构，它由三角形的钢材构成，用于支撑屋顶。在设计三角钢屋架时，选择合适的材料至关重要，以确保结构的强度和耐久性。本指南将详细介绍三角钢屋架的材料选择、结构稳定性分析及图片展示，以帮助设计师和工程师更好地理解和应用这一结构形式。

三角形钢屋架的结构特点

三角形钢屋架是一种常见的钢结构形式，它通常用于单层房屋的屋盖结构中。这种屋架的特点是形状简单，腹杆数量少，技术先进，经济合理，安装方便。三角形钢屋架的屋面坡度通常为1/3，适用于单跨或等高1~3跨的房屋。此外，这种屋架考虑了6种不同的荷载等级，并且抗震设防烈度不大于9度。

三角形钢屋架的设计细节

在设计三角形钢屋架时，需要考虑多种因素，包括屋面材料的选择、屋面坡度的设定、荷载的计算以及支撑的布置等。例如，屋面材料可能采用波形石棉瓦，屋面坡度可能设定为1:3，恒载和活载也需要根据实际情况进行计算。此外，屋架通常支承在钢筋混凝土柱顶，钢材标号为Q235-B，焊条型号为E43型。荷载计算通常按全跨永久荷载加上全跨可变荷载（不包括风荷载）考虑，荷载分项系数取γ=1.2，Gγ=1.4。

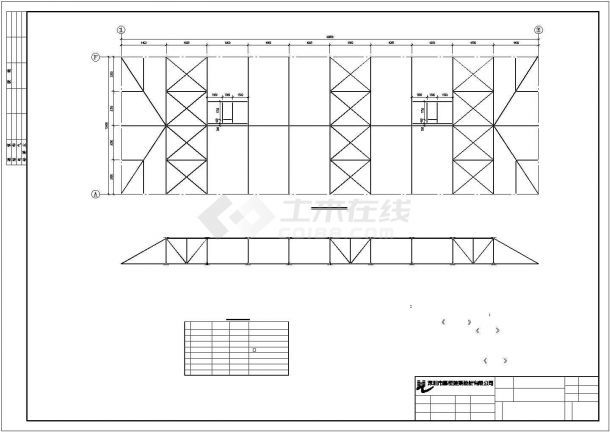

三角形钢屋架的支撑布置

三角形钢屋架的支撑布置对于确保结构的稳定性至关重要。通常会在房屋两端第一个之间各设置一道上弦平面横向支撑和下弦平面横向支撑。由于屋架是有檩屋架，为了与其他支撑相协调，在屋架的下弦节点设计三道柔性水平系杆，上弦节点处的柔性水平系杆则用该处的檩条代替。

结构图片的获取

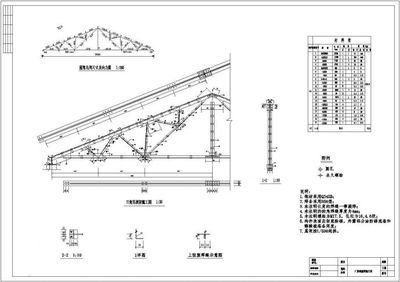

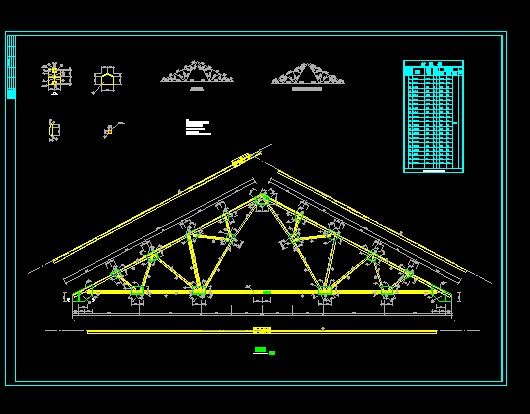

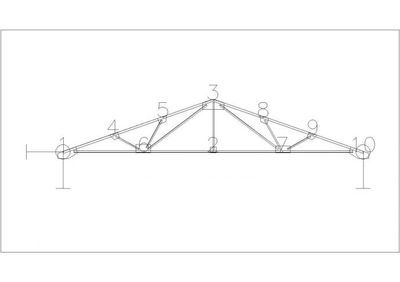

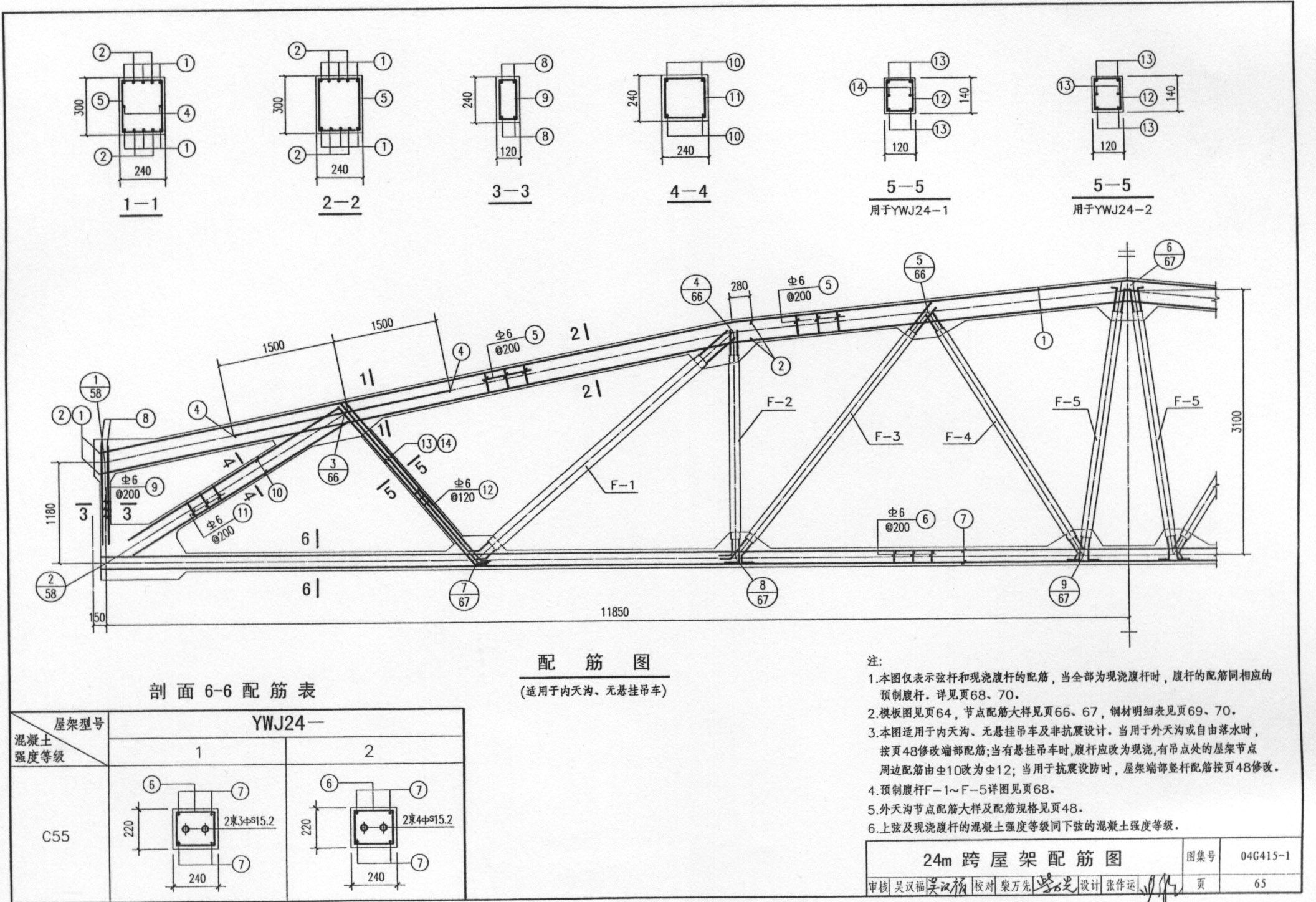

关于三角形钢屋架的具体结构图片，可以通过相关的专业网站或者设计图纸集进行查找。例如，土木在线提供了多个三角形钢屋架的设计图纸，包括结构设计说明、基础平面布置图、屋面屋架及支撑布置图等。这些图纸可以帮助设计师更好地理解和应用三角形钢屋架的设计理念和技术细节。

结论

三角形钢屋架是一种经济实用的钢结构形式，它的设计和施工需要考虑到多种因素，包括材料选择、荷载计算、支撑布置等。通过专业的设计图纸，可以更直观地了解三角形钢屋架的结构特点和设计细节。
